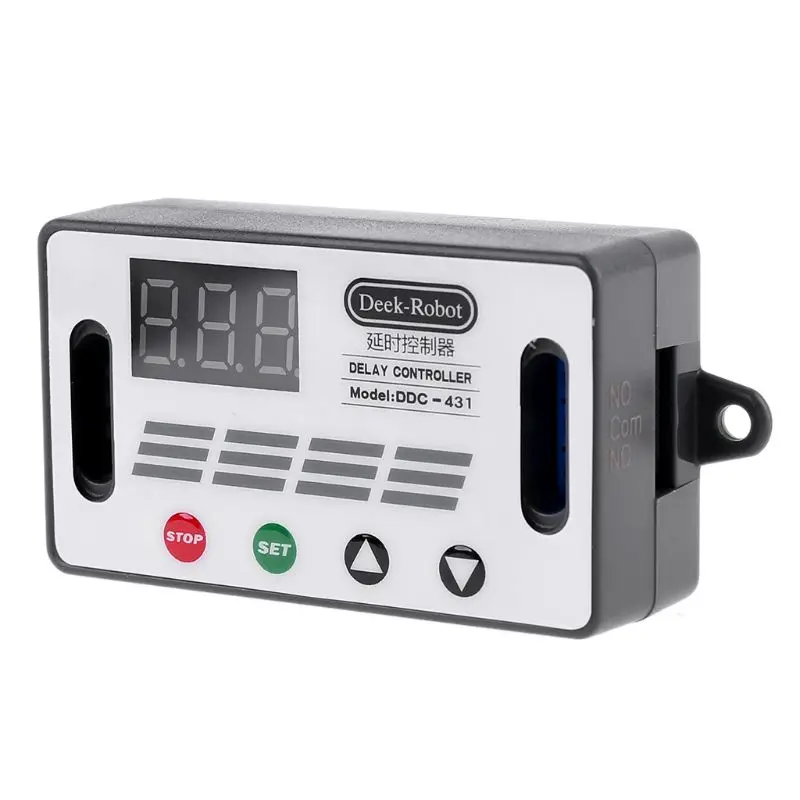

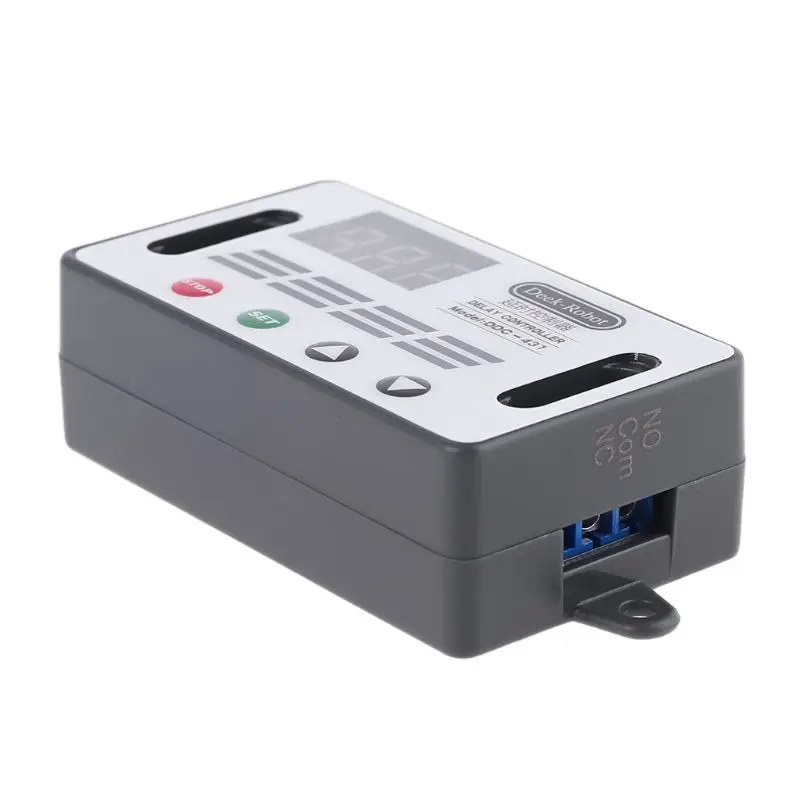

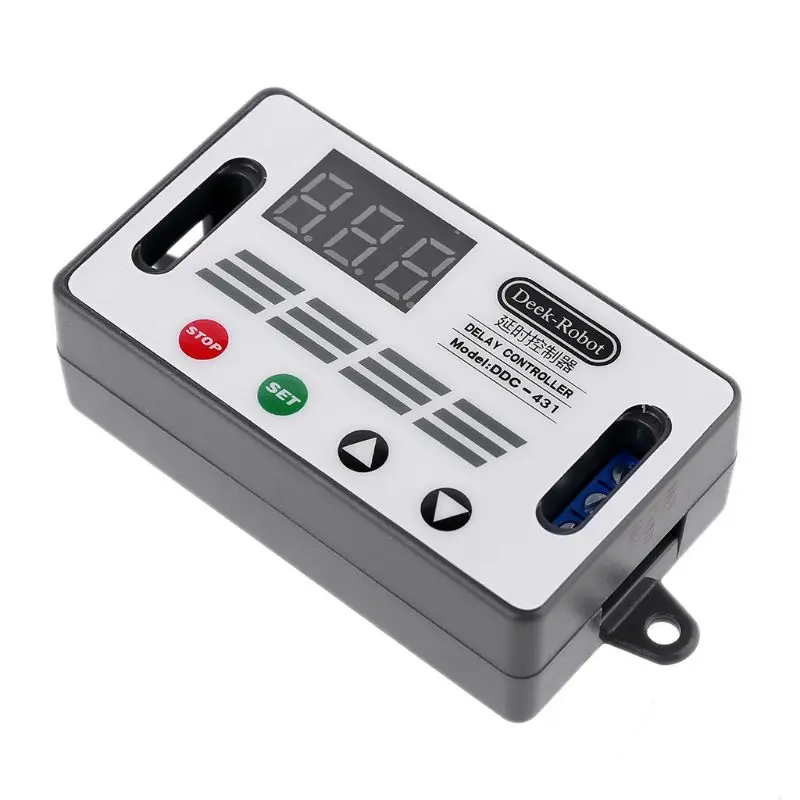

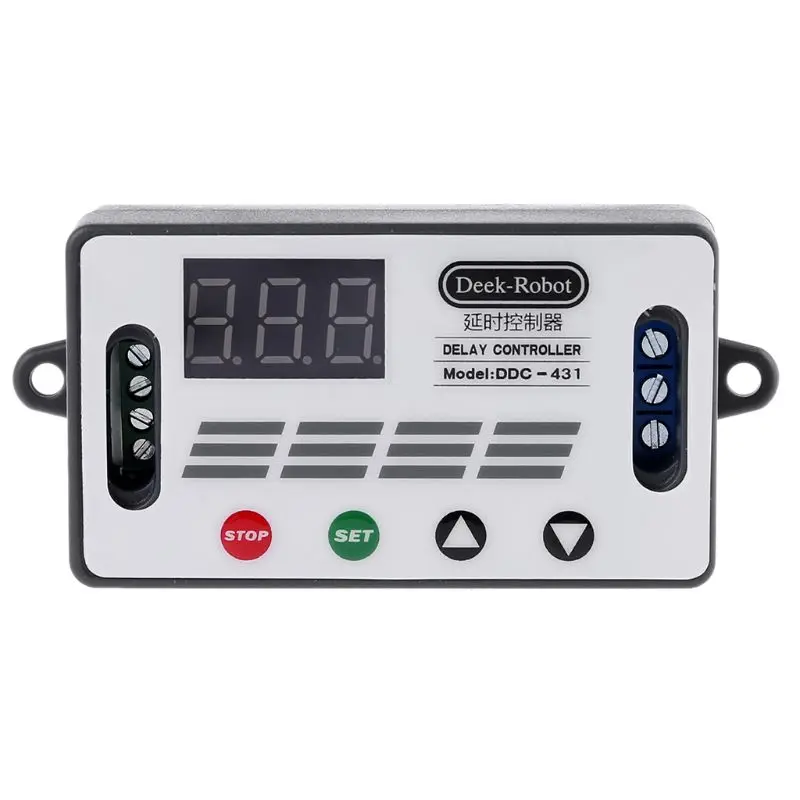

DC 12V DDC 431 переключатель цифровых данных контроллер задержки 6V 30V|Реле| |

DC 12V DDC 431 переключатель цифровых данных контроллер задержки 6V 30V|Реле| |

Описание:

-Функция Power ful, функция аварийной остановки одной кнопкой (кнопка стоп), с защитой обратного соединения, обратное соединение без горения, память отключения питания.

-Увеличенный режим сна, после включения, без работы в течение 5 минут, автоматическое выключение дисплея, пробуждение любой кнопки!

-Вы можете установить различные параметры OP, CL, LOP, эти параметры независимы друг от друга, сохранить параметры настройки автоматически, сохранить и другие функции, почти удовлетворить все потребности!

Руководство по эксплуатации:

Рабочее напряжение: DC6V-DC30V (защита от широкого напряжения)

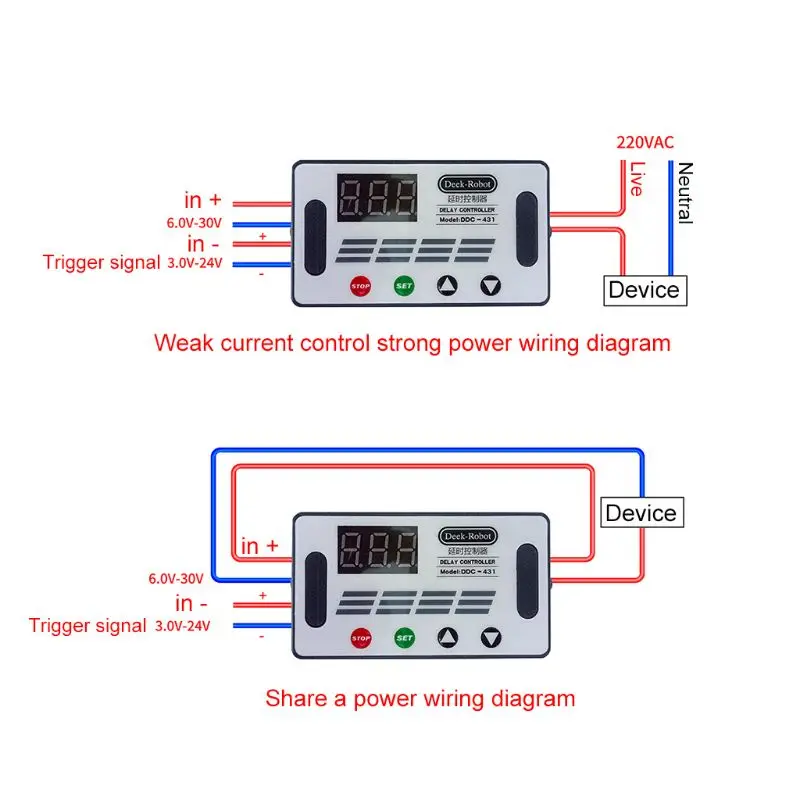

Источник сигнала триггера: высокоуровневый триггер DC 3,0 V-24V сигнал заземления и системы заземления для улучшения способности системы анти-помех может также короткое замыкание земли

Выход Емкость: управляемых DC 30V/10A или переменному току 250V/10A оборудование

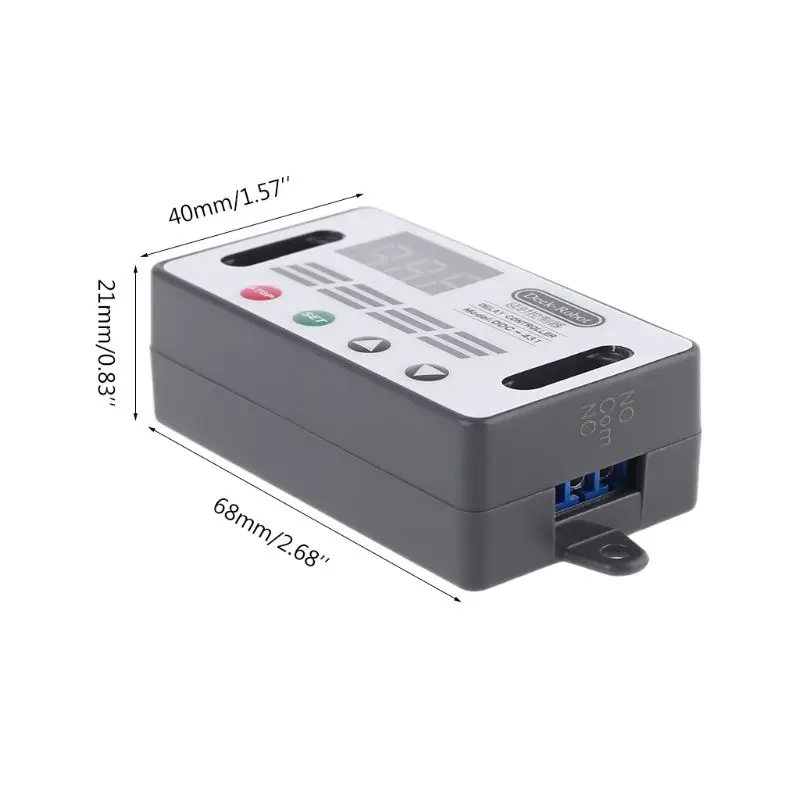

Размер изделия: 64 мм * 35 мм * 19,3 мм

Монтажное отверстие: диаметр 3 мм

Рабочая температура: -40 °C ~ 85 °C

Режим работы:

Режим P1: после срабатывания сигнала, реле включается во время работы, затем выключается; В режиме OP следующая операция

P1.1: сигнал срабатывает снова.

P1.2: Сигнальные триггеры повторно настроены

P1.3: сигнал снова запускает сброс, реле отключено, и время остановлено.

P-2: подайте сигнал триггера, после того, как реле выключает время CL, реле включается время OP. После завершения синхронизации реле выключено.

P3.1: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, затем циклическое действие, приведенное выше, сигнал снова в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установлено

P3.2: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанные действия циклируются; Количество циклов (LOP) может быть установлен

P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; во время синхронизации есть сигнал, и время очищается.

Режим включения реле:

ВКЛ: реле разрешено проводить во время проводимости OP.

Выключено: реле запрещено включаться и всегда выключено.

Короткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле.

Режим сна (нажмите кнопку стоп, чтобы просмотреть текущий режим):

C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, программа работает нормально.

О-Д нормальный режим: цифровая трубка всегда на дисплее

Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите, чтобы переключить C-P и состояние O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.

Диапазон времени:

Как выбрать диапазон времени

После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации.

XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секунд

X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд

X. Десятичная точка полностью освещена, диапазон времени от 1 минуты до 999 минут.

Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до десяти знака после запятой, и цифровая трубка отображает 03,2.

Описание параметра: OP on time, CL off time, LOP cycle number 1-999 раз, "---" означает бесконечную петлю

Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем при входе в настройки P1.2 соответствующие параметры, ОП также будет 5 секунд

Дисплей ing 000 на главном интерфейсе и нажатие кнопки SET покажет OPL, LOP и соответствующее время XXX

Если только OP в режиме, например mode P1.1, P1.2, P1.3, то короткая Кнопка Нажмите SET будет отображать только OP и соответствующее время

Если режим имеет OP, CL, LOP, такой как mode P3.1, P3.2 короткая Кнопка нажмите SET, отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующие времена

После настройки режима очень удобно просматривать параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе.

Как установить параметры:

1) сначала Определите режим работы реле

В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в режим выбора. Интерфейс, выберите режим, который будет установлен коротким нажатием кнопки вверх и вниз.

2) после выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать OP вовремя, CL время выключения, LOP номер цикла «---» представляет бесконечный цикл, регулирует значение параметра вверх и вниз, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); После установки значения параметра выберите положение десятичной точки, коротко нажав кнопку стоп. Выберите диапазон времени (соответствующего времени 0,1 секунд ~ 999 минут); Короткое нажатие на кнопку «установить», чтобы установить следующий параметр в текущем режиме процесс такой же, как и выше

3) После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить, в данный момент режим set будет мигать, затем вернитесь к основному интерфейсу и Установите параметры успешно.

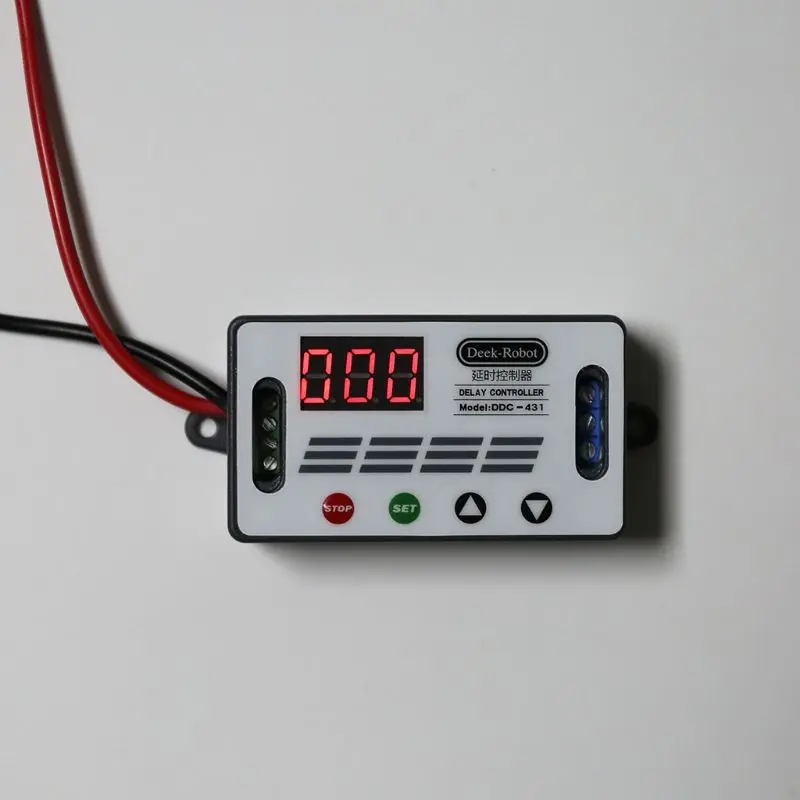

4) основной интерфейс: «000» (без десятичной точки) отображается, когда реле не работает, и Десятичная точка ясна, когда реле работает.

5) интерфейс выбора режима: Нажмите и удерживайте кнопку SET, чтобы войти, после завершения настройки нажмите кнопку SET для выхода, вернитесь к основному интерфейсу.

Посылка включает в себя:

1 шт. × реле DDC-431 переключатель контроллера задержки
