50KHz 900MHz Электронная антенна стоящая волна UHF Цифровой дисплей MF измерительный

50KHz 900MHz Электронная антенна стоящая волна UHF Цифровой дисплей MF измерительный

Описание:
Файлы Touchston & #039;e (snp) могут быть экспортированы с помощью программного обеспечения ПК для различных дизайна радио и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики.

Спецификация:

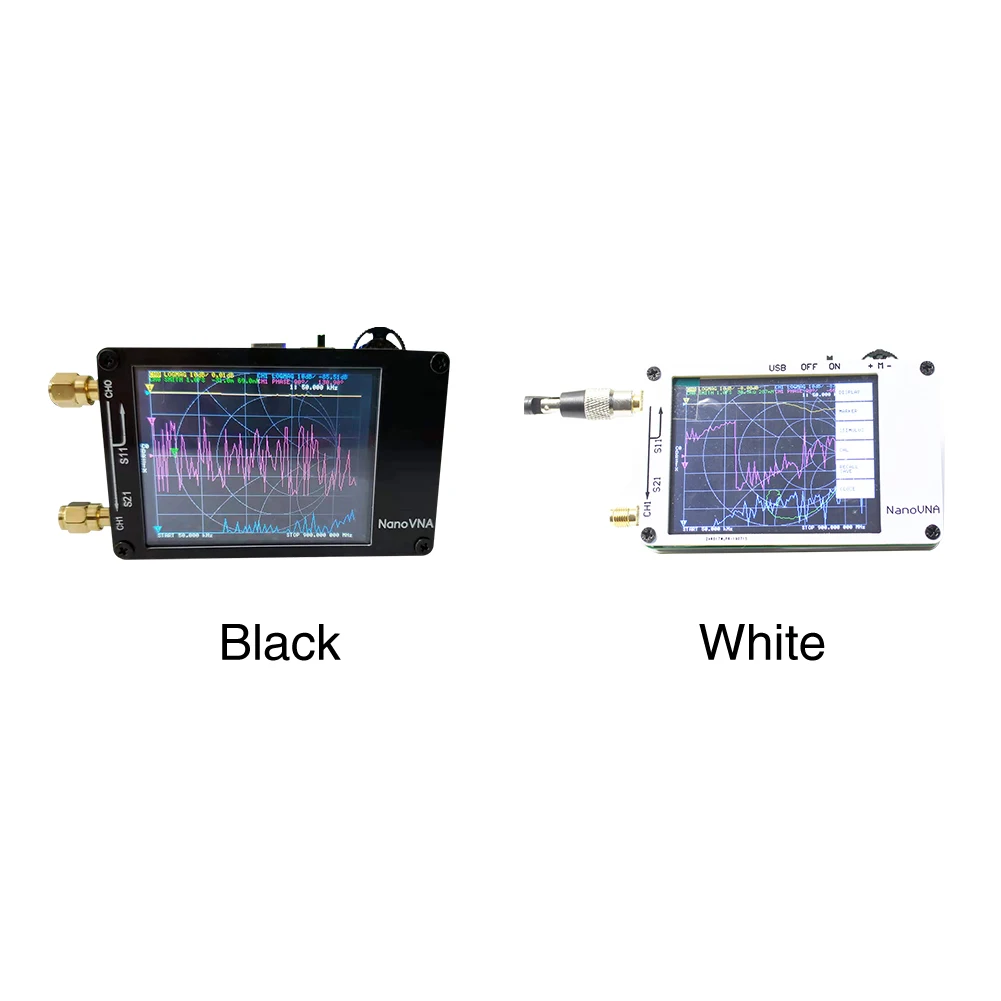

Цвет: черный/белый
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Выход RF: -13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку);
Порт SWR: <1,1
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Мощность: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, максимальный зарядный ток 0,8а
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Посылка включает в себя:
1 хост NanoVNA 1 usb-кабель для передачи данных Type-C 2x30 мм SMA кабель «Папа-папа» 1x SMA Гнездовой разъем

Примечание:
1. Из-за разницы в освещении и освещении на экране изделие может отличаться от цвета на изображении.
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-2 см.
