Усилитель звука AIYIMA TPA3255 аудиоплата 315 Вт 4-канальные Цифровые усилители мощности

Усилитель звука AIYIMA TPA3255 аудиоплата 315 Вт 4-канальные Цифровые усилители мощности

Описание:

TPA3255 четырехканальный цифровой усилитель класса D

TPA3255-это высокопроизводительный усилитель мощности класса D, который имеет эффективность класса D и может обеспечить истинное высокое качество звука. Имеется усовершенствованный интегрированный дизайн-Отзывы и фирменная высокоскоростная функция исправления ошибок (PurePath™Ultra HD). Эта технология позволяет устройству поддерживать Ультра-низкие искажения во всем диапазоне частот аудио, демонстрируя идеальное качество звука. Работает в режиме AD, Когда THD составляет 10%, он может работать до двух 315 Вт/4R нагрузок и двух 150 Вт (uncliped power) / 8R нагрузок, И имеет аналоговый входной интерфейс 2 VRMS для поддержки высокопроизводительного DAC (например, TI's PCM5242) бесшовного соединения. В дополнение к отличное качество звука, TPA3255 также имеет преимущества высокая мощность эффективность и ультра-низкий уровень мощности на холостом ходу потери (менее 2,5 Вт). Это может быть достигнуто с помощью 85mR MOSFET и оптимизированной схемы драйвера ворот.

Особенности:

1. Оригинальный импортный чип TPA3255

2. Основной фильтр электролитический конденсатор принимает емкость 470 мкФ/50 в * 4, что обеспечивает сильный источник непрерывной поддержки питания.

3. Резистор использует высокоточные чиповые резисторы, чтобы обеспечить хорошее соотношение сигнал/шум.

4. Принять специальную индуктивность для аудио, чтобы обеспечить звук четкий и мощный.

5.PCB принимает 1,6 мм толщиной двусторонней доски, 2,0 унций меди, и полный процесс оловянного распыления для обеспечения хорошей проходимости больших и малых токов. Первоклассное качество печатной платы.

Основные параметры производительности:

Метод работы: Класс D

Ток покоя: 150 мА

Эффективность работы:.> 90%
Выходная мощность:
315 Вт/4Ω, искажение 10% * 4
185 Вт/8 Ом, искажение 10% * 4
260 Вт/4Ω, искажение 1% * 4
150 Вт/8 Ом, искажение 1% * 4

Частотная характеристика: 20 Гц-20 кГц

Динамический диапазон:> 100 дБ

Отношение сигнал-шум: (SNR)> 111dB

Рабочее напряжение: DC24-48V импульсный источник питания (постоянный ток) (рекомендуется использовать импульсный источник питания DC36V. Если температура радиатора платы усилителя мощности с источником питания DC48V будет выше, вам нужно увеличить охлаждение вентилятора)

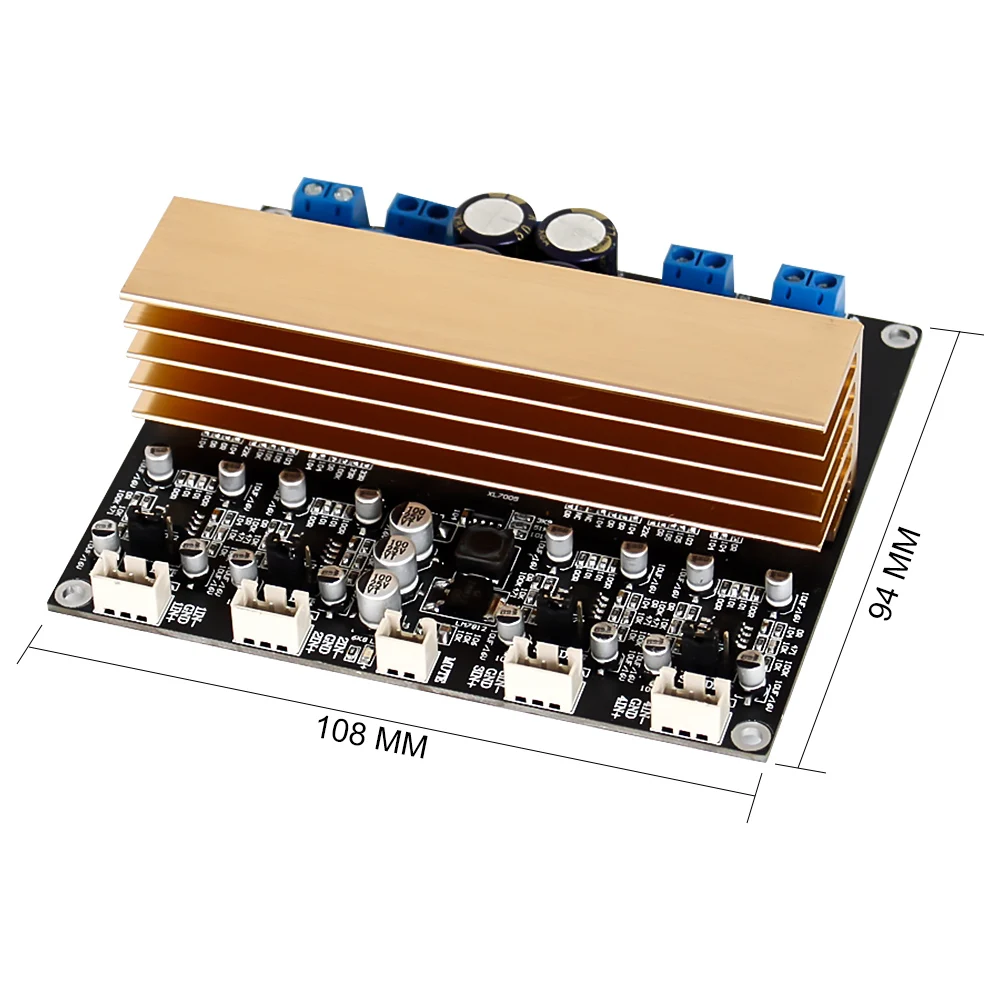

Размер печатной платы: 108*94 мм

2. Основной фильтр электролитический конденсатор принимает емкость 470 мкФ/50 в * 4, что обеспечивает сильный источник непрерывной поддержки питания.

3. Резистор использует высокоточные чиповые резисторы, чтобы обеспечить хорошее соотношение сигнал/шум.

4. Принять специальную индуктивность для аудио, чтобы обеспечить звук четкий и мощный.

5.PCB принимает 1,6 мм толщиной двусторонней доски, 2,0 унций меди, и полный процесс оловянного распыления для обеспечения хорошей проходимости больших и малых токов. Первоклассное качество печатной платы.

Посылка включает:

1 шт. Плата усилителя
