Блок связи постоянного тока интерфейс RS485 Modbus 0 300V 300A шунт USB кабель

PZEM-017 постоянного тока 0-300 В Вольтметр Амперметр RS485 интерфейс Modbus напряжение тока Мощность счетчик энергии Электрический Ватт метр модуль связи коробка с 0-300 В 300A шунт USB кабель

Описание:
Этот документ описывает спецификацию PZEM-017 модуля связи постоянного тока, модуль в основном используется для измерения напряжения постоянного тока, тока, активной мощности, частоты и потребления энергии, модуль без функции отображения, данные считываются через интерфейс RS485.

Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.
Ссылка: //pan.baidu.com/s/1V9bDWj3RK2u6_fbBJ3GtqQ
Пароль: rq37
(Если вы не можете скачать, пожалуйста, свяжитесь с нами, чтобы отправить)

Особенности:
Модуль в основном используется для измерения напряжения постоянного тока, тока, активной мощности, частоты и потребления энергии.
Модуль Без функции отображения и данные считываются через интерфейс RS485.

Спецификация:
Номер модели: PZEM-017

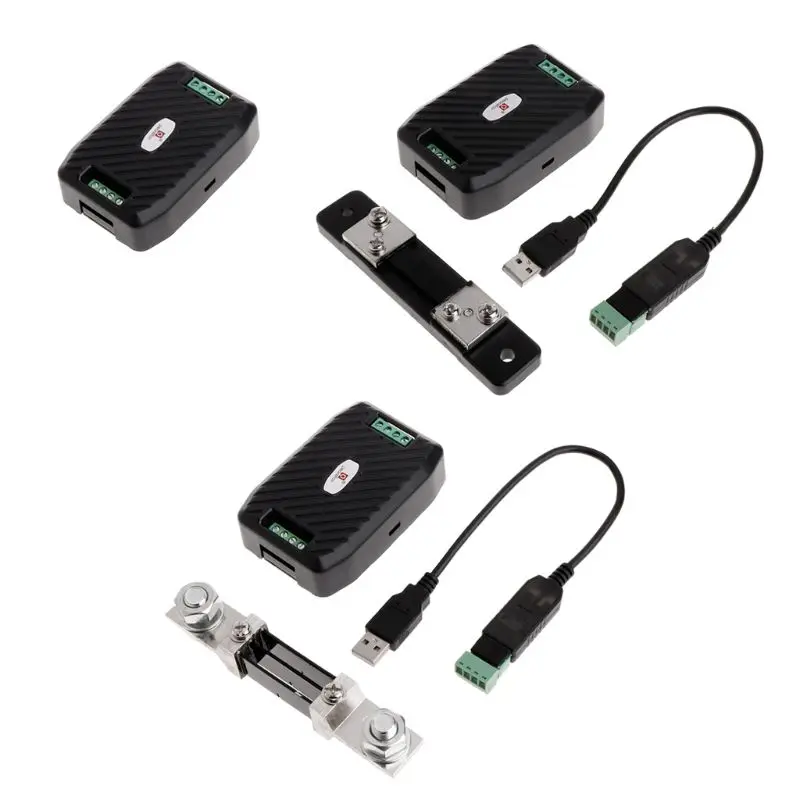

Типы: PZEM-017 модуль + 300A шунт + RS485 USB кабель/PZEM-017 модуль + 50A шунт + RS485 USB кабель/только PZEM-017 модуль
Рабочее напряжение: 0,05 ~ 300VDC
Испытательное напряжение: 0,05 ~ 300VDC
Номинальная мощность: 0.02A-300A/0,2-90 кВт
Точность измерения: 1,0 класс
Материал корпуса: армированный нейлон

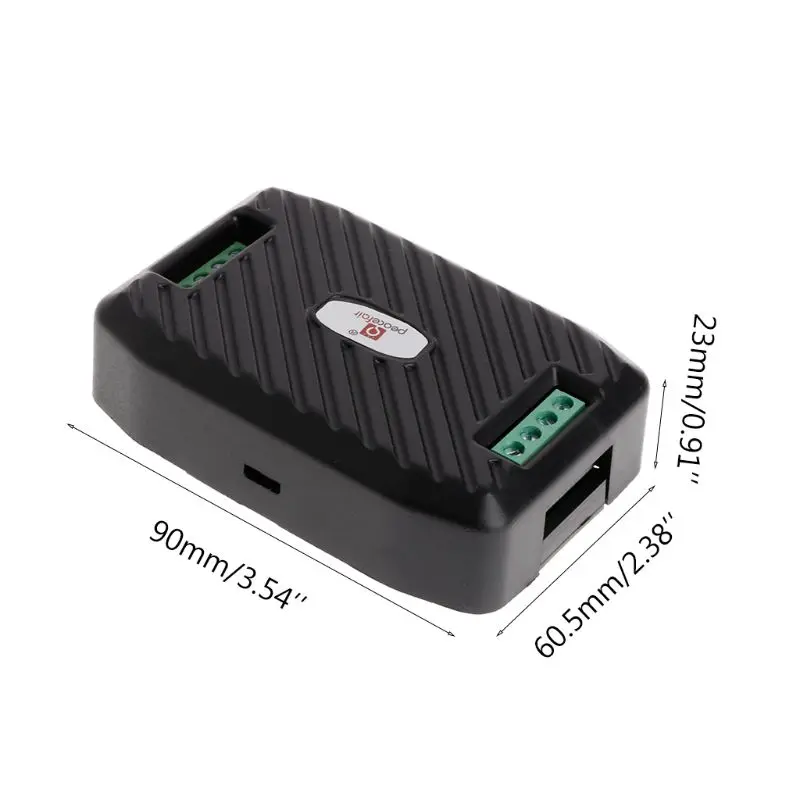

Размеры: 90x60.5x2 3 мм/3.54x2.38x0.91дюйм
Цвет: черный
Количество: 1 комплект

Функция и Формат дисплея:
1 Напряжение:
1,1 Диапазон измерения: 0,05-300 В. (когда тестовое напряжение составляет <7 в, пожалуйста, используйте независимый режим питания)
1,2 Разрешение: 0,01 в
1,3 Точность измерения: 1%
2 тока:
2,1 Диапазон измерения: 0.01-10A(PZEM-003);0.02-300A(PZEM-017; Может быть совместим с 50, 100, 200, 300A четырьмя видами шунта).
2,2 Разрешение: 0.01A
2,3 Точность измерения: 1%
3 Мощность:
3,1 Диапазон измерения: 0,2-90 кВт (PZEM-017)
3,2 Разрешение: 0,1 Вт
3,3 Точность измерения: 1%
4 потребление энергии:
4,1 Диапазон измерения: 0-9999kWh
4,2 Разрешение: 1Wh
4,3 Точность измерения: 1%
Сброс энергии: Используйте программное обеспечение для сброса.

Сигнализация перенапряжения:
Порог напряжения может быть установлен, разделен на высоковольтный и низковольтный порог, Когда измеренное напряжение превышает порог, оно может сигнализировать
Порог высокого напряжения по умолчанию составляет 300 В, порог низкого напряжения по умолчанию-7 в.
Интерфейс связи: Интерфейс RS485.

Протокол связи
Протокол физического слоя
Физический слой использует интерфейс связи UART к RS485.
Скорость передачи данных составляет 9600, 8 бит данных, 2 бит остановки, без паритета.

Прочие инструкции
1. Интерфейс RS485 является пассивным выходом, требуется Внешнее подключение 5 В питания и внешний источник питания должен> 100 мА.
2. Когда входное тестовое напряжение составляет менее 7 в, оно должно поставлять независимое рабочее напряжение 5 В через порт MICRO USB;
Примечание: Не используйте порт USB, который доставляет ваш компьютер, чтобы быть независимым источником питания, в противном случае это может повредить ваш компьютер!

Посылка включает в себя:
1 комплект PZEM-017 модуля связи постоянного тока
(Выберите спецификации 50A или 300A, вышлем шунт и usb-кабель RS485)
