E709TM3 Pro 5,8G 48CH FPV передатчик 25 МВт/200 мВт/500 МВт/питрежим переключаемый OSD Регулируемый с микрофоном MMCX разъем для передатчик FrSky

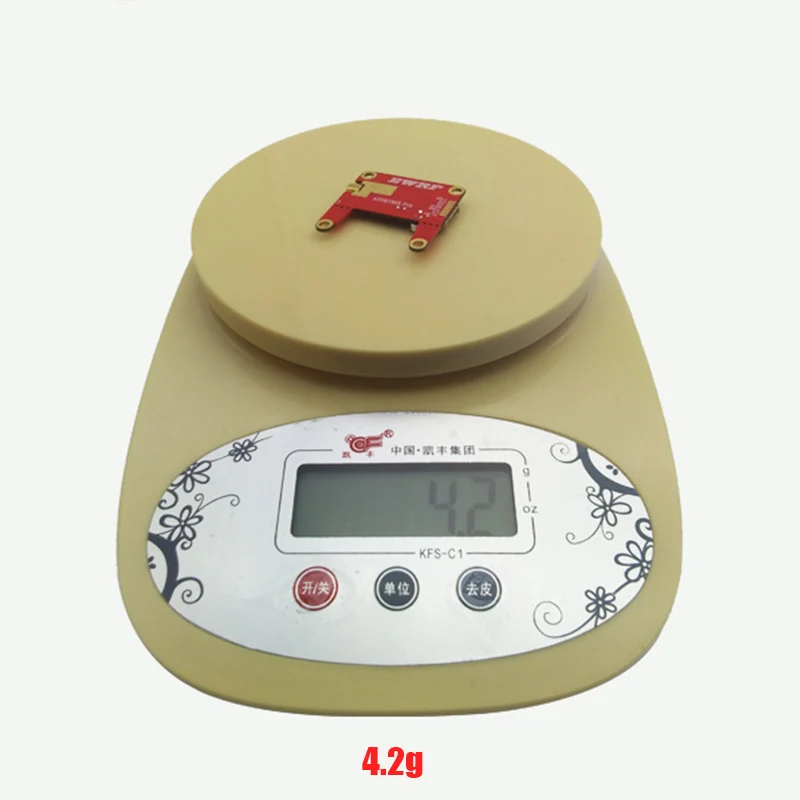

40CH, 25 mW/200 mW/500 mW/800 mw/OFF (PitMode) Особенности: Регулируемые 4 режима: 25 мвт/200 мвт/500 мвт/800 мвт/выкл. Параметры настройки Betaflight/Cleanflight OSD. Очистите питание и переключение каналов без помех на другие. Головка MMCX по умолчанию, резервная сварочная позиция SMA Есть DIY дизайн функции. Запасные сварные пластины, соединитель и самосварка после повреждения. Меньший ток (12 в источник питания: 220 ма/500 мвт). С помощью мини-микрофона вы можете выбрать его включение или выключение; вы также можете подключить внешний микрофон. Разумное использование рамки пространства для облегчения регулировки камеры FPV (край монтажной пластины можно отрезать). Автоматическая защита от перегрева, встроенная основная специальная программа, если вы забудете вставить антенну, она не будет сжигать плату передачи изображения. Поддержка передатчик frsky, который может быть установлен непосредственно с помощью пульта дистанционного управления. Технические характеристики: Модель: EWRF e709TM3 Pro Частота: 40CH Передающая Мощность 25 мвт/200 мвт/500 мвт/800 мвт/питрежим> Источник питания: DC7-26V (6 S) Ток (12 в): 90 ма (25 мвт)/130 ма (200 мвт)/220 ма (500 мвт)/800 ма (мвт) Вес: 4,2 г Стандартный размер: 36*36*4,85 мм Шаг: 30,5 мм Инструкция по эксплуатации: 1. Светодиодный индикатор Красный светодиодный индикатор показывает состояние режима работы или элемент при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности). Синий светодиодный индикатор показывает состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. при выборе полос 3 раза мигания означает полосу C. что касается элемента уровня мощности, 3 раза мигания означает на уровне мощности 500 мвт) Зеленый светодиодный мигание означает, что защита от перегрева VTX работает, уровень мощности будет снижаться. 2. Индикация режима работы После включения питания красные и синие светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: канал, диапазон и уровень мощности (время мигания красного и синего светодиодов обозначает элемент и значение соответственно). После этого светодиоды обозначают режимы работы. Нормально: красный и синий светодиодный индикатор горит. Pitmode: красный светодиодный индикатор включен, синий светодиодный выключен. 3. Настройка Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный фонарик 1 раз, что означает пункт выбора канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный мигание раз соответствует каналу 1-8). Нажмите и удерживайте кнопку снова, красный светодиодный мигнет 2 раза, что означает, что элемент выбора полосы, затем нажмите кнопку, чтобы выбрать полосу (синий светодиодный мигание времени соответствует A-F полосы). Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор уровня мощности, затем нажмите кнопку, чтобы выбрать мощность (синий светодиодный мигание раз соответствует уровень мощности). Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки). Нажмите кнопку дважды, чтобы включить/выключить Pitmode. (Для Betaflight/Cleanflight OSD настройка канала, полосы, мощности и питрежима, пожалуйста, обратитесь к "Betaflight OSD настройка передатчика EWRF" для получения подробной информации) 4. Пользовательские настройки мощности Нажмите кнопку и включите питание в течение 3 секунд, передатчик войдет в расширенный режим. Красный светильник выключен, синий светильник, увеличьте четвертую передачу питания файла (пользовательская мощность). в четвёртом и пятом настройках добавьте два значения для пользовательского файла питания. есть 100 значений (четвёртый файл представляет десять цифр, пятый файл-цифры.) Эти значения 100 составляют от 600 мвт до 25 мвт. Примечание: 1. Убедитесь, что есть достаточно места для дрона при установке модуля на дрон, в чехол защита от перегрева начинает уменьшать мощность даже для отключения в худший момент. 2. Пожалуйста, установите антенну перед включением питания для более длительного срока службы. Упаковка включает в себя: 1 комплект x e709TM3 Pro AV передатчик (40CH, 800 mW)
