Осциллограф рабочий стол смешанный сигнал 25 МГц генератор сигналов произвольной

Осциллограф рабочий стол смешанный сигнал 25 МГц генератор сигналов произвольной

2 канальный цифровой осциллограф. 1 канал произвольный/функциональный генератор сигналов. Ключи для осциллографа и генератора сигналов разделены для удобства одновременной работы. Осциллограф: полоса пропускания 100 МГц, частота образцов 1GSa/s. 25 МГц генератор произвольной формы, разрешение 12 бит, DDS 200 МГц, 7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480.

Особенности:
2 канальный цифровой осциллограф + произвольные/функция генератор сигналов + Синхронизация сигнала + внешний триггер.

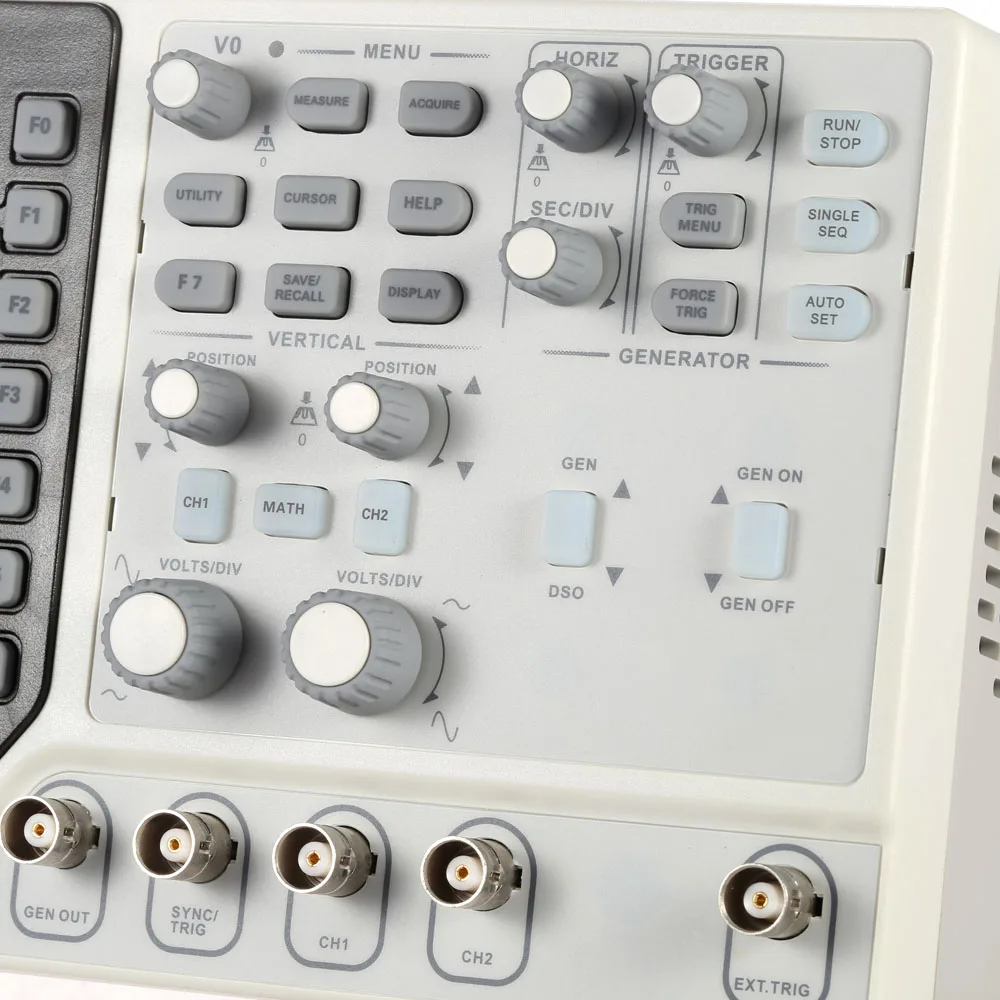

Ключи для осциллографа и генератора сигналов разделены для удобства одновременной работы.

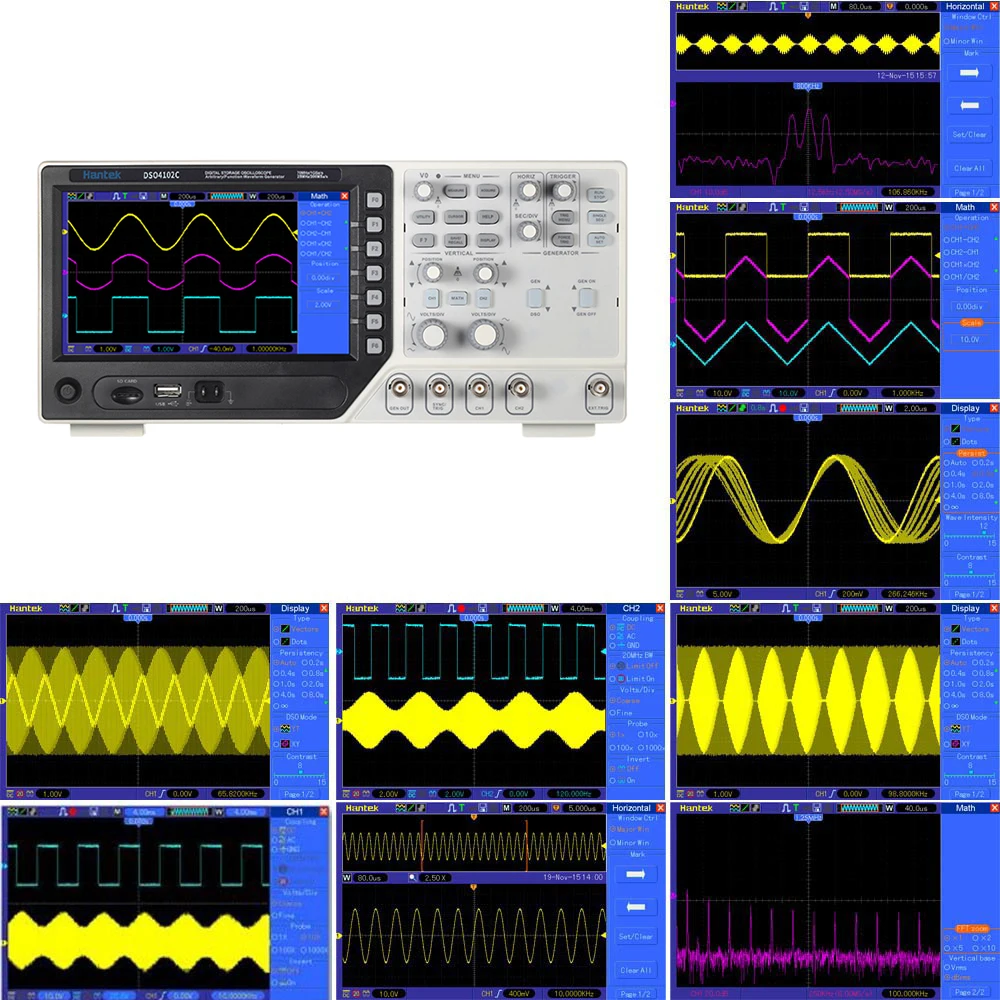

Большой и четкий дисплей (7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480), более четкая и реалистичная форма волны.
Осциллограф: частота образцов 1GSa/s, полоса пропускания 100 МГц, более 20 видов функций автоматического измерения.
Мощная функция триггера: кромка, видео, пульс, наклон, со временем, альтернатива.
Произвольный/функциональный генератор сигналов: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC легко имитирует преобразователь.
Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт.

Примечание:

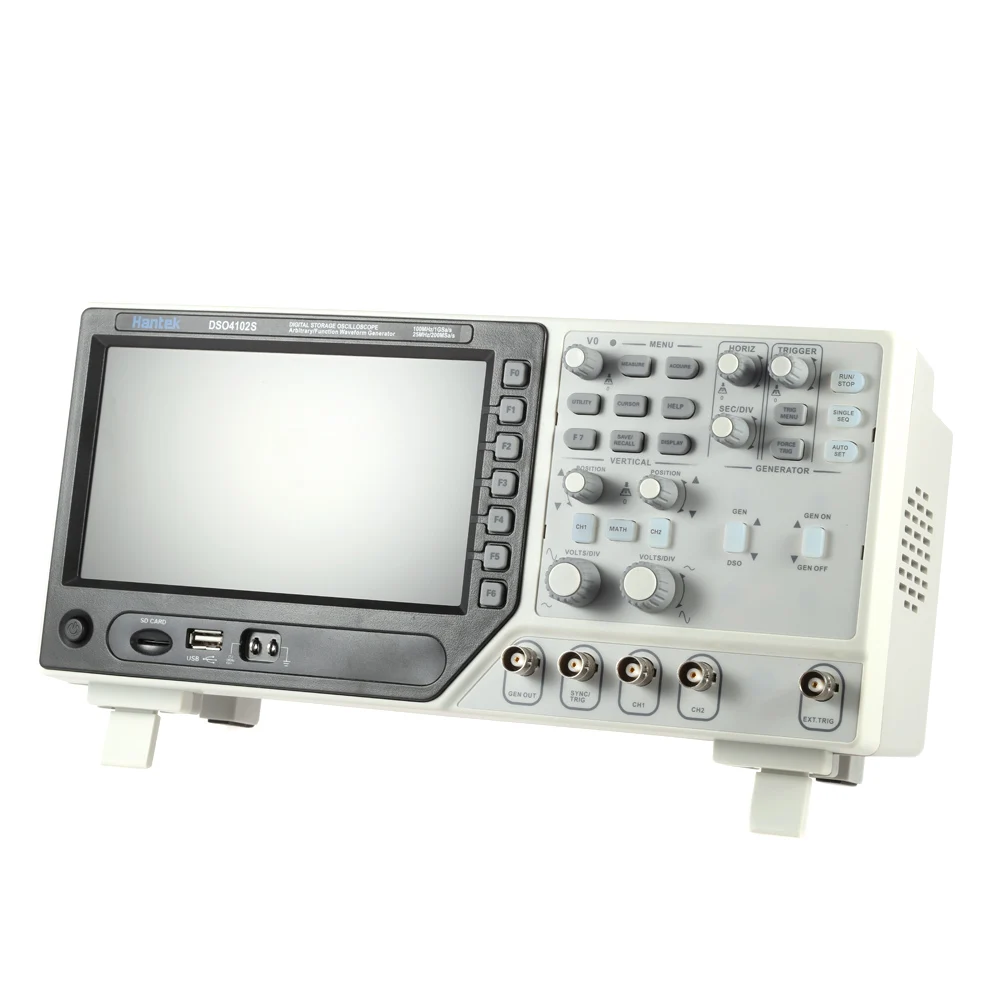

Hantek DSO4102S цифровой осциллограф на 3 года гарантии!
Пожалуйста, внимательно прочитайте инструкцию по эксплуатации CD, чтобы избежать травм и предотвратить повреждение этого продукта.

Технические характеристики: Модель DSO4102S Осциллограф Частота дискретизации Диапазон дискретизации: 1GSa/s Эквивалентная частота образцов: 25GSa/s Приобретение режимов Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и randon glith захват Средний Wavefom средняя, выбор 4,8,16,32, 64128 Входы Входы муфта AC, DC, GND Inpits Impendance 1MΩ ± 2% ‖ 20pF ± 3pF Затухания зонда 1X, 10X Поддерживается зонд коэффициент затухания 1X, 10X, 100X, 1000X Максимальная Вход Напряжение CAT I и CAT II: 300VRMS (10 ×) CAT III: 150VRMS(1 ×); Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. По горизонтали Образец диапазон скорости цифрового потока 1GS/s Сигналов интерполяции (Sin x)/x Запись Длина 40K SEC/DIV диапазон 4ns/div до 40s/div Частота дискретизации и ± 50ppm (в течение любого ≥ 1ms интервала времени) Точность задержки времени Диапазон местоположения 20ns/div до 80us/div; (-8div x s/div) до 40 мс; 200us/div до 40s/div; (-8div x s/div) до 400s Точность измерения времени Дельта
(Полная пропускная способность) Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 Вертикальный Вертикальный Разрешение 8-бит, все каналы в выборку одновременно Диапазон местоположения 2 мВ/деление до 10V/div Пропускная способность 100 МГц Время подъема на BNC (Типичный) 3.5ns Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 1V 500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В Математика +, -, *, /, FFT БПФ Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка Предел пропускной способности 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC DC усиления точность ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Точность измерения постоянного тока,
Средний режим приобретения При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див Повторяемость измерений вольт, средний режим сбора Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды Триггер Системы Тип триггера Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы ожидания Авто, нормальный, одиночный Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; DC(EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DC(EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Триггер диапазон уровня CH1/CH2: ± 8 делений от центра экрана; EXT: ± 1,2 V; EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Видео вспышка триггера Видео вспышка триггера Тип CH1, CH2: пиковая-пиковая амплитуда 2 делений; EXT: 400mV; EXT/5: 2 в Форматы сигналов и частоты поля, тип триггера видео Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Выравнивание диапазон 100ns ~ 10s Импульсный Ширина триггер Импульсный Ширина режим запуска Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс Импульсный Ширина ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Импульсный Ширина диапазон 20ns ~ 10s Склон Наклон режим запуска Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон Наклон ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Временной диапазон 20ns ~ 10s Триггерный триггер Со временем режим Поднимающаяся кромка или опускающаяся кромка Временной диапазон 20ns ~ 10s Альтернативные триггер Триггер на CH1 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер счетчик частоты Считывания Разрешение 6 цифр Точность (обычная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания Источник сигнала Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. Мера Измерение курсора Разница напряжения между курсорами: △в Разница во времени между курсорами: △T Обратная △T В Герц (1/ΔT) Авто measuerment Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время осени, + Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-обязанность, Vbase, Vtop, Vmid, Вамп, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Источник сигнала режим Сигналов сопротивление DC-25MHz Частота дискретизации 200mhzdds Выход сигнала Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток Частота Разрешение 0.1% Сигналов глубины 2KSa Вертикальный Разрешение 12bit Стабильность частоты <30ppm Сигналов диапазон -3,5 V ~ + 3,5 V Выход сопротивление 50Ω Выход ток 50mA Ipeak = 100mA Системы BW Натяжной канат длиной 25 м Коэффициент гармонических искажений -50dBc(1 кГц),-40dBc(10 кГц) Общие Особенности Дисплей Дисплей Тип 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) Дисплей Разрешение 800 горизонтальных 480 вертикальных пикселей Дисплей контраст Регулируемый (16 зубчатых колес) с индикатором хода Зонд компенсатор Выход Выходное напряжение (типичное) Около 5Vpp в ≥ 1MΩ нагрузки Частота (обычная) 1 кГц Питание Поставка Напряжение 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ Мощность потребления <30W Предохранитель 2A, рейтинг, 250V На окружающую среду Температура Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃); Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) Метод охлаждения Конвекционная печь Влажность + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности; 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов) Механические часы Посылка Размеры Длина 385 мм, ширина 200 мм, высота 245 мм Вес 3,0 кг (с упаковкой); 2,06 кг (без упаковки)
Материал: АБС-пластик
Пропускная способность: 100 МГц
Тип штекера: UK / EU / US(По желанию)

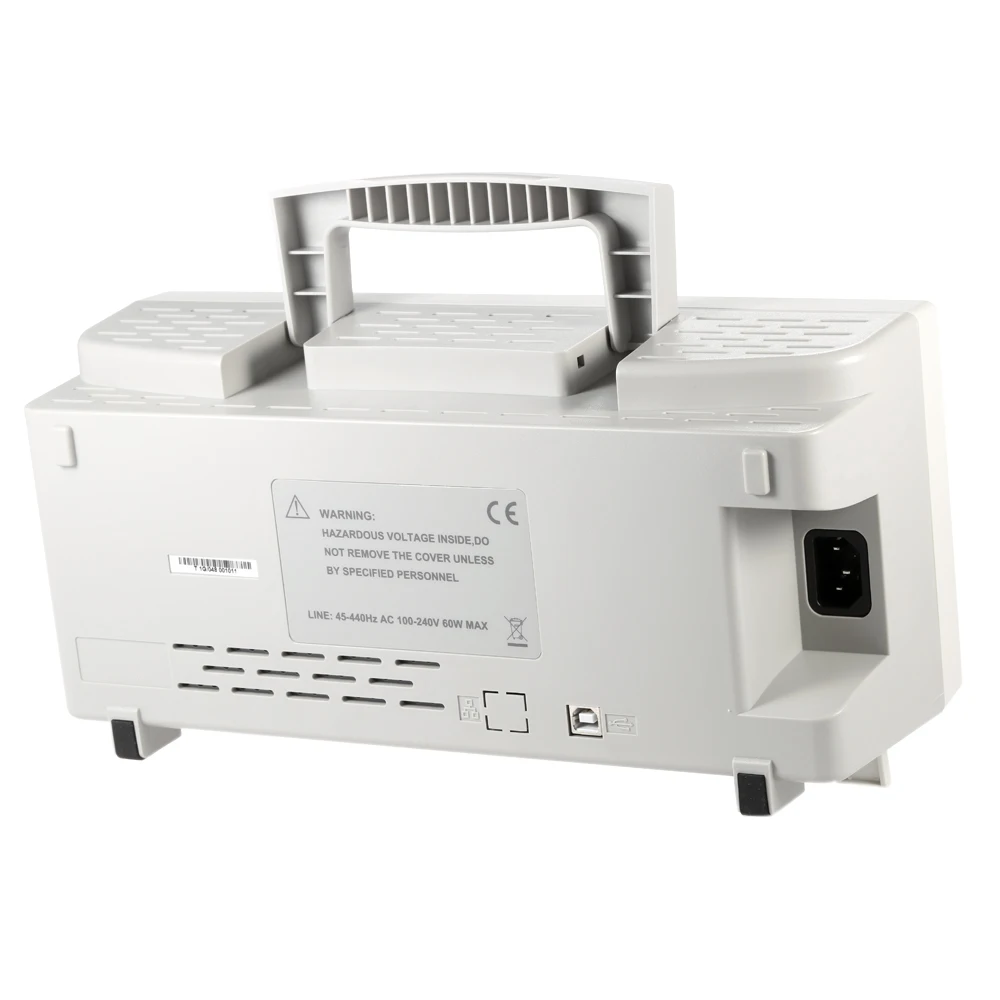

Источник питания: AC220V ~ 240V 50Hz / AC100 ~ 120V 60Hz
Модель зонда осциллографа: PP-150
Длина линии электропередачи: прибл. 150 см/59.1in
Длина USB линии: прибл. 107 см/42.1in
Длина линии зонда: прибл. 130 см/51.2in
Размер корпуса осциллографа: прибл. 31,5*12*15 см/12,4*4,7*5,9 дюймов (Д * Ш * В)
Вес осциллографа: 2,06 кг/4,6 фунтов
Размер посылка: прибл. 38,5*19,5*24 см/15,1*7,7 * 9.4in
Посылка Вес: 2,99 кг/6.6lb (2993,1g/105,6 oz)

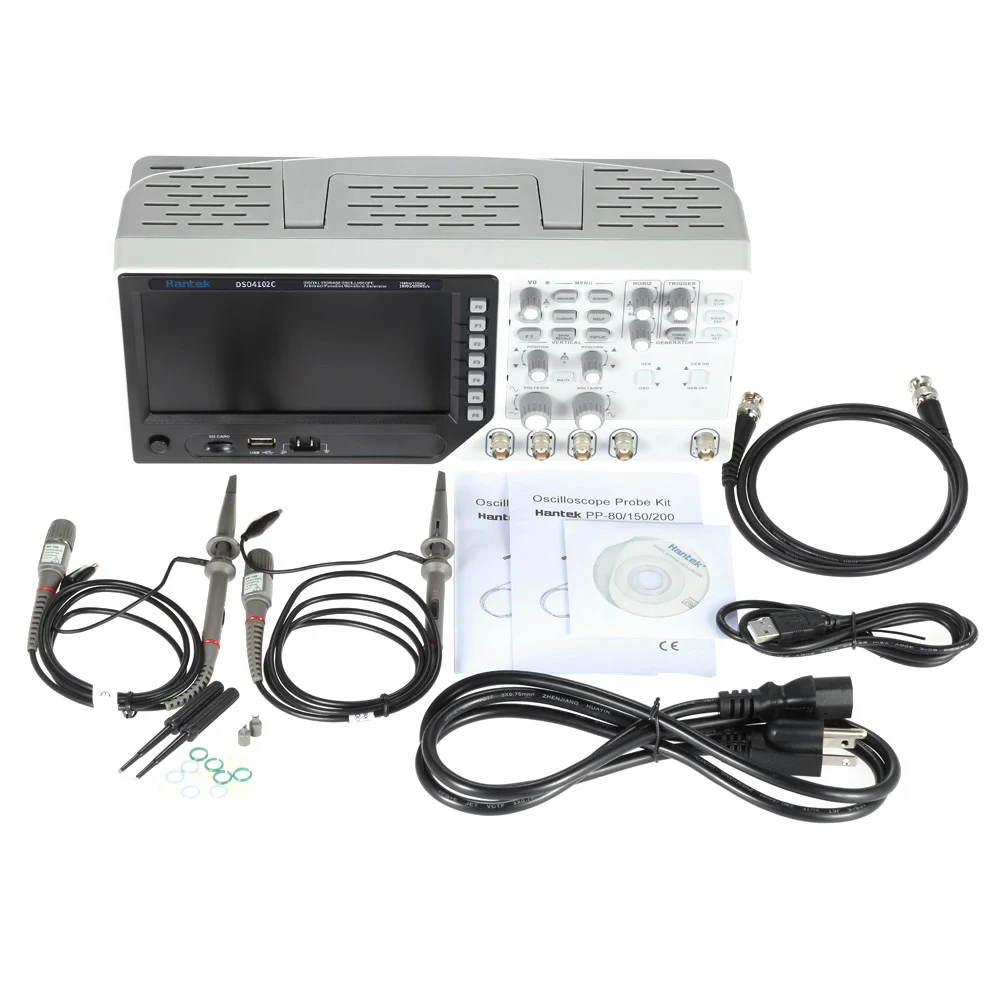

Посылка список:
1 * цифровой осциллограф
2 * щуп осциллографа
1 * осциллограф Линия электропередачи
1 * Hantek CD данных
1 * USB кабель
1 * BNC к BNC проводу
