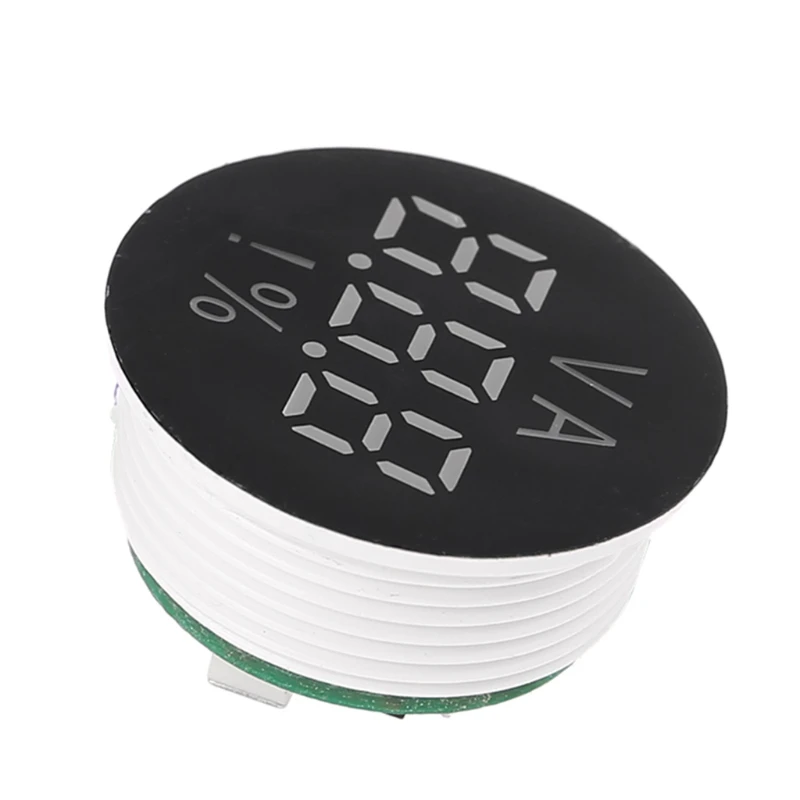

Цифровой индикатор напряжения батареи 2/3 провода постоянного тока 0 150 в 12 В/24 В/60

Цифровой индикатор напряжения батареи 2/3 провода постоянного тока 0 150 в 12 В/24 В/60

Характеристики:

Основные параметры производительности:

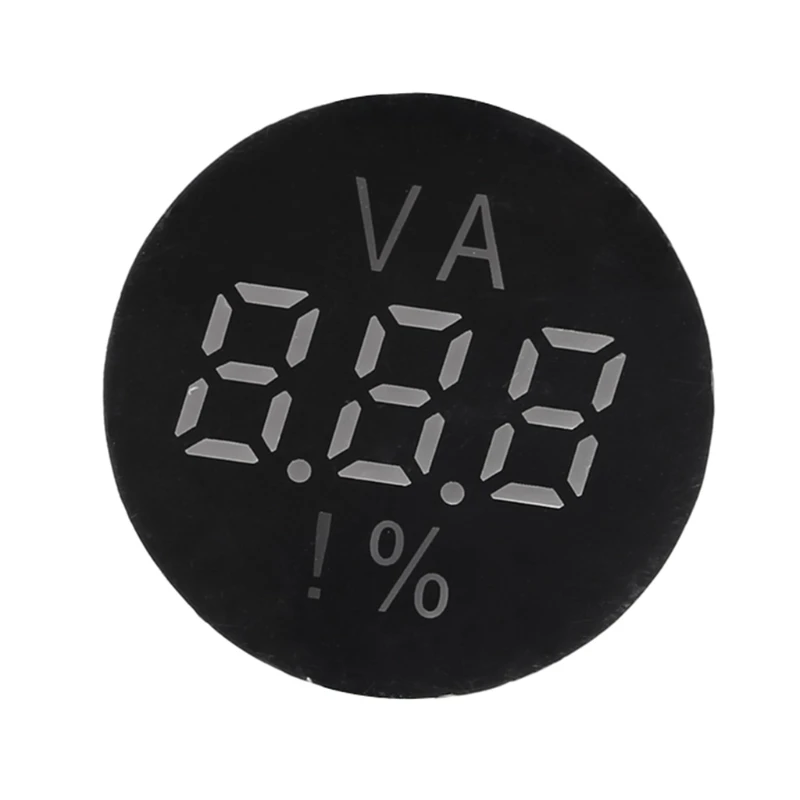

Цвет дисплея: синий

Точность измерения напряжения: 1%

Разрешение питания: 1%

Напряжение питания: DC4.0-30V

Диапазон измерения напряжения: DC0-150V

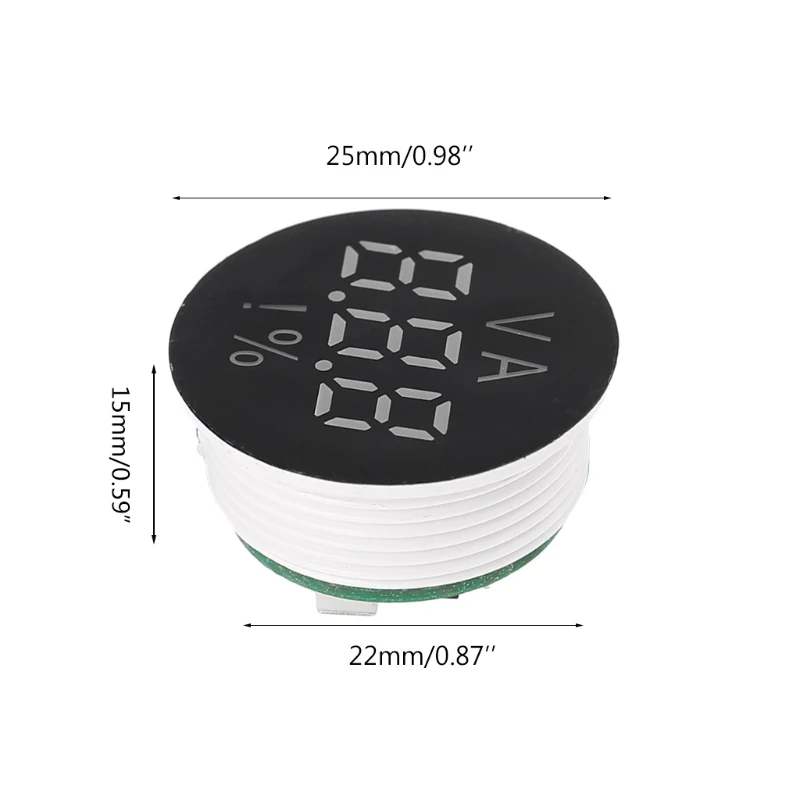

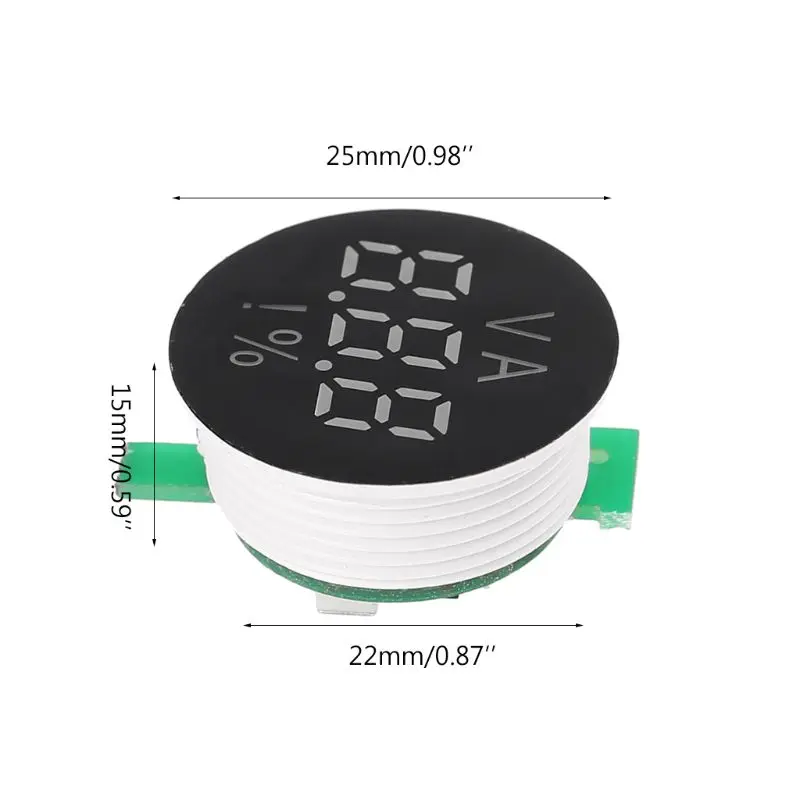

Размеры: Высота 15 мм/0.59in, наружный диаметр 25 мм/0,98, отверстие для крепления 22 мм/0.87in

Способ подключения: 2-или 3-жильный Автоматическая идентификация

Цвет: белый

Количество: 1 шт.

Подходит для всех видов батарей, кнопки могут быть установлены, и значение тревоги может быть установлено.

Инструкции по проводке:

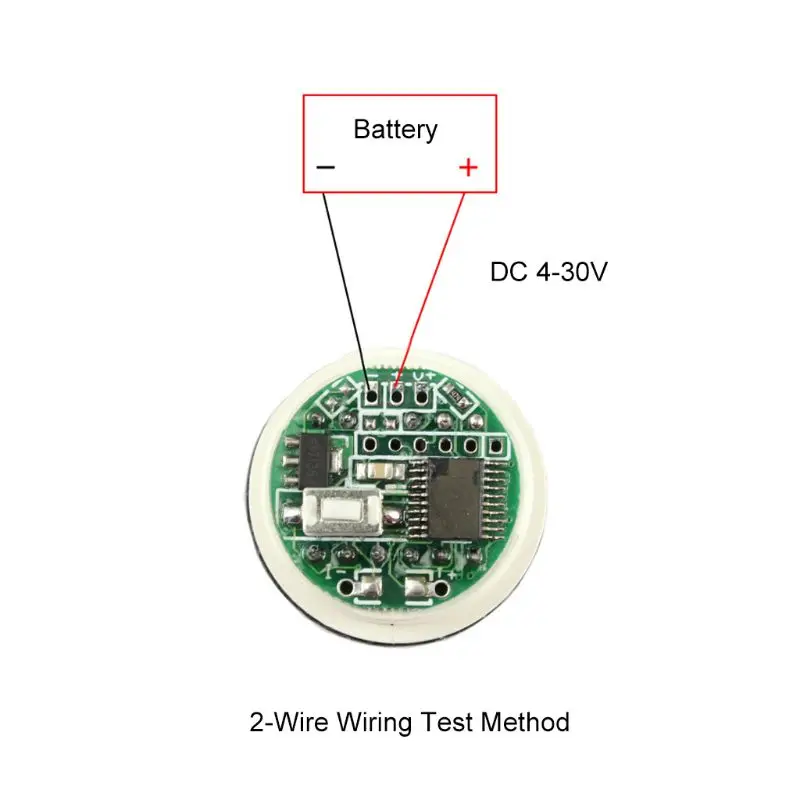

Способ подключения: 2-проводной режим Диапазон измерения 4-30 в

-Подключите аккумулятор отрицательным, + Подключите аккумулятор положительным, V + свисающие

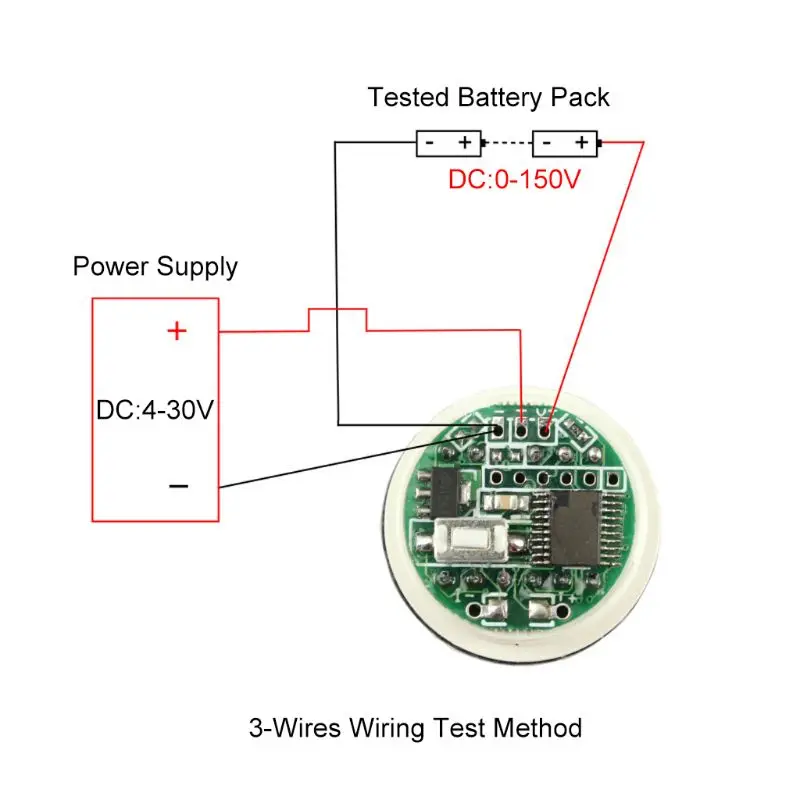

Способ подключения: 3 нити режим диапазон измерения 0-150v

-Подключите аккумулятор отрицательного полюса, + Подключите блок питания положительного полюса (4-30 в), v + к общему положительному полюсу

Описание размера: отверстие 22 мм и может быть приклеено и усилено. Поверхность непромокаемая

Примечание:

Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов.

Напряжение и процент линейно связаны. U-L соответствует 0% мощности, U-H соответствует 100% мощности

Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 х цифровой индикатор напряжения батареи (по умолчанию 12 В свинцово-кислотная)

[Заводская свинцовая кислота по умолчанию 12 В] вы можете использовать ее непосредственно на свинцово-кислотных 12 В при получении. Если вы используете его в других батареях, пожалуйста, перезагрузите U-L (Пониженное напряжение) и U-H (полная зарядка).

Дополнительные настройки приведены ниже.

Для внесения изменений, пожалуйста, обратитесь к следующему методу:

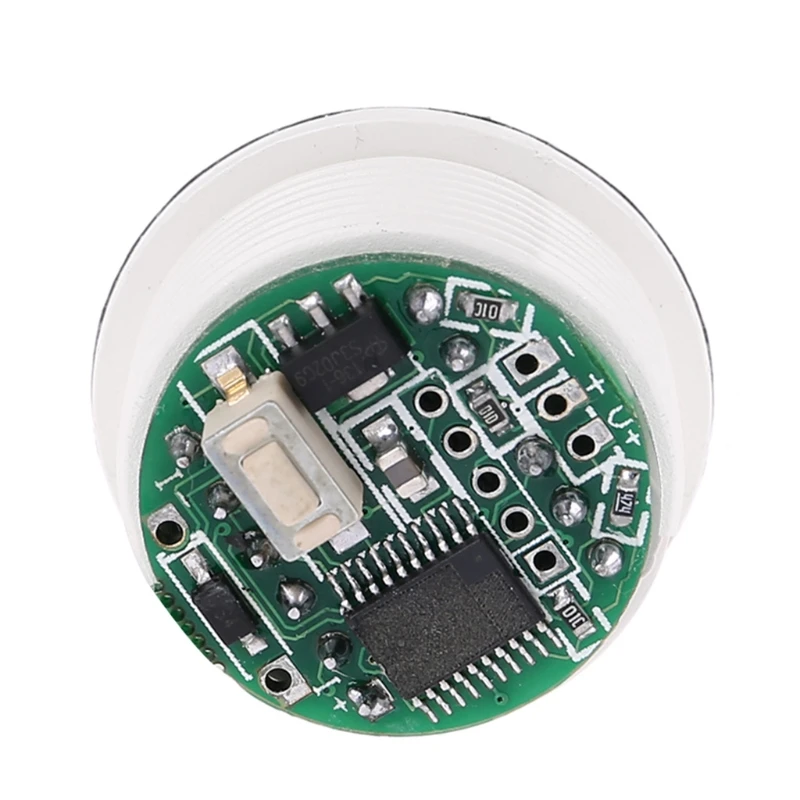

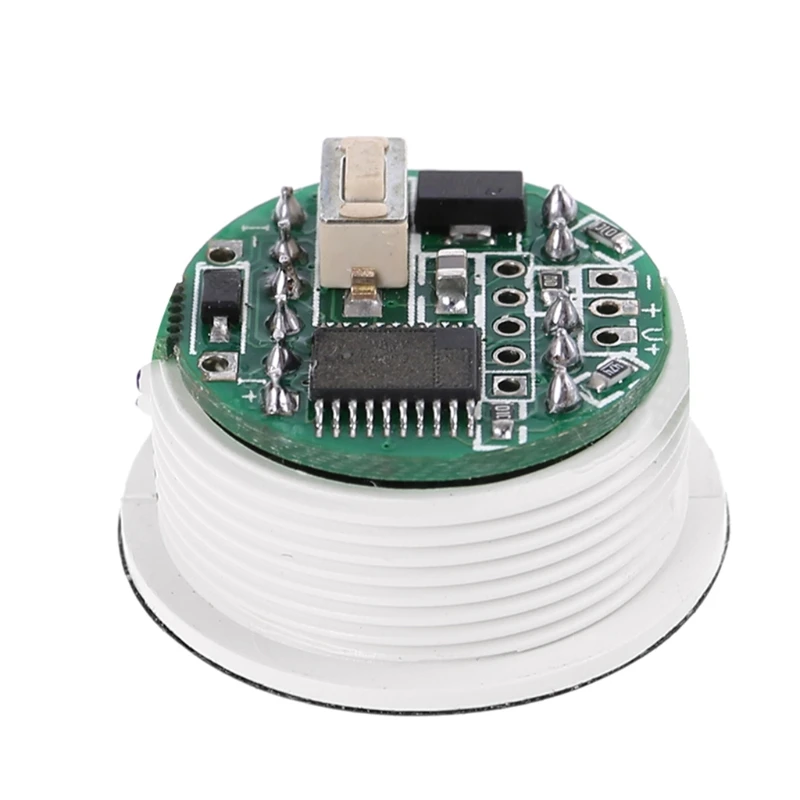

1. На задней стороне платы есть белая кнопка. Нажмите кнопку в течение 3 секунд, чтобы отобразить 1-U, отпустите кнопку, нажмите 1 секунду, чтобы отобразить UL, отпустите кнопку, нажмите 1 секунду, чтобы отобразить UH, отпустите кнопку, нажмите 1 секунду. Дисплей 4-d;

Во-вторых, при отображении 1-U нажмите кнопку в течение 3 секунд, вы можете точно настроить измерение напряжения. В это время отпустите кнопку и нажмите ее снова. Напряжение будет точно настроено вверх. Нажмите и удерживайте снова, а затем Настройте его. Вы можете настроить его повторно. Подождите экран. Автоматическое сохранение и выход после мигания; Как правило, нет необходимости исправлять

Добавляется значение, нажимается остановка, затем нажимается кнопка, значение уменьшается, и регулировка может быть повторена после того, как экран мигает. Автоматическое сохранение и выход. Это значение напряжения соответствует 0% мощности.

В то время отпустите кнопку и нажмите ее снова. Добавляется значение, нажимается стоп, а затем длинное нажатие, значение уменьшается, и регулировка может быть повторена после того, как экран загорится. Автоматическое сохранение и выход. Это значение напряжения соответствует 100% мощности

5. При отображении 4-d режим отображения может быть изменен, и длительное нажатие может изменить значение. V-это режим напряжения, %-это процентный режим, и отображается напряжение V % и процент цикла.

6. Когда 5 л отображается, можно отрегулировать значение сигнала тревоги. В это время отпустите кнопку и нажмите и удерживайте снова. Добавляется значение, нажимается стоп, а затем долго нажимается, значение уменьшается, и регулировка повторяется повторно. После мерцания экрана, он будет автоматически сохранять и выходить из строя. По умолчанию 10%. Когда уровень заряда батареи ниже этого значения, сигнал будет мигать.

7. После установки каждого значения регулировки, подождите, пока экран не начнет автоматически мигать, чтобы сохранить и выйти, прежде чем перейти к следующей операции, в противном случае новое значение регулировки не будет сохранено!

Пример настройки: Настройка системы с питанием от аккумулятора. Самое низкое напряжение тревоги 21 В. Полное напряжение 27,5 V. Режим отображения показывает только процент.

Набор следующим образом: Выберите 21V в U-L, 27,5 V в U-H и % в 4-d;

Часто задаваемые вопросы: (Q & A)

1: процент мощности и напряжение вы хотите переключаться вручную?

Ответ: процент мощности по умолчанию и значения напряжения автоматически отображаются по очереди и отображаются через 2 секунды. Пользователи также могут установить свой собственный фиксированный дисплей.

2: я не знаю, сколько мой литиевый аккумулятор. Как купить его

A: литиевые батареи, как правило, делятся на два виды литиевые батареи: 3,7 V/3,2 v.

Литиевая в вариант по умолчанию 3,7 v (полной зарядки составляет 4,2 v) литиевая батарея. Посмотрите на максимальное выходное напряжение зарядного устройства/4,2 V для того, чтобы получить номер строки. Например, зарядное устройство записывает максимальный выход 54,6 в. 54,6 v/4,2 V = 13 строки. 12,6 V/4,2 v = 3 строки. Параллельное соединение без лития.

3,2 V литиевая батарея (полная зарядка 3,6 v). Например, максимальный выход зарядного устройства равен 14,4 v. 14,4/3,6 v = 4 строки. Для 3,2 v литиевая батарея, клиенты должны установить его.

3: я не знаю, какой у меня U-L батареи, U-H, сколько в.

О: общий подход выглядит следующим образом

U-L-это значение низкого напряжения батареи, вы можете попробовать использовать питание, чтобы закончить наблюдение за тем, сколько напряжения, в, установите соответственно.

U-H-это полное напряжение батареи, которое может быть заполнено зарядным устройством. После отключения зарядного устройства, напряжение v отслеживается и устанавливается соответствующим образом.

4: Как подключить, используйте 2 линии или 3 линии.

A: напряжение батареи составляет менее 30V с 2-проводной способ. К примеру свинцово-кислотные 6 В, 12 В, 24 В. Литий 7,4 v 12v 15v, 24v.

Напряжение батареи составляет более чем 30V, используя 3 (проволока проходит по всей режим. Подробно смотрите инструкции по проводке!

Примечание: Продукт не имеет проводов и требует условий сварки.
