Широкополосный 10-6000 МГц RF микроволновый генератор постоянного тока с косым

Широкополосный 10-6000 МГц RF микроволновый генератор постоянного тока с косым

Особенности:

1). Использование

1. РЧ источник питания активной антенны

2. Выход широкополосного усилителя прямой

3. Передача данных через радиочастотную сторону

2). Рабочие параметры

1. Диапазон частот: 10 - 6000 МГц

2. Потеря вставки: 0.3dB @ 512MHz 0.45dB @ 1575MHz

3. Максимальное напряжение: 50 в

4. Максимальный ток: 500 мА

5. Разъем RF: SMA-K (наружное отверстие винта)

6. Сопротивление системы: 50 Ом

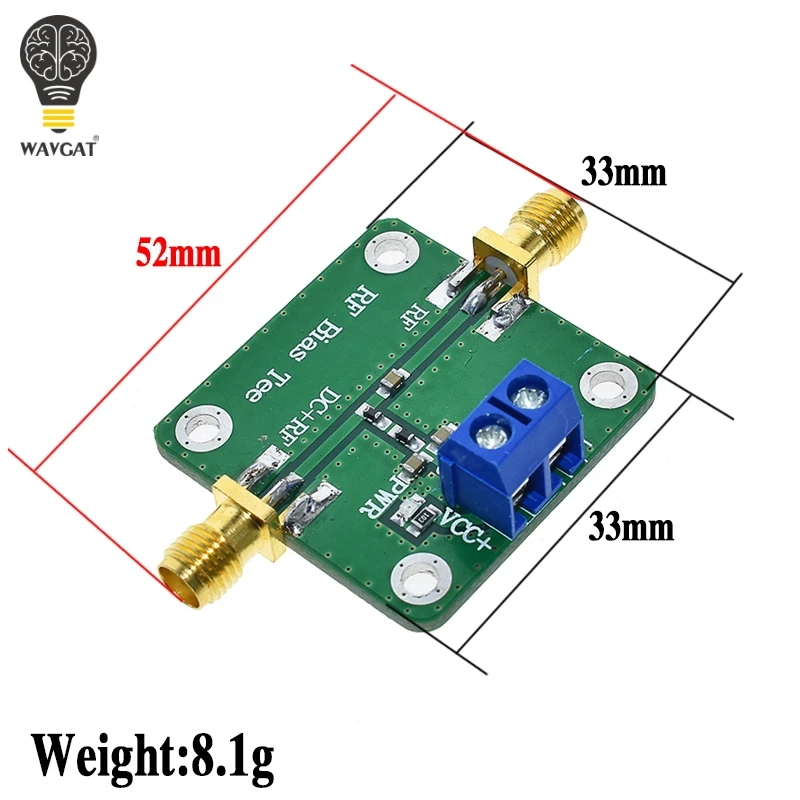

7. Размеры: 33 мм x 33 мм без разъема

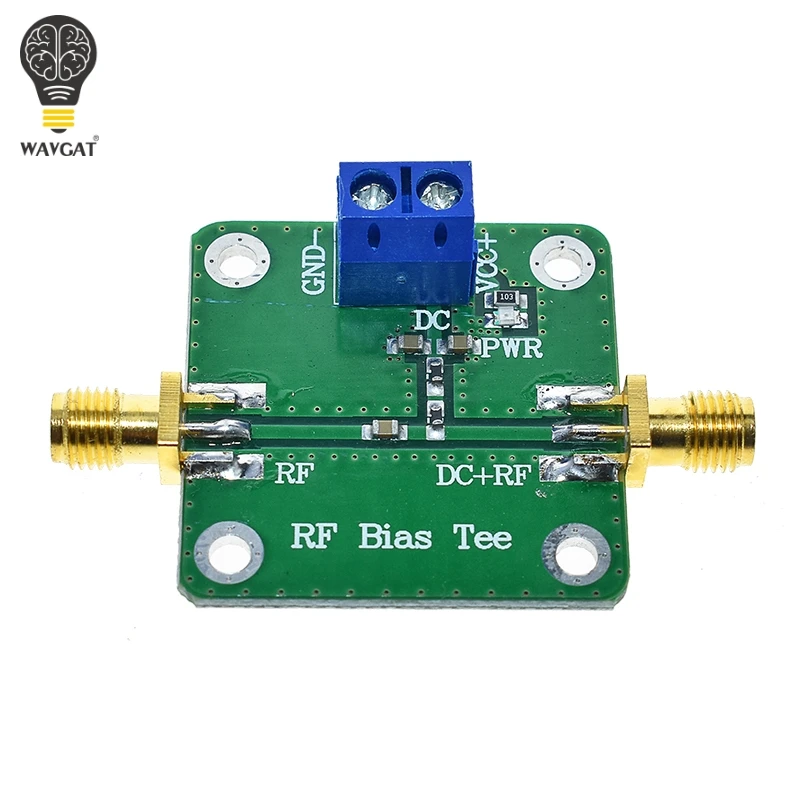

3). Режим подключения

1. Постоянный ток: внешний источник питания постоянного тока

2.RF: порт радиочастотного сигнала (этот порт может передавать только радиочастотные сигналы)

3.RF + DC: RF dc Смещение (этот порт может передавать RF и dc смещение)

4.GND-: питание от постоянного тока

5.VCC +: источник питания постоянного тока
