4 оси высокое качество CW8060 устройство ЧПУ шаговый регулятор Комплект 80VDC/6A /256

4 оси высокое качество CW8060 устройство ЧПУ шаговый регулятор Комплект 80VDC/6A /256

Примечание:

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей,..

Кроме того,Бразилия И Аргентина Клиент, пожалуйста, оставьте свой CPF Или CUITНомер после оплаты!

Русский Клиент Лучше всего указать полное имя или повлиять на время доставки.

Спасибо за помощь!

Посылка включает:

· 4 шагового двигателя CW8060 80V/DC 6A

· 1 х 5 осевая Интерфейс коммутационная плата V5 типа

· Параллельный кабель-1 шт.

· 1 usb-кабель

· Breakout board и руководство пользователя на английском языке будут отправлены по электронной почте

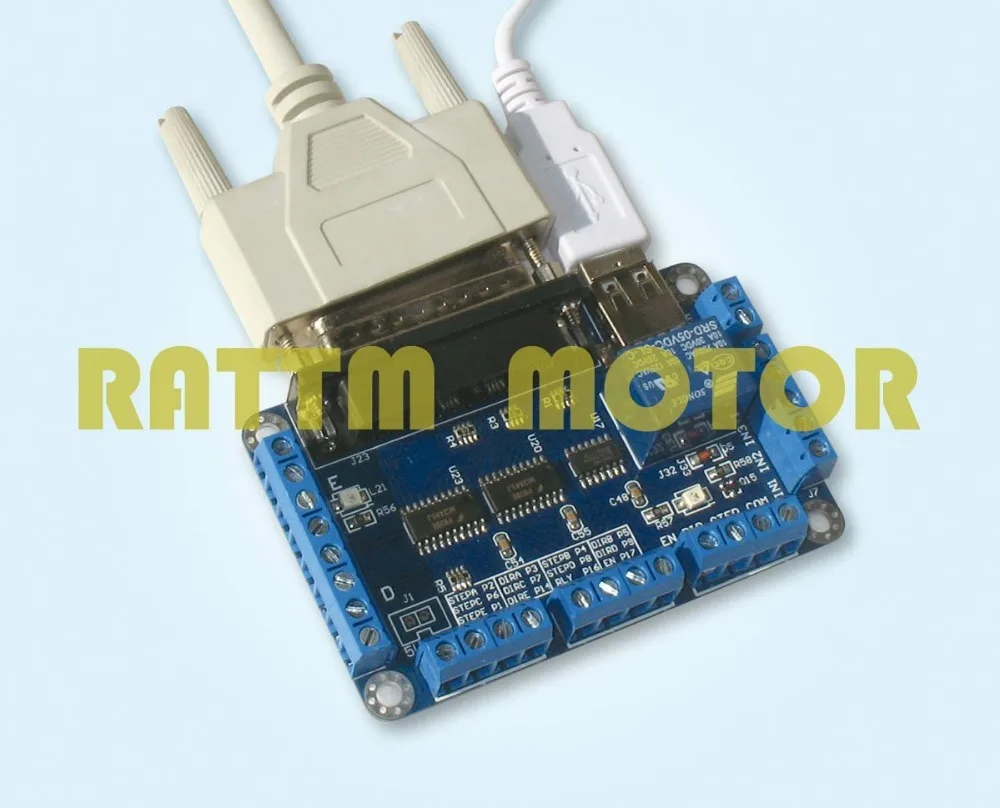

1. 5 осевая секционная плата

· В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт.

· Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

· Это с релейным портом для сжатия шпинделя с ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размеры: 9x5.7cm

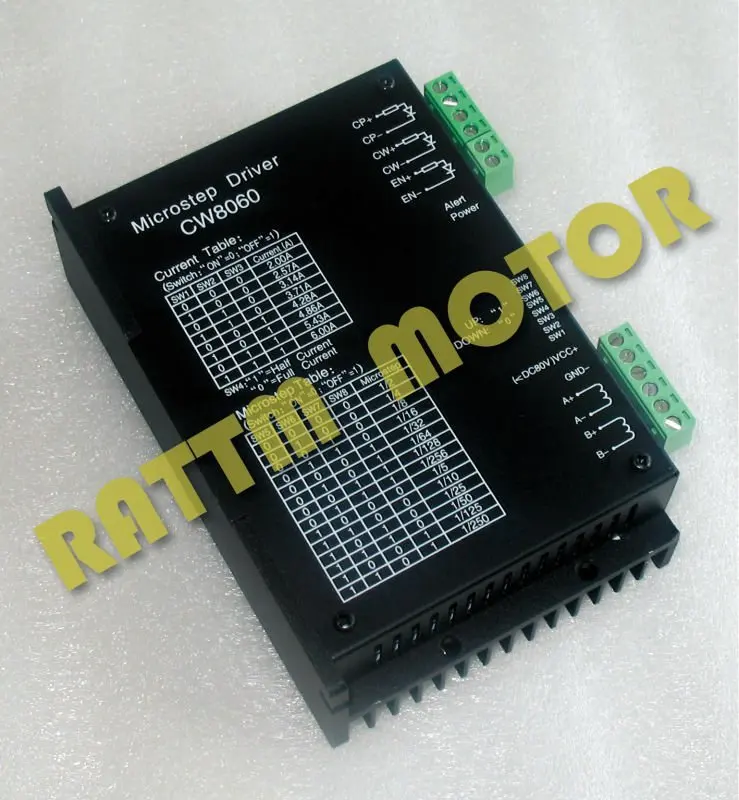

2. Драйвер CW8060Характеристики:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц;

6. Размеры: 147 мм x 97 мм x 30 мм;

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6А.

Порты ввода/вывода:

1. VCC +: постоянный ток питания положительного полюса;

Примечание: Должна быть защищена от превышения 80 в.

Чтобы не повредить модуль

2. GND: Катод питания постоянного тока;

3. A +, A-: шаговый двигатель с одной обмоткой;

4. B +, B-: шаговый двигатель с другой обмоткой;

5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);

6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;

7. Отдых +, отдых-: без двигателя.

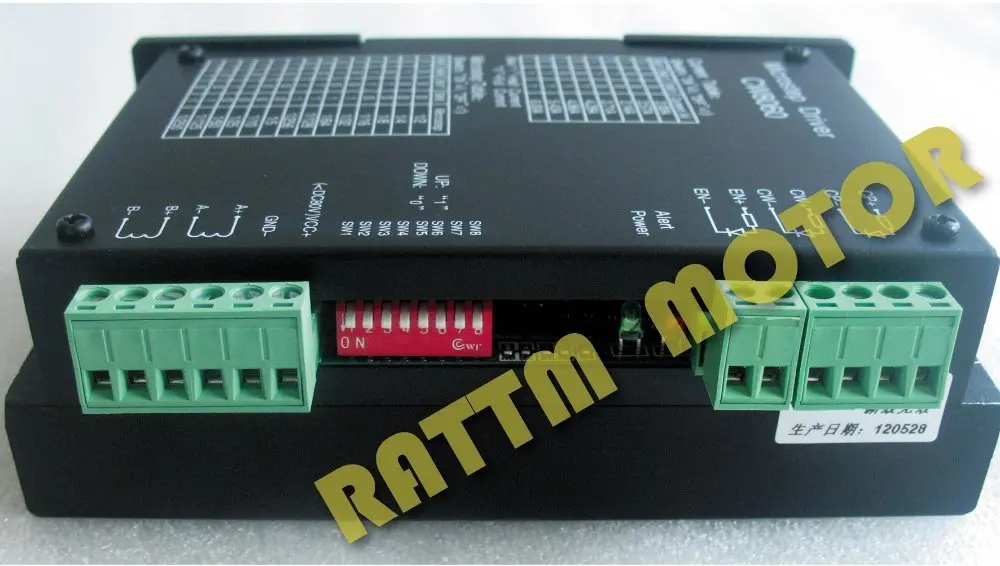

Интерфейс см.; Правильное изображение

Выбор переключателя:("ON = 0,OFF = 1")

1. Микрошаговый выбор:

SW5

0

0

0

0

0

0

0

0

1

1

1

1

1

1

SW6

0

1

0

1

0

1

0

1

0

1

0

1

0

1

SW7

0

0

1

1

0

0

1

1

0

0

1

1

0

0

SW8

0

0

0

0

1

1

1

1

0

0

0

0

1

1

Микро

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

2. Текущий выбор:

SW1

0

1

0

1

0

1

0

1

SW2

0

0

1

1

0

0

1

1

SW3

0

0

0

0

1

1

1

1

Ток (А)

2,00

2,57

3,14

3,71

4,28

4,86

5,43

6,00

3. Полный ток или половина тока выбор:

SW4:0 = полный ток; 1 = половина тока

4. Выбор пульса:

Обычно настройка по умолчанию является одним импульсом.
