7-way 10A высокий ток релейный выход. С помощью RS485 интерфейс, протокол соответствует Популярные modbus rtu протокол в промышленности, и может быть легко встраиваемые в шине RS485. Это RS485 Автобус можно подключить 32 модулями.
Программное обеспечение устанавливает такие параметры, как адрес и сохраняет параметры при сбое питания.
Предоставьте контрольный исходный код программы, стандартный промышленный гид установки.
Предоставляем стандартное тестовое программное обеспечение MODBUS.
Широкий источник питания 9-24 В, скорость передачи данных 1200-19200.

Протокола программного обеспечения
Параметры последовательного порта: по умолчанию скорость передачи данных 9600, 1 бит пускового бит, 8 бит данных, 1 бит стоп-бит, нет контрольного бит. Адрес модуля по умолчанию 0x01. Протокол соответствует MODBUS-RTU спецификации.
Инструкция детали (взять адрес 0x01, например, Инструкция 16-значный)
1. Чтение состояния выходное реле (команда 0x01)
Пришлите инструкцию Формат:
Адрес (1 байт) + команда (1 байт) + зарегистрированный адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Пришлите инструкцию 01 01 00 10 00 07 7C 0D
Возврат формат данных:
Адрес (1 байт) + команда (1 байт) + байт данных (1 байт) + данные (1 байт) + CRC (2 байта)
Возвращать данные 01 01 01 00 5188
Возвращенные данные 00 соответствует Бит 0 для отключения и 1 для закрытия.
2. Управляйте выходом одного реле (команда 0x05)
Пришлите инструкцию Формат:
Адрес (1 байт) + команда (1 байт) + зарегистрированный адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Откройте первый путь 01 05 00 10 FF 00 8D FF адрес первого пути 0x0010
Откройте второй путь 0105 00 11 FF 00 DC 3F Второй адрес маршрута 0x0011
...
Открытая 7-я дорога 01 05 00 16 FF 00 6D FE Seventh Road адрес 0x0016
Guanyi Road 01 0500 100000 CC 0F первая дорога адрес 0x0010
Guan Second Road 01 05 00 11 00 009 D CF Second Road адрес 0x0011
...
Те Гуань седьмой дорожно-01 05 00 16 00 2C 0E седьмой Road адрес 0x0016
Формат возвращаемых данных совпадает с форматом отправки инструкции.
3. Управление несколькими выходами реле (команда 0x0F)
Пришлите инструкцию Формат:
Адрес (1 байт) + команда (1 байт) + пусковой адрес (2 байта) + количество управления (2 байта) +Номер байта данных (1 байт) + данные (1 байт) + CRC (2 байта)
Откройте все 01 0F 00 10 00 07 01 7F 4E B5, в котором 7F соответствует один за другим в битах
Те Гуань цюань 01 0F 00 10 00 07 01 00 0F 55
Инструкции по возвращению формат
Адрес (1 байт) + команда (1 байт) + пусковой адрес (2 байта) + Количество управления (2 байта) + CRC (2 байта)
Возвращать данные 01 0F 00 10 00 07 15 CC
4. Модуль настройки Адреса (команда 0x06)
Пришлите инструкцию Формат:
Адрес (1 байт) + команда (1 байт) + зарегистрированный адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Передача данных:
01 06 00 00 01 02 59 сертификатом от сертификационной (изменить адрес 01 02)
02 06 00 01 00 03 98 38 (изменить адрес 02 03)
Те же данные возвращаются
Когда адрес модуля установлен успешно, те же данные возвращаются, и новый адрес включен в начале следующей инструкции.
5. изменить скорость передачи данных (команда 0x06)
Пришлите инструкцию Формат:
Адрес (1 байт) + команда (1 байт) + зарегистрированный адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Передача данных:
Изменение скорости передачи 1200:01 06 00 02 00 01 E9 CA
Изменение скорости передачи 2400: 01 0600 02 A9 сертификатом от сертификационной
Изменение скорости передачи данных-4800: 01 06 00 02 00 03 680B
Изменение скорости передачи данных-9600: 01 06 00 02 00 04 29 C9
Изменение скорости передачи 19200: 01 0600 02 00 05 E8 09
Те же данные возвращаются
Когда модификация успешно, те же данные будут возвращены, и затем устройство будет повторно заряжено, чтобы завершить модификацию. Когда скорость передачи данных не запоминается, можно настроить инструмент последовательного порта для отправки тестов от 1200 до 1200 соответственно.

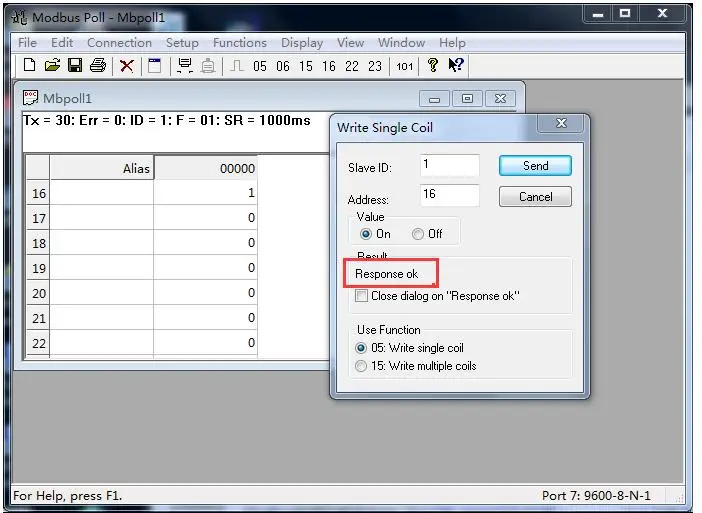

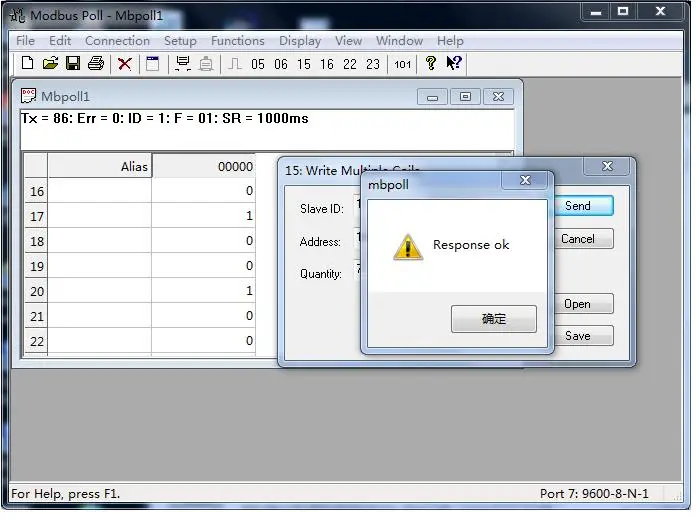

Этот продукт можно подключить к ПЛК. Мы знаем, что PLC поддерживает modbus rtu протокол. Теперь мы используем программное обеспечение MODBUS test Poll для тестирования связи.

Предоставьте дизайн кода C #, ниже приведен интерфейс справочной программы

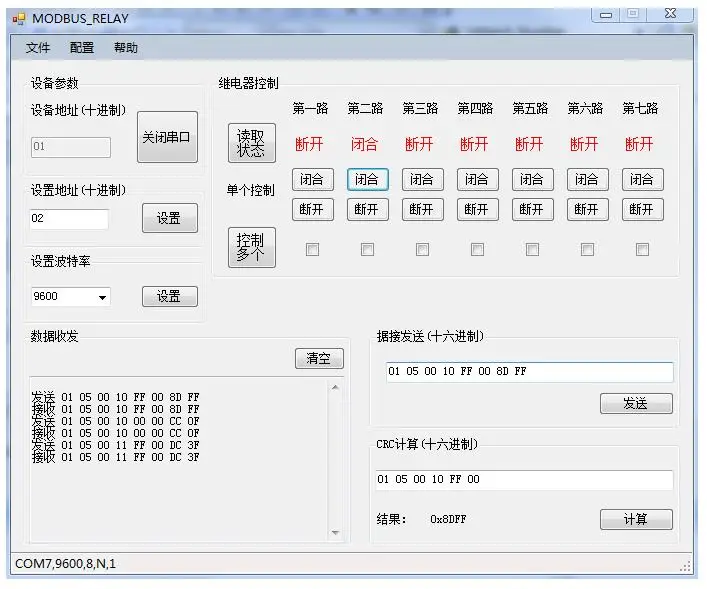

Этот интерфейс предоставляет исходный код, мощную функцию, может изменить адрес устройства, может управлять различными реле, может считывать, всасывает ли реле или выключает. Он также может рассчитать значение проверки CRC и отображать данные, отправленные и возвращенные оборудованием. Это программное обеспечение может быть непосредственно использовано для тестирования оборудования в процессе установки, так что персонал установки может немедленно проверить, является ли установленное оборудование нормальным, что значительно облегчает установку и обслуживание оборудования.

Список отгрузки: один готовый продукт, нет источника питания, информация берется и отправляется через почтовый ящик.
