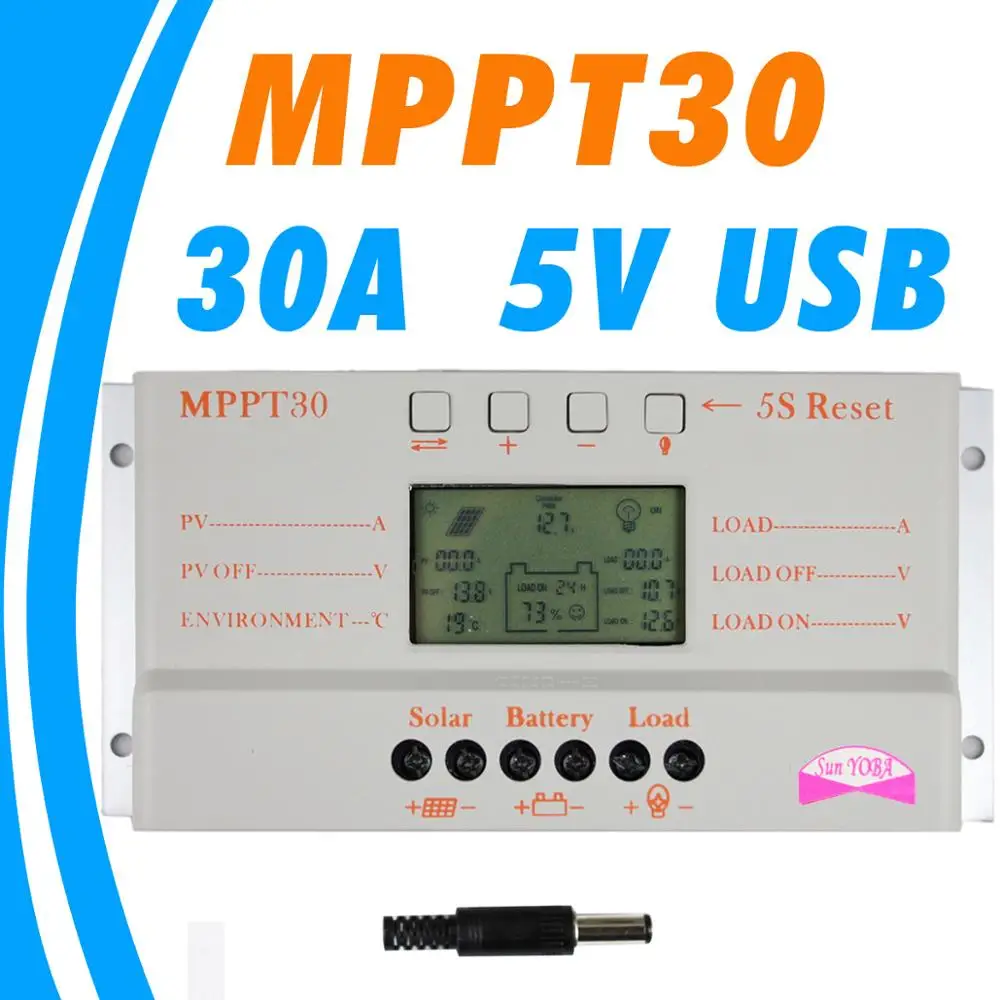

[Модель] M30

[Размер]20,50*10,50*6,50 см

[Упаковка] (1) контроллер 30A + (2) Английская Спецификация 1 + (3) внешний зонд один.

Примечание: Это высокое качество совместимых MPPT + PWM солнечных контроллеров, не 100% туры не

Примечание: Это высокое качество совместимый MPPT + PWM солнечный контроллер, а не 100% фактического MPPT.

Обзор продукта: Этот MPPT Солнечный контроллер используется в В 12 В или 24 В напряжение, умная идентификация, максимальный ток 30A. Как отличный внутренний Солнечный контроллер, он представляет OEM товары европейских и американских стран. Через зарубежную проверку качества CE и RoHS

Функция введение продукта:
• Подходит для различных типов аккумуляторов
Функция MPPT
Микро процессор контроллер пульса ширина модуляции (PWM) Зарядка
Температурный датчик компенсации зарядки аккумулятора
Защита от перегрузки (с самовосстановлением)
Перегрузка защиты
Защита от короткого замыкания (с самовосстановлением)
Молниезащиты
Обратный разряд защиты
Защита от обратного соединения полярности (с самовосстановлением)
Защита от пониженного напряжения

Примечание: MPPT-это максимальное отслеживание точки питания.
Контроллер используется в солнечной автономной системе (независимой системе) для регулирования зарядки и разрядки. Контроллер MPPT использует технологию отслеживания максимальной мощности для получения максимальной мощности модуля солнечных батарей и зарядки аккумулятора. В то же время его функция отключения низкого напряжения (LVD) может предотвратить повреждение аккумулятора при чрезмерной разрядке. Оптимизирован процесс зарядки аккумулятора контроллера MPPT, который может продлить срок службы батареи и улучшить работу системы. Его Комплексная функция самопроверки и функция электронной защиты могут избежать повреждения контроллера, вызванного ошибками установки и сбоями системы.
·12/24 В автоматическое распознавание
·Инновационная технология отслеживания максимальной мощности позволяет значительно улучшить использование энергии солнечной системы.
·Он имеет широкую применимость и может автоматически определить день/ночь.
·Интервал времени уличных фонарей можно регулировать в течение 1-15 часов.
·Уникальный двойной контроль времени повышает гибкость систем уличного освещения.
·Температурная компенсация используется для автоматической регулировки параметров заряда и разрядки для улучшения срока службы батареи.
·Контроллер имеет функции перегрузки, перегрузки, перегрузки и короткого замыкания автоматической защиты.
·Любое сочетание фотоэлектрических модулей и функция автоматической защиты от обратного подключения аккумулятора.

1. Режим управления чистым светом.

Когда нет солнечного света, интенсивность света падает до начальной точки, контроллер задерживает 10 минут, чтобы подтвердить сигнал запуска, включается нагрузка, и нагрузка начинает работать; при солнечном свете интенсивность света поднимается выше начальной точки, Контроллер задерживает 10 минут, чтобы подтвердить, что выходной сигнал закрыт, и нагрузка перестает работать.
2, Свет активирован + режим отключения.
Когда нет солнечного света, интенсивность света падает до начальной точки, контроллер задерживает 10 минут, чтобы подтвердить сигнал запуска, затем нагрузка включена и нагрузка начинает работать. Когда нагрузка работает до установленного времени, нагрузка закрыта. Конкретное время настройки можно увидеть в способе настройки режима работы нагрузки.
3, режим отладки
Для отладки системы, это же как чисто оптический режим управления, только устранение 10 минут задержки судя выход оптический сигнал управления, и сохраняя все другие функции. Оптический сигнал-выключить выход нагрузочного терминала, а неоптический сигнал-включить выход нагрузочного терминала. При установке и отладке удобно проверять правильность установки системы.
4. режим ручного переключения.
Этот метод вручную открывает и закрывает выход нагрузки и нажимает кнопку настройки для выполнения действия переключателя на стороне нагрузки.

Технические параметры:

Технические характеристики

MPPT30

Номинальное напряжение

12 В/24 В

Максимальный ток нагрузки

30A

Вход диапазон напряжения

12 В~ 20 В/24 В ~ 40 В

Длина менее1 мВ случае

Зарядка падение напряжения цепи

<0,25 В

Длина менее1 мВ случае

Цепи Разряда падение напряжения

<0,05 В

Защита от перегрузки

17 В/34 В

Полный отключения

13,7 В/27,4 В

Из-за недостаточного напряжения отключение

10,5~ 11 В/21 В ~ 22 В

Компенсация температуры

-3mv/По Цельсию/элемент

Без нагрузки потери

Менее 20mA

Максимальный Спецификация

4Мм2

Рабочая температура окружающей среды

-25По Цельсию-55 C

Английский Описание:

Посылка в том числе:
1. 1 шт. солнечный регулятор
2. 1 шт. Руководство пользователя
3. 1 шт. датчик температуры

Это совместимый контроллер Заряда MPPT PWM intelligent/efficient/energy saving, он не только эффективная функция зарядки контроллера MPPT для автоматического отслеживания максимальной точки мощности, на 10-30% выше, чем обычная эффективность зарядки контроллера, также имеет резервную экономию энергии, чем 30% энергии, чем обычный контроллер, резервная Потребляемая мощность только

Введение продукта

Солнечная ЖК-серия-своего рода умная, многоцелевая Солнечная зарядка и Солнечная

Таблица данных

Параметры/модель

MPPT10

MPPT20

MPPT30

MPPT40

Максимальная мощность тока

12A

20A

30A

40A

Установка Лин (mm2)

4mm2

8mm2

10mm2

12mm2

Линия установки (AWG)

10 (AWG)

8 (AWG)

7 (AWG)

6 (AWG)

Вес

280 г

300 г

475 г

480

Размеры

143x89x46 (мм)

187*97*61 (мм)

Системы потери нагрузки

Менее 13mA

Петля Buck

Менее 100mV

Параметры

Батарея поплавок напряжение

13,8 В (12 В системы)/27,6 В (24 В система)

Защита аккумулятора (под напряжением)

10,6 В (12 В системы)/21,2 В (24 В система)

Напряжение восстановления аккумулятора (под напряжением)

12,6 В (12 В системы)/25,2 В (24 В система)

Режим зарядки

MPPT + ШИМ режим

Рабочая Температура

-10 C ~ 60 C

Для хранения Температура

-30 C ~ 70 C

Требования к влажности

Менее 90%, без конденсации

Температура компенсации

-4 мВ/ячейка/с

Температурный зонд (встроенные компоненты)

NTC 100 К thermistats

Максимальное открытое напряжение солнечной панели

18 В-24 В (12 В системы) 36 В-48 В (24 В система)

Солнечные панели максимальное напряжение открытого замыкания (В)

Меньше чем 48 В

(Корпуса) Стандартная конфигурация В системы 12 В

Пиковое напряжение панели солнечных батарей

18 В-25 В

18 В-25 В

18 В-25 В

18 В-25 В

Пиковая мощность панели солнечных батарей

50 Вт-130 Вт

100 Вт-260 Вт

200 Вт-380 Вт

Менее 500 Вт

Модель

MPPT10

MPPT20

MPPT30

MPPT40

Батарея Стандартное напряжение

12 В

12 В

12 В

12 В

Батарея Емкость

Более 100AH

Более 200AH

Более 300AH

Более 400AH

Установка Лин (mm2)

4mm2

8mm2

10mm2

12mm2

Линия установки (AWG)

10 (AWG)

8 (AWG)

7 (AWG)

6 (AWG)
