Изолированный промышленного класса восемь порт 8 способ RS485 hub дистрибьютор

Изолированный промышленного класса восемь порт 8 способ RS485 hub дистрибьютор

Активный тип изоляции промышленного класса восемь портовRS485Концентратор usb485Ретранслятор485Компонентов

SCM интеллектуальный мониторинг и контроль, автоматическая изоляция порта короткого замыкания!

Входной источник питания:DC9~24 V Широкий диапазон входного напряжения постоянного тока

Почему вам нужен концентратор 485?
Согласно стандарту RS485 IEEE, витая пара топологии проводки, которая соответствует стандарту RS485 промышленного автобуса должны быть следующими:

Но во многих случаях условия проводки могут быть следующими:

Больше времени:

Приведенные выше двух видов проводка не до стандарта RS485 автобус, 485 высокая частота сигнала концевая кабельная муфта будет отражаться обратно несколько конец отражения более серьезная, В результате так называемой перекрестной производительности для ошибки данных, скорость ошибок высока, реальный движущийся мяч головы машины, но не касаться работы. Некоторые технические сотрудники, что сигнал слаб, затем усилитель ретранслятора, даже перекрестный сигнал также усиливается, но более важно, на этот раз с концентратором, физическая структура сети слой сегментация в изоляции, один автобус, чтобы решить проблему немедленно, как показано ниже:

Краткое введение:

Autodev RS485HUB-F8Active изоляции концентратор (485Компонентов485Фрезерный станок485Конвертер является продуктом, который разработан на заказ для высокого требования места. Совместимость продуктаRS485Отраслевым стандартам. Нанесите на паруRS485Возможно расширение связи, расширение расстояния связи и изоляция связи дифференциальных сигналов связи.RS485Расширение сигнала1500РисСлева и справа, каждыйRS485Выходные порты могут быть каскадными256Узел, поэтому фактическую теорию можно каскадировать256X8 = 2048Узел. Все восемь портов независимы.DC-DCИзоляция питания, изоляция сигнал связи, множественная изоляция какRS485Связь обеспечивает эффективную защиту.

AutodevRS485HUB-F8Концентратор прост в использовании, только необходимо получить доступ к концентратору в коммуникационной сети, управлять потоком данных без использования дополнительных, конвертер автоматический контроль передачи данных и приема потока. Весь процесс связи Полностью прозрачен. Продукт разработан в соответствии с схемой промышленного контроля, и источник питания полностью изолирован. Связь полностью изолирована! Он имеет характеристики сильной анти-помех способности, дальнее расстояние передачи, высокая скорость и стабильная работа. Он широко используется в машине посещаемости,ICКарточная система, система управления промышленной автоматизацией, система контроля доступа к картам зарядки, система парковки, автоматическая банковская система, система зарядки автобусов, столовая система Shoufan, дорожный пост с шлагбаумом.

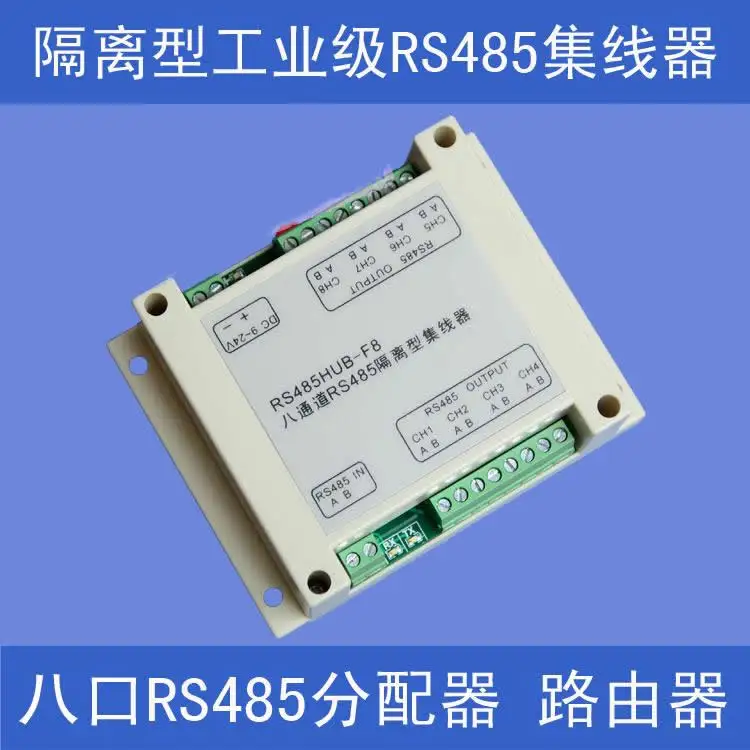

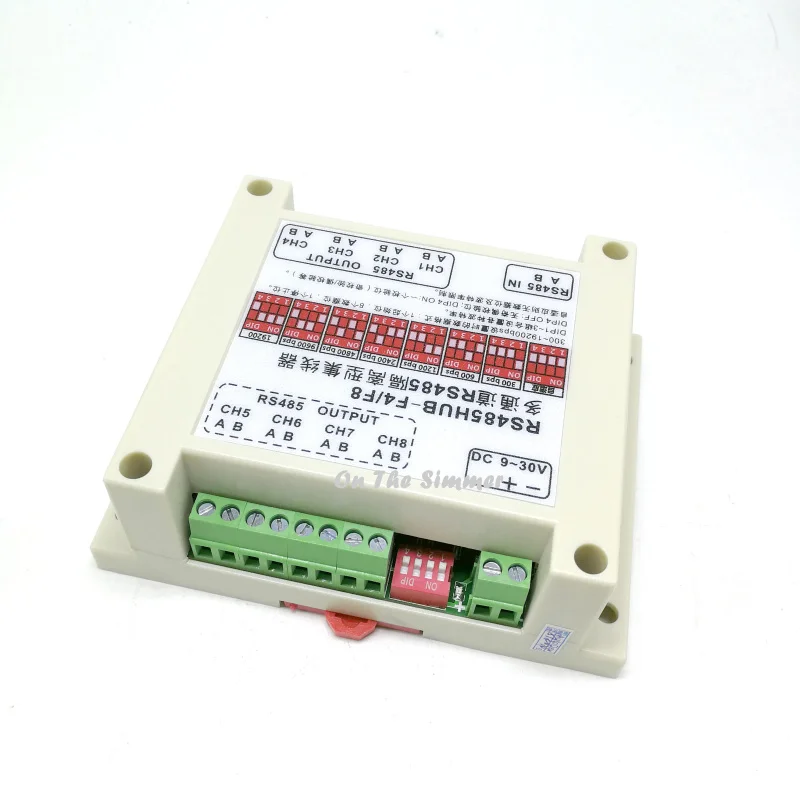

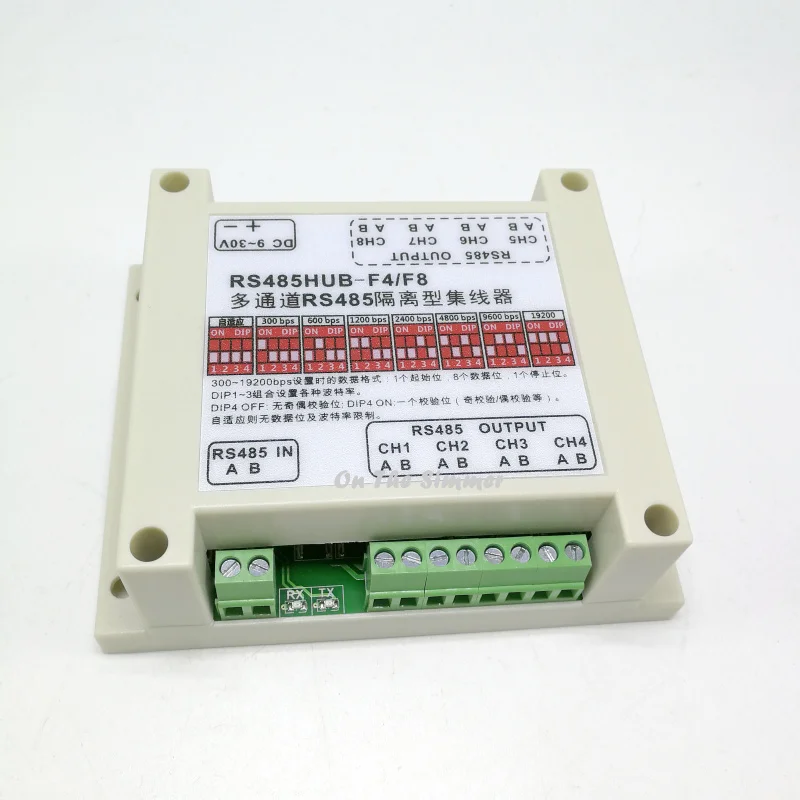

Изображение продукта:

Профессиональная установка din Руководство:

Мощность вход принимает высокую эффективность DC-DC регулятор напряжения IC LM2576, без использования 34063, 34064 и другие Поддельные Дешевые Мощность решения!

Функциональные характеристики:

1Активный тип изоляции, встроенный в промышленном уровнеDC-DCИзолированный источник питания модуль, восемь портов используется8НезависимыйDC-DCМодуль питания обеспечивает абсолютную электрическую изоляцию между каждым портом.

2Связь изоляции8Весь дорожный выход импортируется полностью изолированный485Коммуникационная микросхема обеспечивает полную изоляцию связи, сильную способность анти-помех и дальнее расстояние связи.

3,Интеллектуальный мониторинг и контроль данных связи с помощью одного микрокомпьютераДля автоматической изоляции порта короткого замыкания.

4Профессиональный интерфейс технология автоматического управления потоком данных, Автоматическая идентификация и контроль направления передачи данных;

5,1500 WЗащита от перенапряжения Защита от перегрузки15KVЭлектростатическая защита,2500 VСвязь изоляция;

Связь параметры:

Соответствие стандартам:EIA RS-485Стандарт

RS-485Сигнал:A +,В в-режиме

RS-485Сигнал:A +,В в-режиме

Режим работы: асинхронная передача, точка-точка, точка-многоточечная, два провода и половина дуплекса.

Средняя передача: общая линия, витая пара или экранирующий провод, рекомендуется использовать экранированную витую пару или специальный провод связи.

Скорость передачи данных:300~115200bpsАвтоматическое обнаружение скорости передачи последовательного сигнала

Контроль направления: Автоматическая идентификация направления и автоматический контроль направления передачи данных.

Дальность передачи:1500Рис

Протокол связи: Прозрачная передача

Интерфейс защиты:1500 WЗащита от перенапряжения Защита от перегрузки15KVЭлектростатическая защита,2500 VИзоляция связи, защита от молнии

Рабочая среда:0Градусов по Цельсию60Градусов по ЦельсиюОтносительная влажность5%~95%

Каскад: Каждая дорогаRS485Выходные порты могут быть увеличены каскадом в большинствеRS485Оборудование256Один,8Дорожного движенияRS485Расширенный выход может быть каскадным2048Узел. Количество устройств, которые могут быть каскадированы в практическом приложении, зависит от количества устройств, используемых другими устройствами.485Тип чипа, в настоящее время общий485Чип можно каскадировать32Для узлов связи увеличенный тип может быть каскадирован в большинстве случаев.256Сообщение узел. Конечно, количество узлов, которые могут быть применены на практическом уровне, также относится к среде связи, проводному стержню, дистанции связи и скорости связи.

Рабочий Блок питания:

Входной источник питания:DC9~24 V Широкий диапазон входного напряжения постоянного тока

Мощность Потребляемая мощность: статический120mAСлева и справа, динамический120mA

Внешний размер:

Длина x Ширина x Высота:115X 90X 40Мм

Корпус: высококачественный пластиковый корпус, высокий коэффициент безопасности изоляции. Профессиональный промышленный корпус пульта ДУ, DIN руководство с установкой рейки.

Цвет: компьютера белого цвета

Вес:141Грамм

В комплект входит:

Один из восьми концентраторов RS485.
