Компьютер CNC автоматическая катушка обмотки машина для проволоки 0 03 1 2 мм 400

Компьютер CNC автоматическая катушка обмотки машина для проволоки 0 03 1 2 мм 400

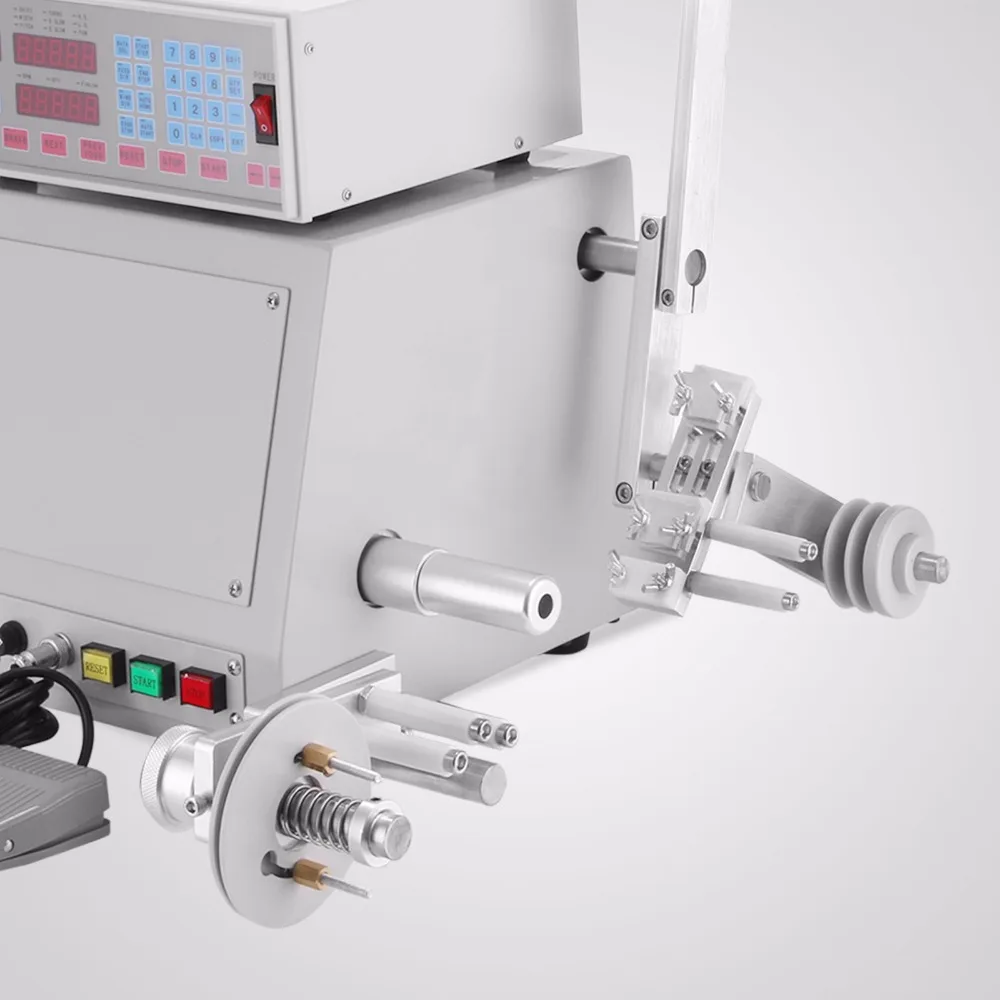

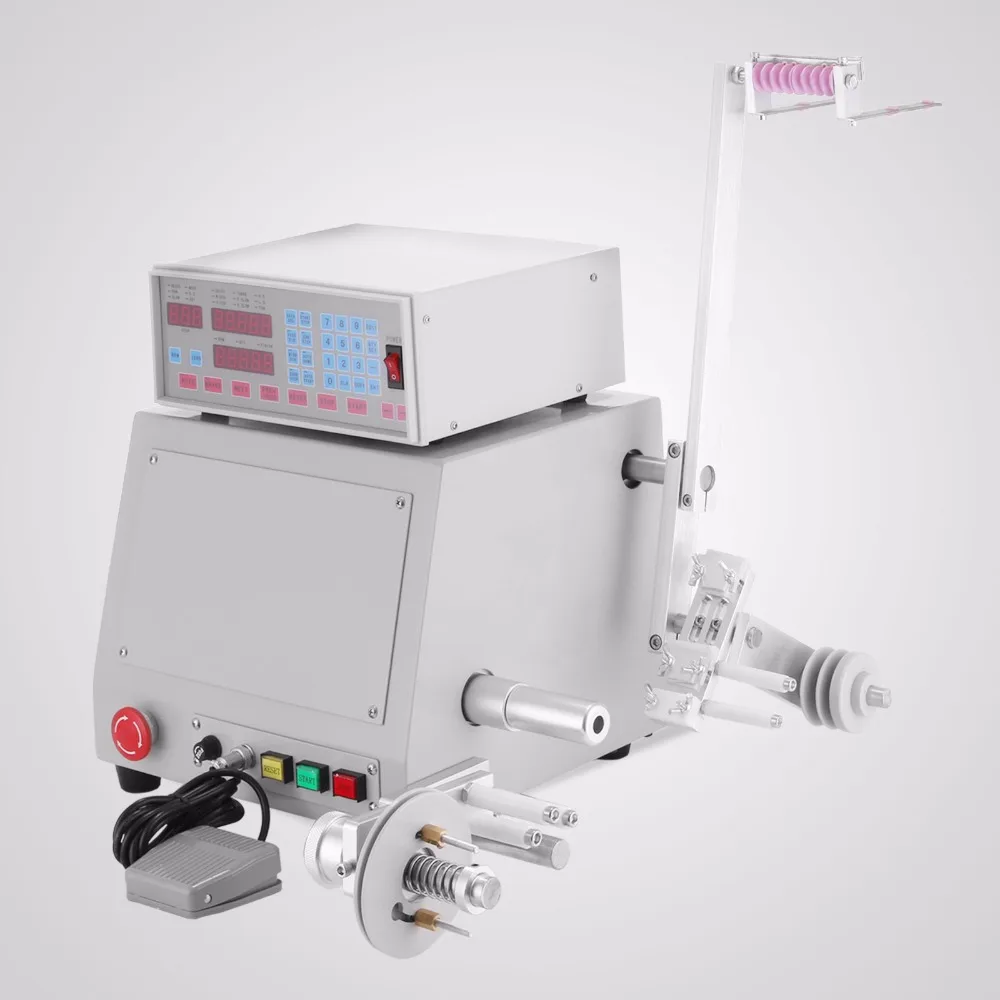

Машина не только сохраняет все особенности предыдущих конструкций, она также имеет низкий уровень шума и менее чувствительна к внешним колебаниям мощности. Он оснащен интегрированной конструкцией: установка шагового двигателя, контроллер скорости двигателя постоянного тока, тормоза и контроллеры поставщика питания в один блок управления, одновременное снижение размера, высокая производительность и низкая стоимость.

Преимущества:

1. Конструкция микропроцессора с одним чипом, имеет более высокую производительность и более высокие функции; Она также менее чувствительна к внешним колебаниям мощности или внешним электромагнитным помехам.

2. Память использует флэш-память, емкость, способная хранить до 1000 шагов данных обмотки, 9 параметров обмотки и 5 вариантов могут быть независимо назначены для каждого шага. Выключение памяти без аккумулятора.

3. Скорость намотки может быть определена с помощью клавиатуры передней панели, что позволяет легко программировать многошаговые и многоскоростные настройки.

4. Направляющий шаговый двигатель с шаговым валом с постоянным током, обеспечивающим быструю проводную направляющую скорость.

5. Направляющий траверс вал предлагает 99 шагов выбор скорости движения.

6. Программное обеспечение может быть Обновлено через персональный компьютер.

Управление:

I. Процедура настройки (сохранить положение продуктов)

1. Включите, нажмите клавишу reset

2. Нажмите клавишу Home, нажмите номер, нажмите Enter; Нажмите клавишу Finish; Нажмите номер; Нажмите Enter)

Например: если вы хотите сохранить информацию о продукте на шестом этапе. Процедуры должны идти следующим образом: нажмите клавишу Home, нажмите 6, нажмите Enter; Нажмите клавишу Finish; Нажмите 6; Нажмите Enter. Различные продукты могут быть сохранены в разных положениях с использованием разных чисел. Когда необходимо использовать набор товаров, вам просто нужно узнать представленное количество этого продукта, цифры от 1 до 999 для представления различных позиций продуктов.

II. Установите параметры обмотки каждого шага

1. Нажмите кнопку настройки последовательности шагов. Нажмите клавишу Enter (теперь светильник начальной точки включен), установите начальную точку, нажмите кнопку & larr; Или & rarr; Для регулировки.

2. Нажмите Enter (теперь светильник шириной включен), установите ширину смещения обмотки нажмите & larr; Или & rarr; Ключ для регулировки настройки или прямого нажатия чисел.

3. Нажмите на ввод (теперь светильник диаметра провода включен); Установите Диаметр медного провода.

4. Нажмите Enter (теперь светильник общего числа катушек включен); Установите количество общих катушек

5. Нажмите на ввод (теперь закрутите медленный светильник); Установите количество пусковых катушек.

6. Нажмите Enter (теперь конечный медленный светильник включен); Установите медленные катушки.

7. Нажмите Enter (теперь высокоскоростной светильник включен); Установите скорость вращения от 1 до 99. 1 самый медленный и 99 самый быстрый.

8. Нажмите Enter (теперь светильник с низкой скоростью включен; Установите скорость вращения с низкой скоростью от 5 до 10)

9. Нажмите Enter (теперь светильник recede включен). Там нет необходимости устанавливать для опускание. Просто нажмите Enter, затем нажмите Reset, готово.

III. Установите направление обмотки и Направление смещения обмотки

1. Нажмите клавишу настройки, нажмите клавишу home, затем нажмите клавишу направления обмотки и клавишу направления смещения обмотки, нажмите клавишу ВВОД и нажмите клавишу Reset.

2. Когда светильник находится в направлении смещения обмотки, ряд полюса должен быть расположен слева направо. Если светильник выключен, то справа налево.

3. Единица начальной точки, ширина и диаметр-мм. Десятичная точка будет автоматически отображаться. Если вы хотите установить диаметр 0,16 м, нажмите 160.

Область применения:

Средний или Малый трансформатор, реле, катушка связи, катушка зажигания и другие намоточные продукты.
