Техническое описание

GW80170 большой12 В постоянного токаЧервячный мотор-редуктор

Товар

Напряжение
(V)

Без нагрузки
Скорость
(Об/мин)

Загрузка
Скорость
(Об/мин)

Номинальная
Крутящий момент
(N · см)

Номинальная
Ток
(A)

Номинальная
Мощность
(Ш)

Размеры
(Исключая вал)

Вал (мм)

Сетка
Вес

GW80170 1:80

12 В постоянного тока

15

11

1500

15,00

90

255x96x115 мм
10.04x3.78x5.22 дюймов

Φ14
Выходное отверстие

3,9 КГ
8,6 Ib

GW80170 1:60

20

15

1900

GW80170 1:50

24

18

2100

GW80170 1:40

30

22

1800

GW80170 1:30

40

30

1450

GW80170 1:20

60

45

1050

GW80170 1:15

90

67

700

GW80170 1:10

120

90

530

GW80170 1:7.5

160

120

400

GW80170 1:5

240

180

260

GW80170 большойПостоянный ток 24 ВЧервячный мотор-редуктор

Товар

Напряжение
(V)

Без нагрузки
Скорость
(Об/мин)

Загрузка
Скорость
(Об/мин)

Номинальная
Крутящий момент
(N · см)

Номинальная
Ток
(A)

Номинальная
Мощность
(Ш)

Размеры
(Исключая вал)

Вал (мм)

Сетка
Вес

GW80170 1:80

Постоянный ток 24 В

20

15

1500

8,00

100

255x96x115 мм
10.04x3.78x5.22 дюймов

Φ14
Выходное отверстие

3,9 КГ
8,6 Ib

GW80170 1:60

27

21

1900

GW80170 1:50

33

25

2200

GW80170 1:40

41

31

1900

GW80170 1:30

55

42

1500

GW80170 1:20

82

62

1100

GW80170 1:15

110

83

820

GW80170 1:10

165

125

560

GW80170 1:7.5

220

167

420

GW80170 1:5

330

250

280

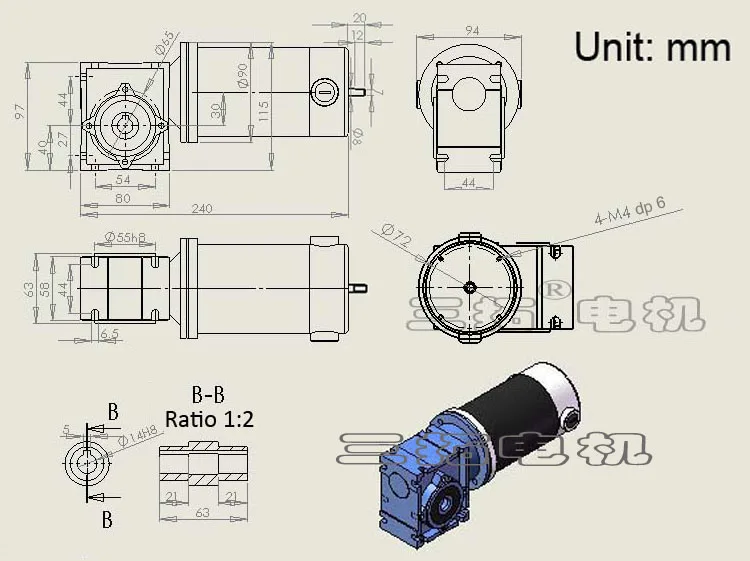

Размерный рисунок

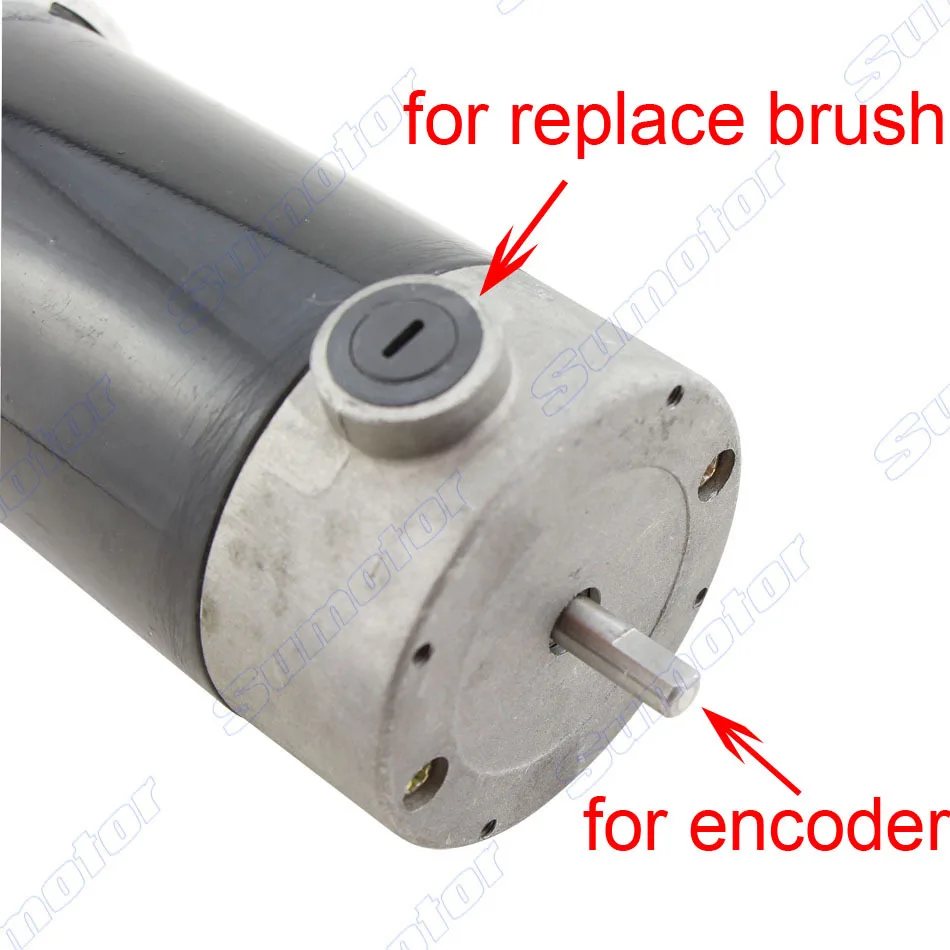

Задний вал Φ8*20 используется для установки кодировщика и тормоза (4-M4, deepth 6 мм).

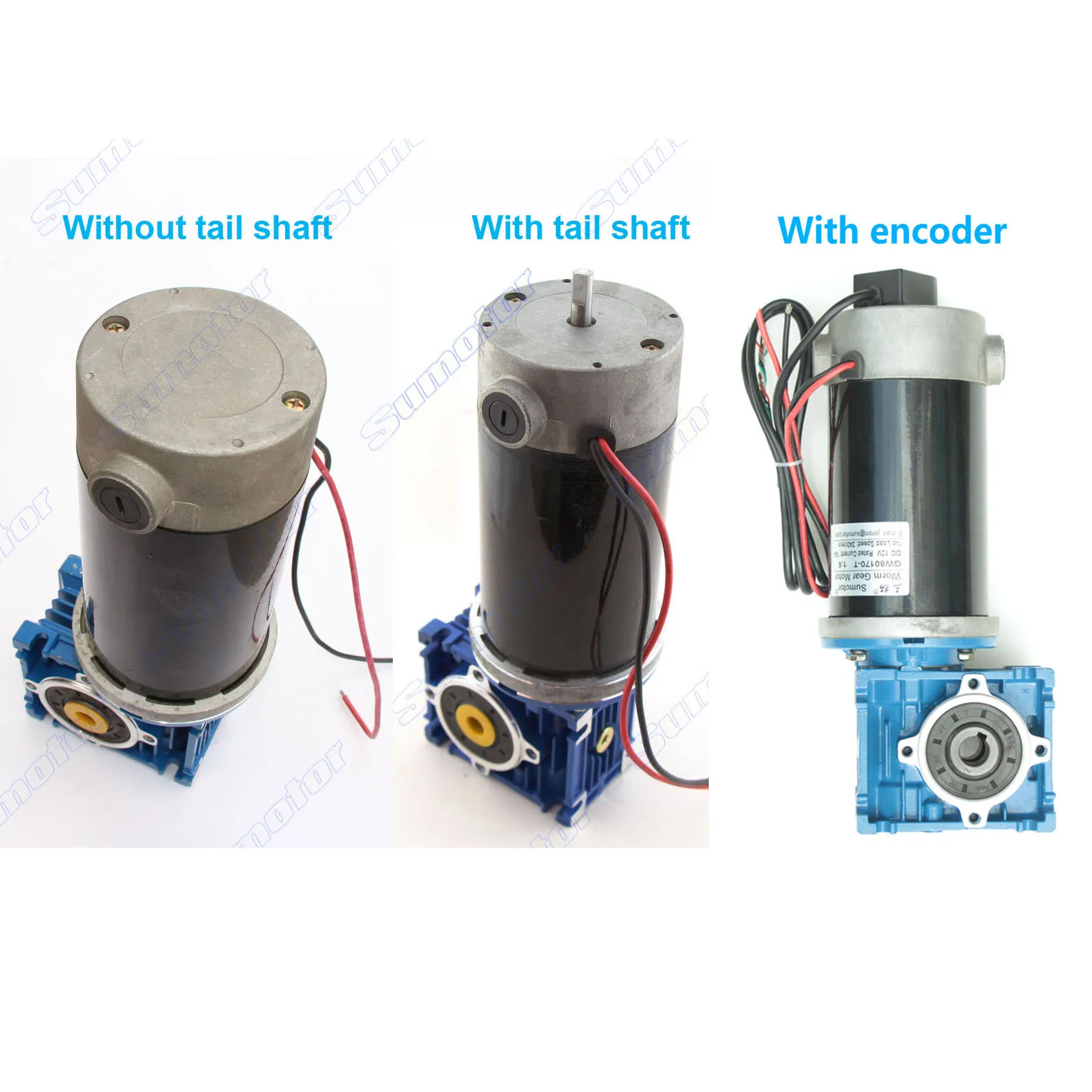

Мы можем поставить кодировщик и тормоз, свяжитесь с нами, если вам нужно.

Характеристики Датчика

Напряжение: 3,3 V - 5V DC

Рабочая температура: -25 ℃ - + 85 ℃

Частота: 300 кГц

Выходной сигнал: AB квадратная волна

Разрешающая мощность (р. П.): 100 PPR (мы можем сделать 2-3600 PPR)

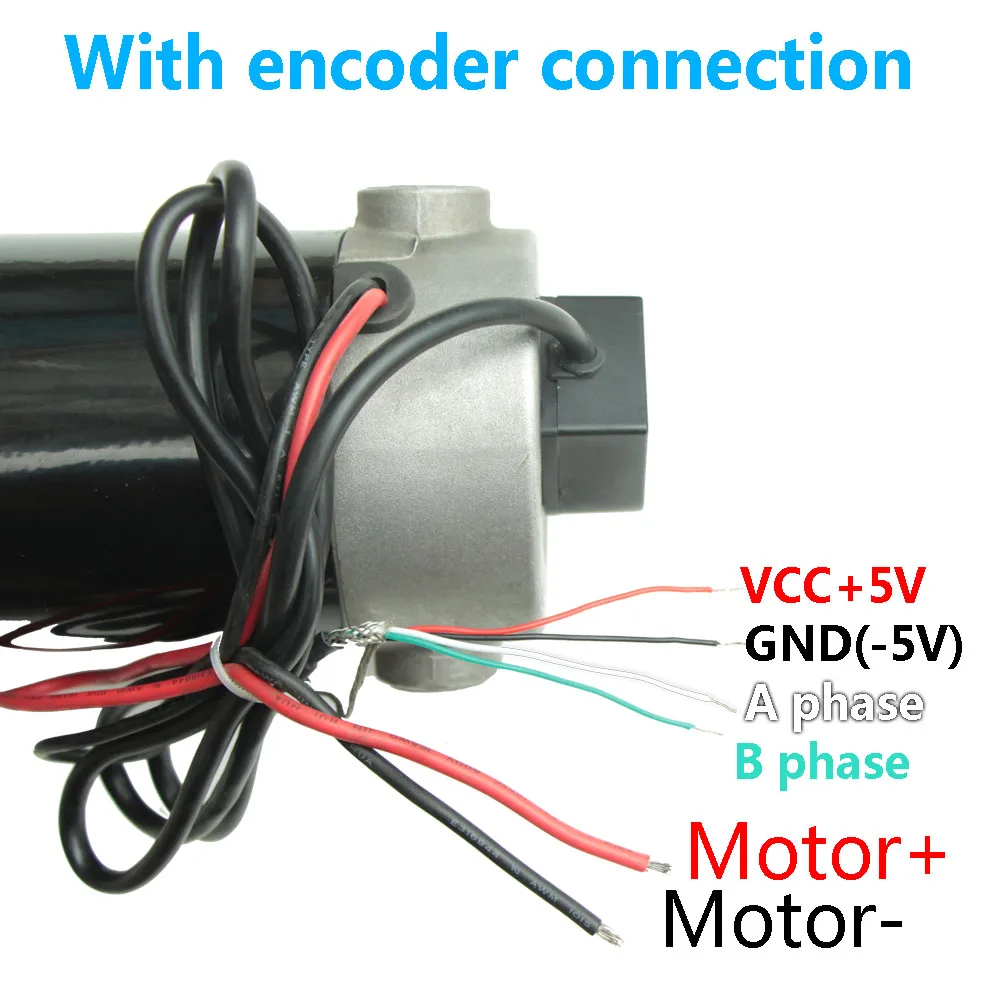

Красный:VCC (+ 5 В)

Черный:GND (-5 В)

Белый: Singal A

Синий: Singal B

Предупреждение: неправильное подключение сгорит кодировщик.

Применение

Этот тип является миниатюрным червячным двигателем постоянного тока, который может изменить направление вращения вала, в то время как проводка положительная и отрицательная быть изменена.

У него также есть две характеристики:
1 с самоблокирующимся, выходной вал не может вращаться при выключении, это самоблокирующийся.
2 коробки передач выходной вал и вал двигателя приходят прямоугольник, он широко используется в различных случаях, которые требуют специальной установки размера.

Согласно этим характеристикам, Червячные моторы широко используются в окнах и дверях, мини-лебедках и других случаях.

Есть много других моделей этой серии червячного мотора в следующем списке спецификаций для вашей справки.

Вам может понадобиться двойной выходной вал, Одиночный выходной вал:

Вас также могут заинтересовать угольные щетки;

Пара углеродных кистей для замены двигателя постоянного тока R80170 GW80170

Предупреждение:

Пожалуйста, поместите двигатель, лежащий вместо стоячего, чтобы избежать ненужных проблем, особенно поломайте коробку передач.

Вам может понадобиться:

Как выбрать двигатель.

Подтвердите напряжение, крутящий момент, структуру, рабочее правило.

Напряжение: DC/AC, значение напряжения.

Структура: правый угол выхода, прямой выход, назад и назад, работа вращения, линия работы.

Правило работы: Как долго работать в период.

Крутящий момент: постоянный рабочий крутящий момент не должен превышать 75% от номинального крутящего момента двигателя. Моментальный рабочий крутящий момент не должен превышать номинальный крутящий момент двигателя.

Двигатель под нагрузкой, измеряемый ток не должен превышать номинальный ток двигателя. При необходимости вы можете установить устройство защиты от перегрузки по току.

Выберите источник питания:

Перед началом работы Проверьте напряжение источника питания, если это правильно.

Для двигателя постоянного тока, с учетом пускового тока намного больше, чем номинальный ток, максимальный источник питания. Ток должен как минимум на 67% выше, чем номинальный ток двигателя.

И следует учитывать поток тока-назад, когда двигатель останавливается.

Почему двигатель не работает?

Если ваш двигатель имеет низкую скорость, следует внимательно следить за дополнительным низкоскоростным двигателем. Подключение, если правильно, и другие электрические части, если это нормально. Все товары из нашего магазина были протестированы перед отправкой, и лучшая посылка. Если у вас возникли проблемы, пожалуйста, свяжитесь с нами.

ПРИМЕЧАНИЯ по установке и эксплуатации:

Не храните и не работайте в условиях высокой температуры или влажности и Избегайте использования газа.

Осевое направление вала двигателя и радиальное направление подшипника не должны превышать его способность.

При установке зубчатых колес/звездочек/шкивов на выходной вал, не допускайте необычного удара.

При фиксации двигателя длина винтов не должна быть слишком длинной или сломает внутренний двигатель деталей.

О шуме:

Высокоскоростной мотор постоянного тока будет производить небольшой шум, если очень заботится о шуме, пожалуйста, свяжитесь с нами.

Все размеры чертежей по умолчанию единицы измерения "мм".
