1. Описание:

XY-BLDC-это трехфазный контроллер двигателя BLDC мощностью 200 Вт. Поддерживает PLC 0-5 в с управлением аналогового сигнала и PWM до 0-5 в управления.

2. Особенности:

1>. Трехфазный контроль датчика Холла

2>. Привод 200 Вт Высокая мощность BLDC мотор

3>. Переключение вперед и назад

4>.0-5 в аналоговый сигнал

3. Параметры:

1>. Название продукта: XY-BLDC трехфазный контроллер двигателя BLDC

2>. Модель: XY-BLDC

3>. Рабочее напряжение: 12-30 В постоянного тока

4>. Номинальный ток: 7A

5>. Пиковый ток: 10A

6>. Мощность привода: 200 Вт

7>. Угол вращения двигателя BLDC: 120 градусов (макс.)

8>. Защита от перегрузки по току: Да

9>. Управление вперед и назад: Да

10>. Управление тормозом: Да

11>. Контроль ШИМ: Да

12>. С управлением аналогового сигнала: Да

13>. Рабочая температура:-40 ℃ ~ 85 ℃

14> Рабочая влажность: 0% ~ 95% относительной влажности

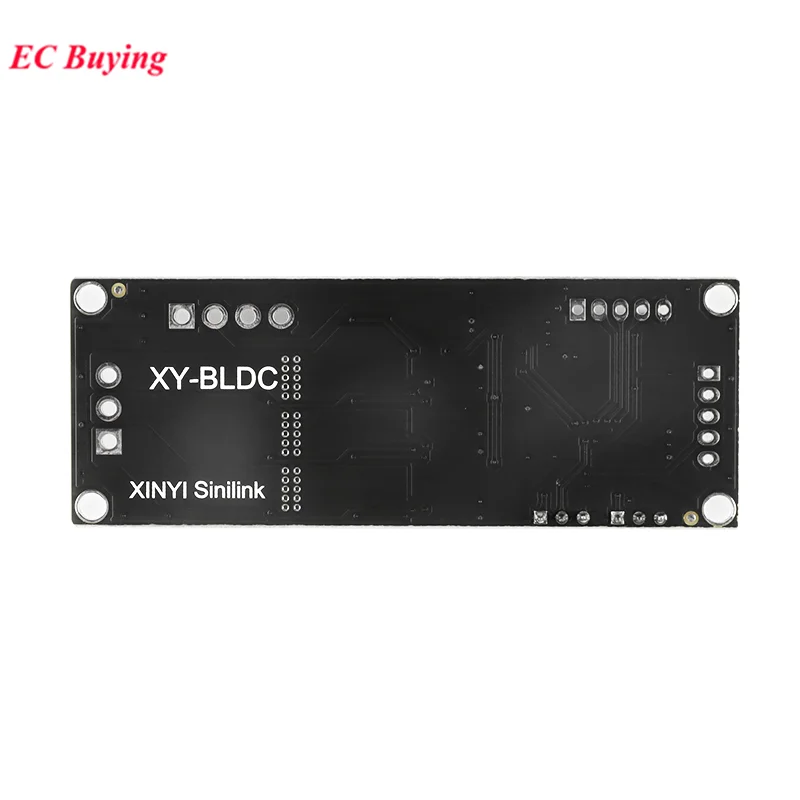

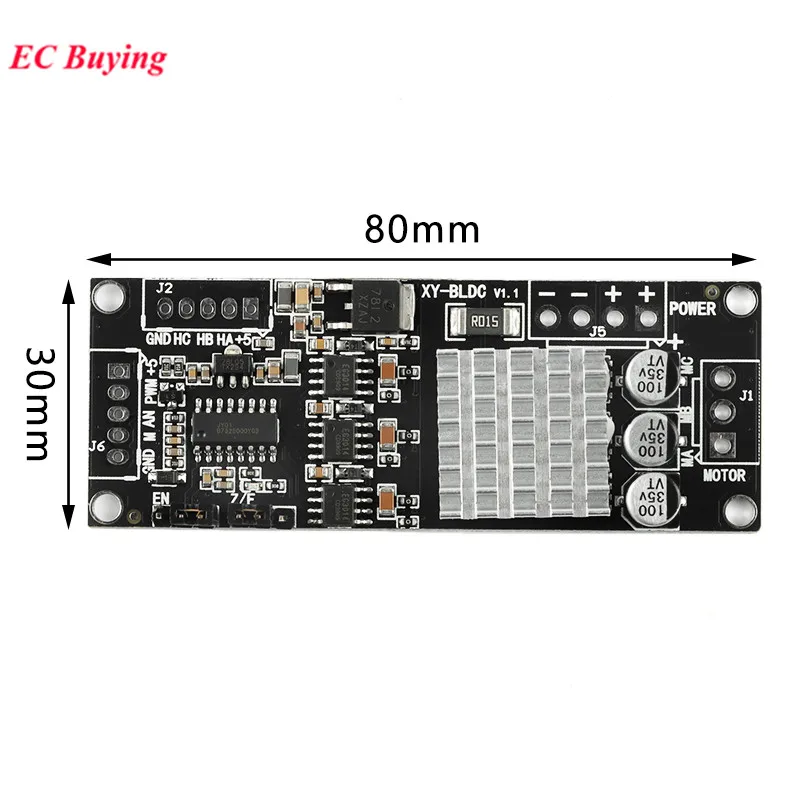

15>. Размер модуля: 80*30*12 мм

4. Входной/Выходной сигнал:

1>. Входной сигнал ШИМ: амплитуда ШИМ 5 В. Рекомендуемая Частота ШИМ-1 кГц-10 кГц. Входная форма «ШИМ» интерфейс.

2>. Аналоговый Входной сигнал: аналоговый сигнал 0-5 В. Пользователь может подключить 10K-100Kohm потенциометр между 'NA' и 'GND' интерфейсом.

3>. Управление вперед и назад: необходимо остановить, прежде чем изменить направление вращения двигателя. Строго запрещено менять направление во время вращения двигателя, что приведет к повреждению монтажной платы. Выбор состояния движения на борту jump cap. Он также может быть подключен к другим кнопкам или контрольным сигналам.

4>. Выходное напряжение 5 В от '5V' и 'GND' интерфейса. Но его максимальный выходной ток составляет около 10 мА.

5>. Импульсный сигнал на выходе. Его Выходная амплитуда составляет 5 В. Каждый Пульс представляет один оборот двигателя. Он может измерять скорость вращения двигателя.

6>. Интерфейс J1: используется для подключения трехфазного BLDC двигателя.

7>. Интерфейс J2: он используется для подключения датчика Холла от двигателя BLDC.

8>. Интерфейс J5: используется для подключения рабочего напряжения.

9>. Интерфейс J6: используется для подключения входного/выходного сигнала управления.

10>. Интерфейс EN: используется для запуска или паузы работы двигателя.

11>. Интерфейс Z/F: используется для выбора двигателя вперед и назад.

5. Используйте шаги:

1>. Подключите датчик Холла от двигателя до XY-BLDC и обратите внимание на последовательный интерфейс датчика.

2>. Подключите трехфазный провод двигателя XY-BLDC и обратите внимание на последовательность интерфейса датчика. Заказ должен совпадать, в противном случае:

2,1>. После включения, двигатель не может начать нормально, нет ответа или просто трясется один раз.

2,2>. Двигатель слегка вибрирует, и его трудно начать. Иногда требуется ручная работа.

2,3>. Двигатель может вращаться в одном направлении, но не может в другом, и некоторые из них имеют небольшой звук ванны.

2,4>. Двигатель запускается при сильной тряске и слабом звуке ванны, и компоненты, очевидно, являются горячими.

3>. Подключите контрольный сигнал и переключатель управления по мере необходимости.

4>. Подключите правильное рабочее напряжение.

5>. Проверка и работа!

6. Применение:

1>. Контроль охлаждающего оборудования

2>. Контроль отопительного оборудования

3>. Система Орошения

4>. Регулировка яркости лампы

7. Примечание:

1>. Необходимо добавить дополнительное охлаждающее оборудование, если мощность превышает 100 Вт или температура окружающей среды превышает 30 ℃.

2>. Во время отладки рекомендуется использовать небольшой источник питания, такой как источник питания 9V 1A, чтобы избежать повреждения модуля.
