Умный BMS-монитор с ЖК-дисплеем совместим LTO /LiFePO4/li-ion несколькими аккумуляторами |

Умный BMS-монитор с ЖК-дисплеем совместим LTO /LiFePO4/li-ion несколькими аккумуляторами |

Поддерживает только смартфон Android, приложение поддерживает только android.

У нас есть приложение на английском языке.

1、Мониторинг в реальном времени одноэлементного напряжения серии 4-96, общее напряжение 403 в, максимум 12 струн и минимум 4 струны управляются одним модулем (источник питания модуля от аккумулятора, поэтому общее напряжение одного модуля не должно быть меньше Чем 9 В, избыточные неиспользованные каналы должны быть подключены к положительному полюсу самой высокой батареи одного модуля), общее входное напряжение одиночного модуля не должно превышать 75 в, один раздел контроля диапазона напряжения is0-5V, общее входное напряжение master не должно превышать 60 в.

2. Мониторинг в реальном времени общего напряжения, заряда и разрядки тока, мощности, температуры и статистики фактического разряда Ач, Хост имеет способ обнаружения температуры в режиме реального времени трубки MOS, каждый модуль снабжен 1 каналом обнаружения температуры, в общей сложности 9 каналами обнаружения температуры.

3. Напряжение одного аккумулятора ниже, чем значение защитного набора, общий ток выше, чем значение защитного набора, И выход отключается, чтобы защитить аккумулятор от перегрузки. При зарядке любая секция напряжения выше установленного значения защиты, а зарядный ток выше установленного значения защиты, чтобы отрезать

Вход. Когда температура батареи или трубки MOS превышает установленное значение, отрежьте канал разрядки заряда.

4. Отображение емкости в реальном времени оставшегося процентного и оставшегося объема, а также отображение с графическим индикатором прогресса.

5. Рабочий светильник указывает на состояние работы системы.

6. Релейное решение лучше поддерживает высокое напряжение и высокий ток.

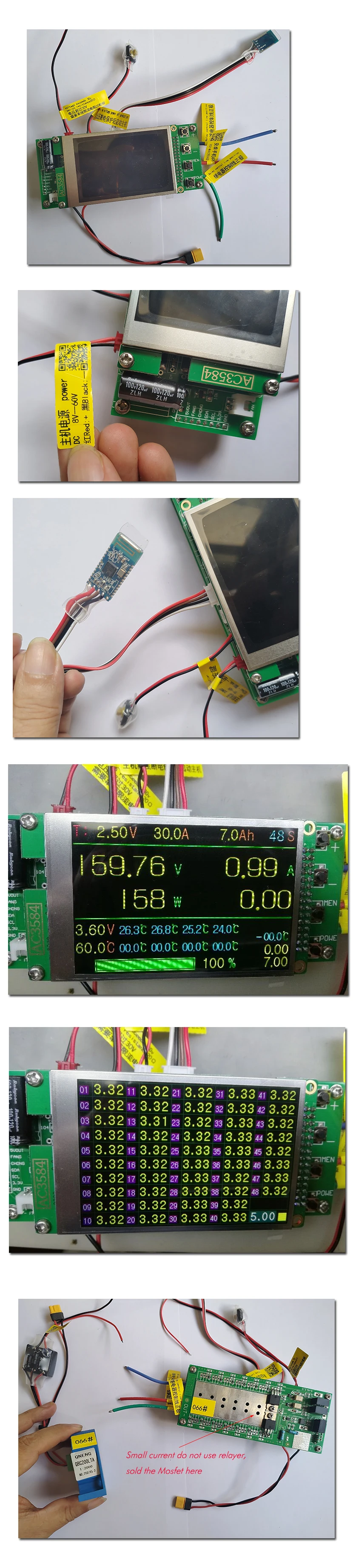

7 、 3,5-дюймовый IPS цветной экран дисплея, ультра широкий обзор угол, прозрачный рабочее состояние.

8. Мастер имеет функцию калибровки тока, общая ошибка напряжения составляет 1,2 мВ, поэтому нет необходимости калибровать.

9. Одинаковая конструкция порта зарядки и разрядки позволяет избежать подключения многих проводов.Зарядка и разрядка поддерживают один и тот же порт, а зарядка и разрядка также поддерживают различные порты.

10. Вся система имеет каскадную структуру модуля, с двухъядерным соединением с витой парой CAT5, расстояние связи до 40 метров (расстояние измеряется сетевой линией CAT5 в лабораторной среде, фактическое расстояние связи должно быть уменьшено, если есть большие помехи или выбор провода не подходит). В

Таким образом, мастер и модуль, модуль и модуль могут быть размещены на большом расстоянии;

11. Когда хост выключен, модуль перейдет в режим сна, а потребляемая мощность модуля составляет всего 4ua, что не приведет к потере заряда батареи. Модуль сбора может быть установлен рядом с батареей, что уменьшает длину линии баланса и поглощения помех. После того, как хост будет poweredoff, используемые параметры будут сохранены автоматически.

12. Модуль сбора имеет функцию автоматического баланса батареи, который балансирует падение напряжения батареи до падения 0,001 в. Эта функция должна быть автоматически сбалансирована, когда аккумулятор заполнен. Сбалансированный ток разряда is200mA, и большое количество тепла будет выделяться во время баланса. Необходимо обратить внимание на теплоотвод теплоотвода, прикрепленного к модулю термообработки.

13. Модуль и хост, Модуль и модуль разработаны в полной изоляции, все interfacescan могут быть горячим обменом, и те, которые не используются датчиком температуры, не могут быть подключены.

14. Хост имеет функцию активного рассеивания тепла. Когда температура трубки MOS хоста превышает 50 градусов, вентилятор будет автоматически охладиться сильным ветром, чтобы предотвратить разрыв трубки MOS из-за высокой температуры;

15. После того, как входной терминал подключен к зарядному устройству, он автоматически развлекает состояние зарядки и подсчитывает фактическую емкость, а также отображает зарядный ток и мощность одновременно. С увеличением емкости зарядки, первоначально используемая емкость будет постепенно уменьшаться, и индикатор прогресса будет тесно синхронизироваться с изменением мощности.

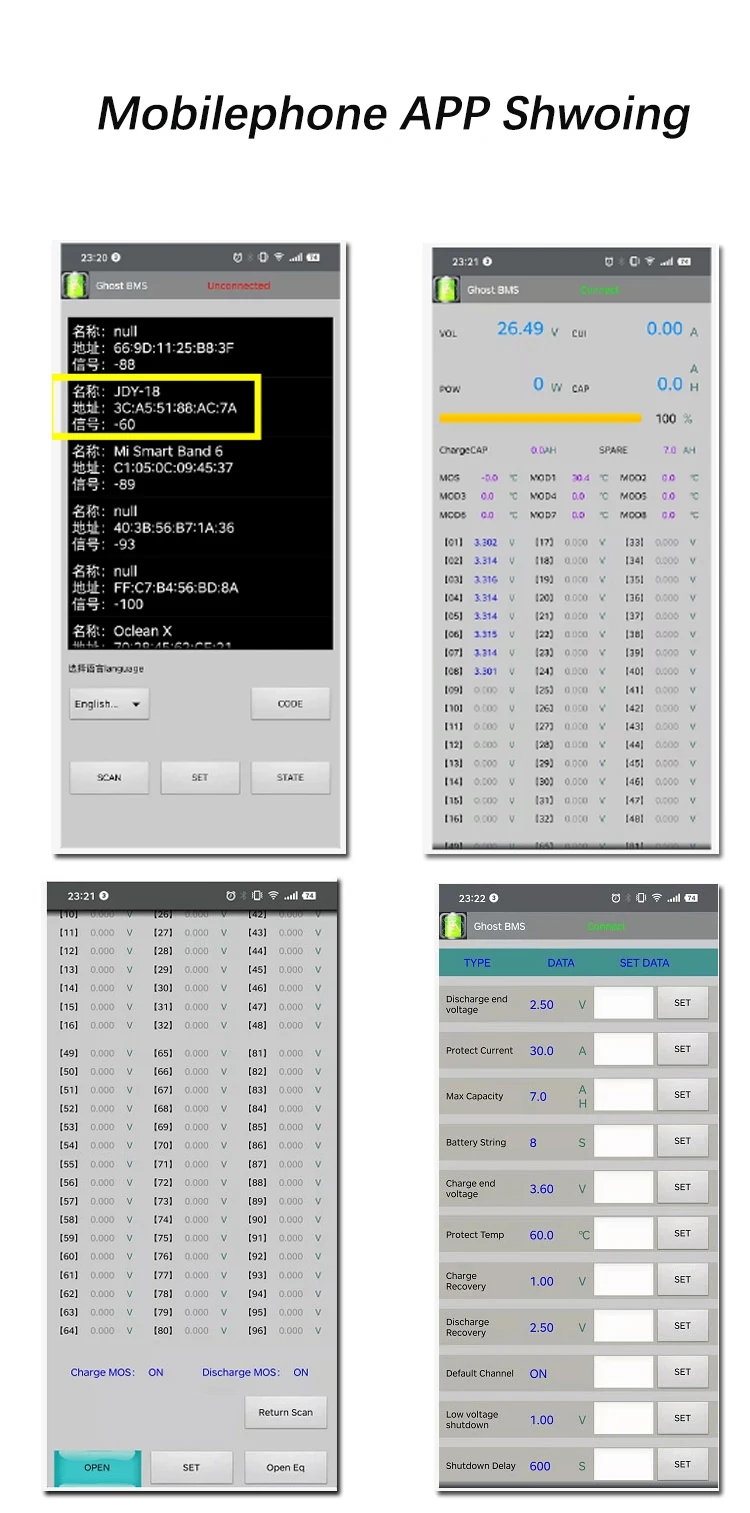

16. BMS поддерживает мобильное приложение, которое контролирует и контролирует любой статус и параметры хоста через Bluetooth. Когда происходит защита, мобильный телефон имеет запрос истории защиты, и причина последней защиты может быть задана.

17. В настоящее время, relayversion. Релейная версия поддерживает два способа подключения самепорта и отдельного порта и поддерживает использование датчика тока холла.

18. BMS имеет функцию автоматического управления зарядкой и разрядкой. После защиты зарядки, до тех пор, пока ток разряда будет обнаружен более чем на 200 мА, зарядный порт будет автоматически открыт для подготовки к следующей зарядке. После защиты от разрядки, если ток зарядного устройства обнаружен, что он превышает 200 мА,

Канал разряда будет открыт автоматически, и весь процесс будет завершен автоматически. В Чехол безопасности с такими проблемами asover перегрузки по току, защита от превышения температуры и wrongnumber батареи, заряда и разряда MOS прибор является closedat одно и то же время. В это время канал должен быть открыт после устранения неполадок.

19. Хост-инструмент отображает поддерживаемый ток, максимальный ток 999.9a, максимальная мощность 6500ah, максимальная мощность 65000w

MCU питание постоянного тока: от 8 В до 60 в

Рекомендуется использовать 12 В.Красный провод положительный, черный провод отрицательный.

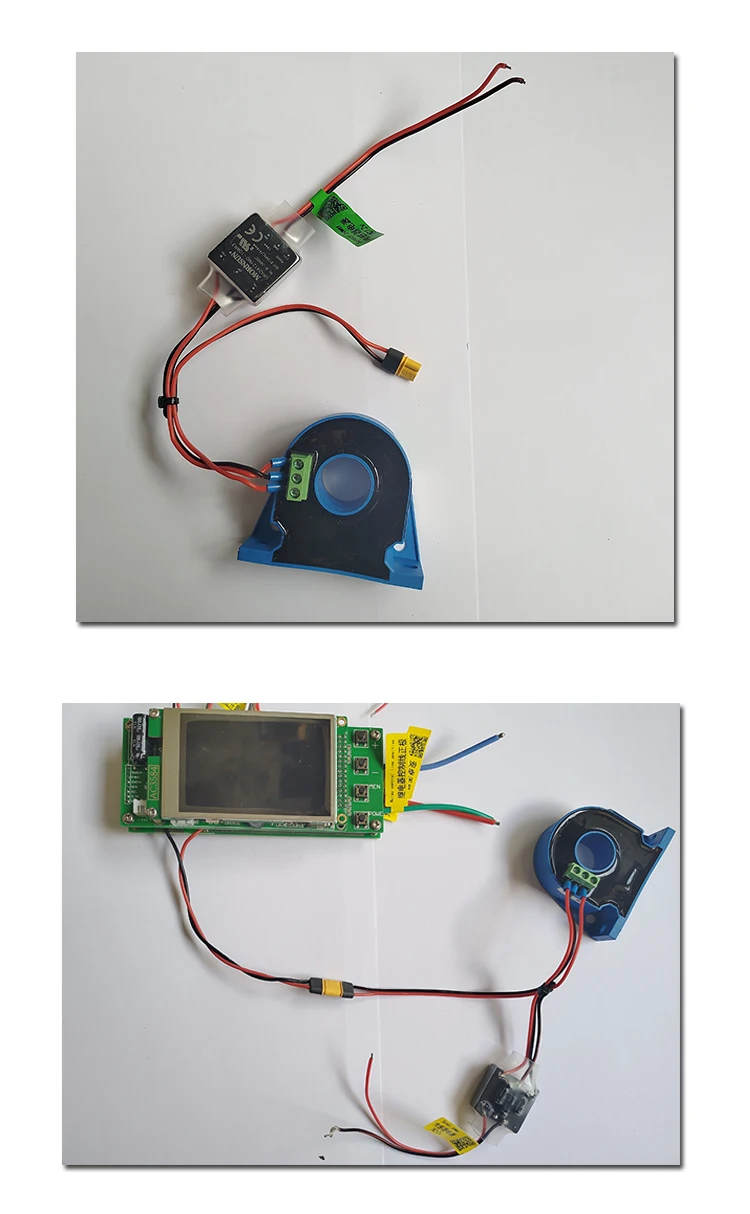

Датчик тока (Датчик Холла)

Рекомендуется использовать 12 В (Красный-положительный,Черный-отрицательный.)

Вход: постоянный ток: от 9 в до 36 В

Выход: ±, работающего на постоянном токе 12 В/416mA

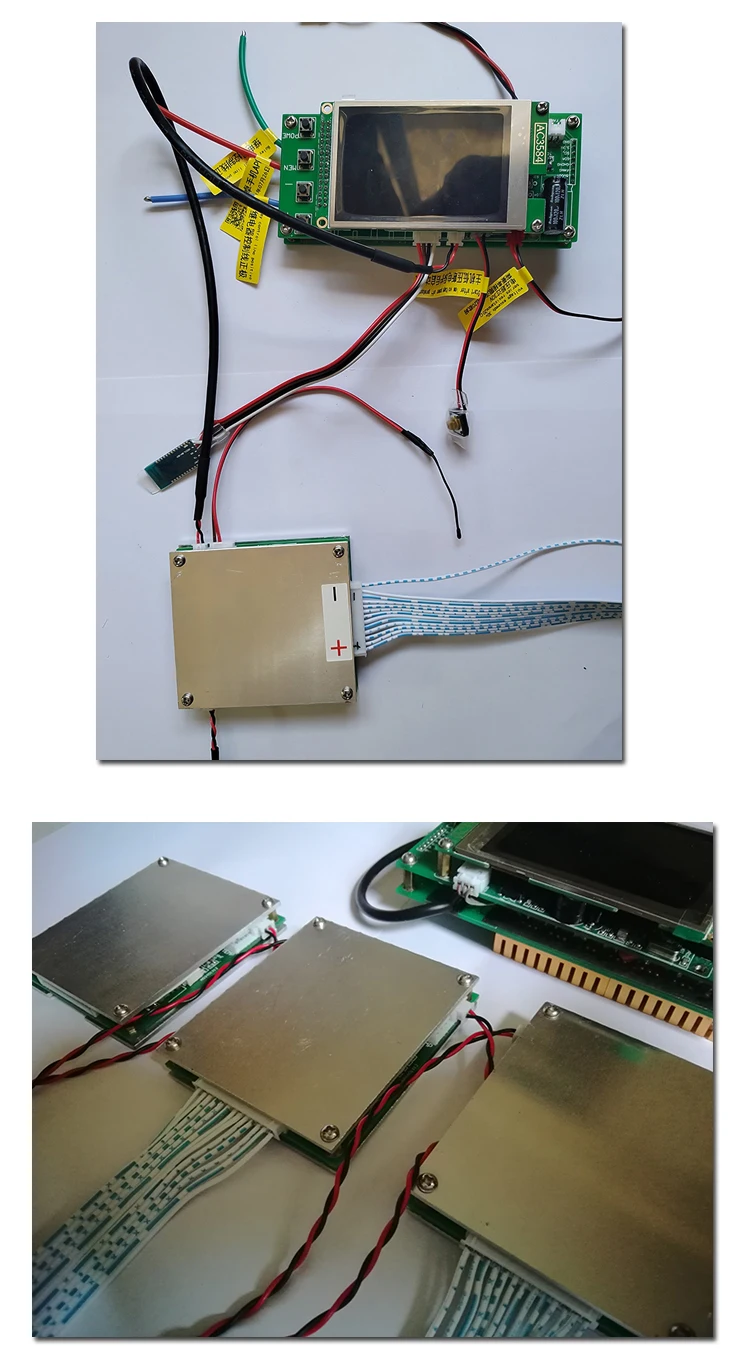

VAM (модуль сбора напряжения)

Каждый модуль поддерживает 4S до 12S, минимальный 4S, максимум 12S,Менее 12 с, короткий сигнал с высокой разрядностью.

С портом связи, с портом датчика температуры.

Реле EV200AAANA,

Напряжение катушки: 12 В до 24 В,Рекомендуется использовать 12 В.
