Умный BMS-монитор с ЖК-дисплеем совместим LTO /LiFePO4/li-ion многорядными аккумуляторами |

Умный BMS-монитор с ЖК-дисплеем совместим LTO /LiFePO4/li-ion многорядными аккумуляторами |

Поддерживает только смартфон Android, приложение поддерживает только android.

У нас есть приложение на английском языке.

Примечание:Эта BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста

Используйте новый фирменный аккумулятор.

1、Мониторинг в реальном времени одноэлементного напряжения 4-96 серий, общее напряжение 403 в, максимум 12 струн и

Минимальный 4 струны управляются одним модулем (источник питания модуля от батареи,

Таким образом, общее напряжение одного модуля должно быть не менее 9 В, избыточные неиспользованные каналы должны быть

Подключается к положительному полюсу самой высокой батареи одного модуля), общее входное напряжение

Одиночный модуль не должен превышать 75 в, односекционный диапазон контроля напряжения is0-5V, общее входное напряжение

Мастер не должен превышать 60 в.

2. Мониторинг в реальном времени общего напряжения, заряда и разрядки тока, мощности, температуры и статистики

Фактический разряд Ач, Хост имеет способ обнаружения температуры в режиме реального времени трубки MOS, каждый модуль

Предоставляется 1 канал обнаружения температуры, в общей сложности 9 каналов обнаружения температуры.

3. Напряжение одного аккумулятора ниже, чем значение защитного набора, общий ток выше

Значение защитного набора, а выход отключается, чтобы защитить аккумулятор от перегрузки. При зарядке,

Любой раздел напряжения выше, чем значение защитного набора, и зарядный ток выше, чем

Значение защитного набора для отключения

Вход. Когда температура батареи или трубки MOS превышает установленное значение, отрежьте канал разрядки заряда.

4. Отображение емкости в реальном времени оставшегося процентного и оставшегося объема и отображение с графическим прогрессом

Бар.

5. Рабочий светильник указывает на состояние работы системы.

6. Релейное решение лучше поддерживает высокое напряжение и высокий ток.

7 、 3,5-дюймовый IPS цветной экран дисплея, ультра широкий обзор угол, прозрачный рабочее состояние.

8. Мастер имеет функцию калибровки тока, общая ошибка напряжения составляет 1,2 мВ, поэтому нет необходимости

Калибровка.

9. Одинаковая конструкция порта зарядки и разрядки позволяет избежать подключения многих проводов.Зарядка и разрядка

Поддерживает один и тот же порт, а зарядка и разрядка также поддерживают различные порты.

10. Вся система имеет каскадную структуру модуля, с двухъядерным соединением витой пары CAT5,

Расстояние связи до 40 метров (расстояние измеряется сетевой линией CAT5 в лаборатории

Окружающей среды, фактическое расстояние связи должно быть уменьшено, если есть большое помехи или

Выбор провода не подходит).

Таким образом, мастер и модуль, модуль и модуль могут быть размещены на большом расстоянии;

11. Когда хост выключен, модуль перейдет в режим сна, и потребление энергии модуля

Только 4ua, что не приведет к потере заряда батареи. Модуль приобретения может быть установлен рядом с

Батареи, которые уменьшают длину линии баланса и поглощающие помехи. После того, как узел poweredoff,

Используемые параметры будут сохранены автоматически.

12. Модуль сбора имеет функцию автоматического баланса батареи, который балансирует падение напряжения

Аккумулятор до падения 0,001 в. Эта функция должна быть автоматически сбалансирована, когда аккумулятор заполнен. В

Сбалансированный ток разряда is200mA, и большое количество тепла будет выделяться во время баланса. Это

Необходимо обратить внимание на тепловыделение теплоотвода, прикрепленного к модулю термообработки.

13. Модуль и хост, Модуль и модуль разработаны в полной изоляции, все interfacescan могут быть горячим обменом, и

Те, которые не используются датчиком температуры, не могут быть подключены.

14. Хост имеет функцию активного рассеивания тепла. Когда температура MOS трубки хоста превышает

50 градусов, вентилятор будет запущен автоматически, чтобы охладить с сильным ветром, чтобы предотвратить MOS трубки от

Разрыв из-за высокой температуры;

15. После того, как входной терминал подключен к зарядному устройству, он будет автоматически развлекать состояние зарядки и считать

Фактическая емкость и отображение заряда и мощности одновременно. С увеличением

Емкость зарядки, изначально используемая емкость будет постепенно уменьшаться, и индикатор прогресса будет действовать синхронно

С изменением емкости.

16. BMS поддерживает мобильное приложение, которое контролирует и контролирует любой статус и параметры хоста через

Bluetooth. Когда происходит защита, мобильный телефон имеет запрос истории защиты и причину

Последняя защита может быть задана.

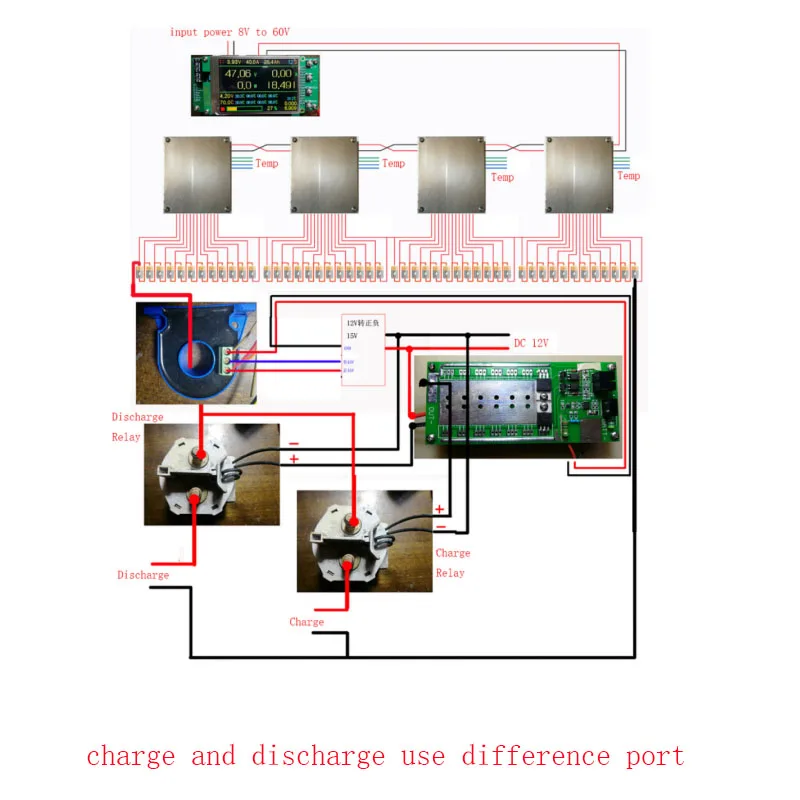

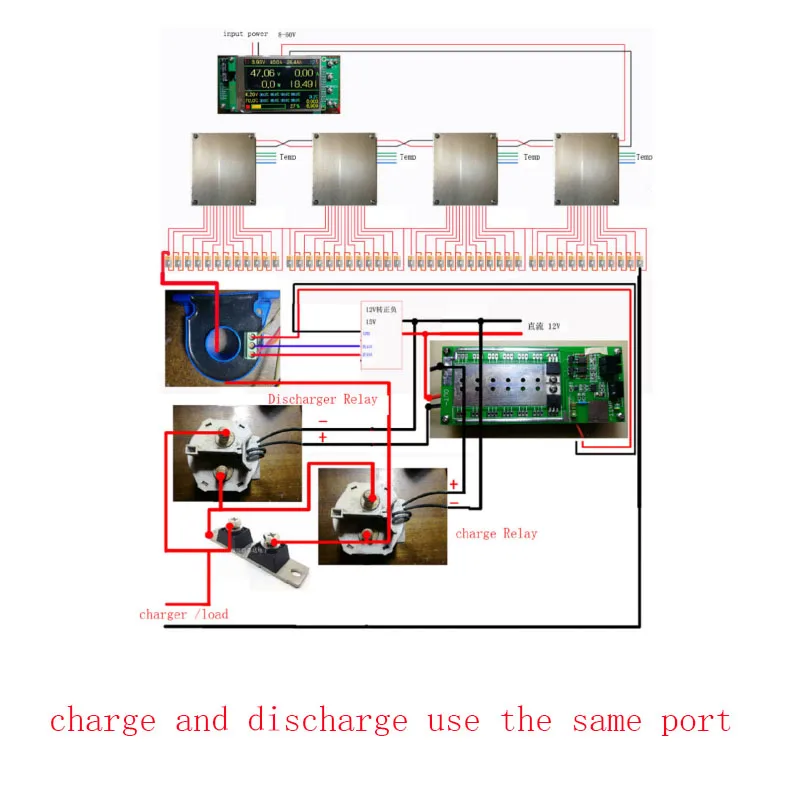

17. В настоящее время, relayversion. Релейная версия поддерживает два способа подключения самепорта и

Отдельный порт и поддерживает использование датчика тока холла.

18. BMS имеет функцию автоматического управления зарядкой и разрядкой. После зарядки защита, до тех пор, как

Ток разряда обнаружен, чтобы быть больше 200 мА, порт зарядки будет открыт автоматически

Подготовка к следующей зарядке. После защиты от разрядки, если ток зарядного устройства обнаружен для

Больше 200 мА,

Канал разряда будет открыт автоматически, и весь процесс будет завершен автоматически. Чехол

Проблем безопасности, таких как защита от перегрузки по току, защита от перегрева и перегрева батареи

Струны, заряд и разрядка MOS трубки в то же время. В это время канал должен быть открыт

Manuallyafter устранение неполадок.

19. Хост-инструмент отображает поддерживаемый ток, максимальный ток 999.9a, максимальный

Емкость 6500ah, максимальная мощность 65000w

MCU питание постоянного тока: от 8 В до 60 в

Рекомендуется использовать 12 В.Красный провод положительный, черный провод отрицательный.

Датчик тока (Датчик Холла)

Рекомендуется использовать 12 В (Красный-положительный,Черный-отрицательный.)

Вход: постоянный ток: от 9 в до 36 В

Выход: ±, работающего на постоянном токе 12 В/416mA

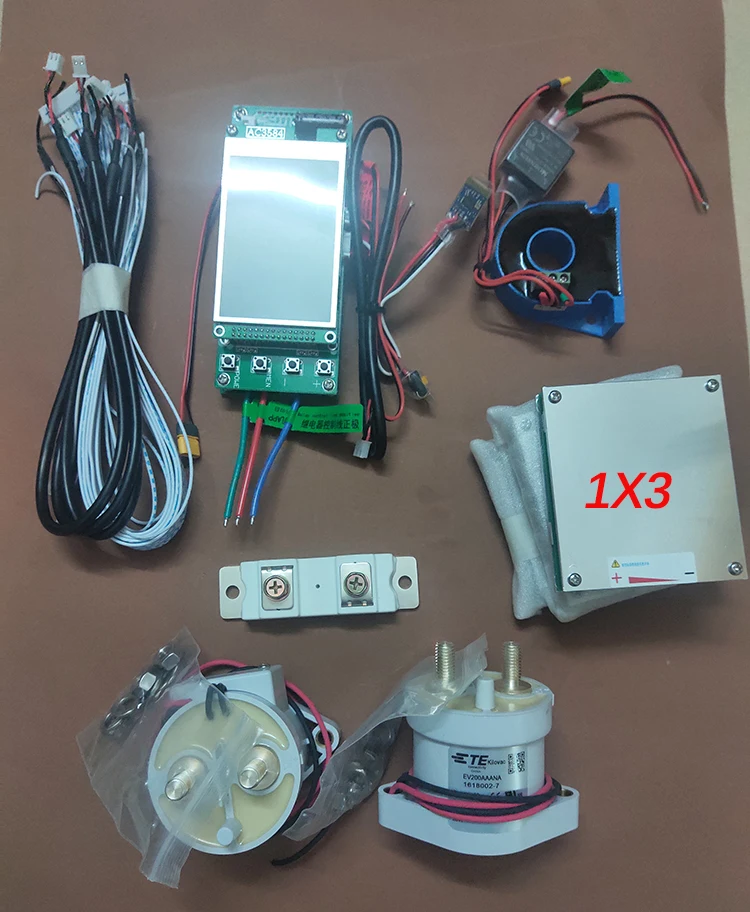

VAM (модуль сбора напряжения)

Каждый модуль поддерживает 4S до 12S, минимальный 4S, максимум 12S,Менее 12 с, короткий сигнал с высокой разрядностью.

С портом связи, с портом датчика температуры.

Реле EV200AAANA,

Напряжение катушки: 12 В до 24 В,Рекомендуется использовать 12 В.
