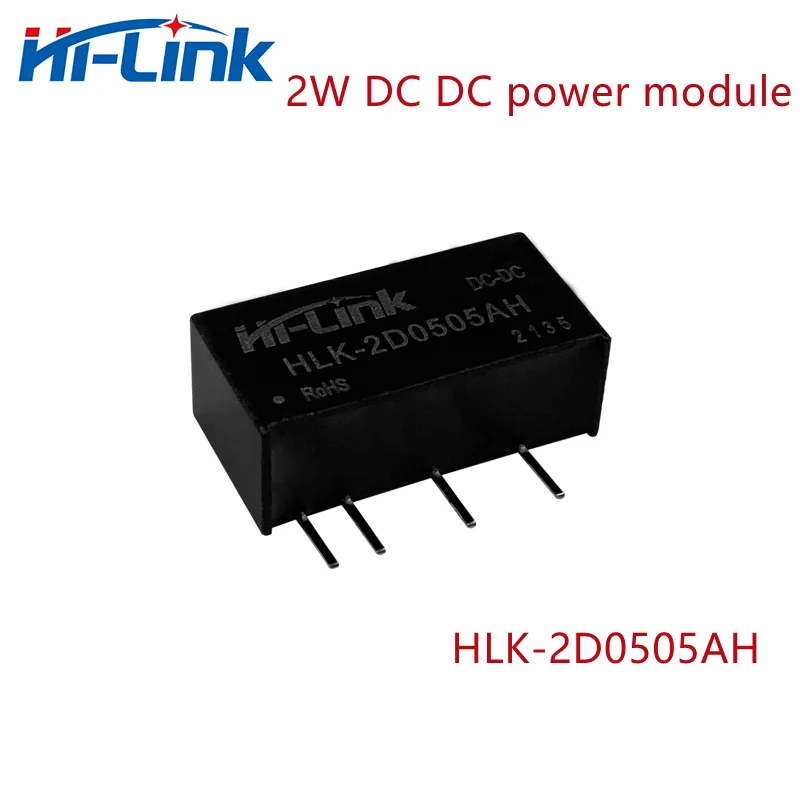

1. Модуль питания постоянного/постоянного тока

2 Вт продукты серии DC/DC обеспечивают Малый размер, высокую эффективность, постоянное напряжение, Входное изоляционное регулирование, мощность одного выходного модуля; эта серия продуктов предназначена специально для бортовой системы питания, которая должна генерировать набор изоляции от входной мощности, предназначенной для применения напряжения.

Этот продукт подходит для: чистых случаев цифрового замыкания, общих случаев низкочастотного аналогового замыкания, цепи релейного привода, случаев обмена данными и т. д.

2. Характеристики продукта

1. Характеристики: Постоянный вход напряжения, изолированный нерегулируемый одиночный выход, 2 Вт

2. Эффективность преобразования 90% (Typ)

3. Требуется Изоляция между входом и выходом (изоляционное напряжение ≤ 1500VDC)

4. Напряжение входного источника питания является относительно стабильным (диапазон изменения напряжения ± 10% вин)

5. Диапазон рабочих температур: -40 °C ~ + 105 °C

6. Защита от короткого замыкания на выходе: устойчивое короткое замыкание, самовосстановление

7. Маленькая посылка SIP

8. Международные стандартные контакты, PCB плата прямой вставки установки

9. Он в горшке с высококачественным экологически чистым водонепроницаемым и теплопроводным клеем, который является влагостойким и вибростойким и отвечает стандарту водонепроницаемости и защиты от пыли IP65

10. Высокая надежность, длительный срок службы, продолжительное непрерывное рабочее время MTBF≥ 350 миллионов часов (3500000Hrs)

Если у вас есть больше вопросов, свяжитесь с нами напрямую, большое спасибо и наслаждайтесь покупками.

3. Условия окружающей среды

Название проекта

Технический индекс

Блок

Примечания

Рабочая температура

-40-+ 105

℃

Температура хранения

-55-+ 125

℃

Относительная влажность

5-95

%

Метод рассеивания тепла

Естественное охлаждение

Атмосферное давление

80-106

КПа

Вибрация

Коэффициент вибрации: 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z

Отвечает требованиям вторичного автомобильного транспорта

4. Входные характеристики

Примечания: испытание при комнатной температуре

Название проекта

Условия работы

Блок

Примечания

Номинальное входное напряжение

5

Vdc

Диапазон входного напряжения

4,5-5,5

Vdc

Максимальный вход

Ток

≤ 0,5

A

Отраженная пульсация

Ток

15

Ма

DC5V Номинальный вход

Серия напряжения

Импульсное напряжение

≤ 9

Vdc

Пусковое напряжение

4,5

Vdc

Тип входного фильтра

Конденсатор

Тип фильтра

Горячая замена

Не поддерживает

5. Характеристики выхода (5В/± 400мА)

Название проекта

Требования к навыкам

Блок

Примечания

Номинальная нагрузка

Выходное напряжение

5 В ± 10%

Vdc

Короткое время

Максимальный выход

Ток

≥420

Ма

Номинальная выходная мощность

Ток

400

Ма

Регулирование напряжения

± 1,2

%

Регулирование нагрузки

± 10

%

Конвертация

Эффективность

Вин = 5Vdc,Выходная полная нагрузка 85

%

Выходная Пульсация и

Шум (mVp-p)

≤ 100

Чистая резистивная нагрузка, полоса пропускания 20 МГц,

Пик-пик

МВ

Защита от короткого замыкания на выходе

Устойчивое короткое замыкание, самовосстановление

Не делает

Повреждение

Полностью

Машина

Напряжение изоляции

Вход-выход, время тестирования 1 минуту, ток утечки менее 1 мА/1500 В

-

Изоляция

Сопротивление

Вход-выход, напряжение изоляции 500vdc/1000MΩ

МОМ

Изоляционный конденсатор

Вход-выход, 100 кГц/0,1 в 20pF

-

Примечания: более подробно, пожалуйста, свяжитесь с нами.

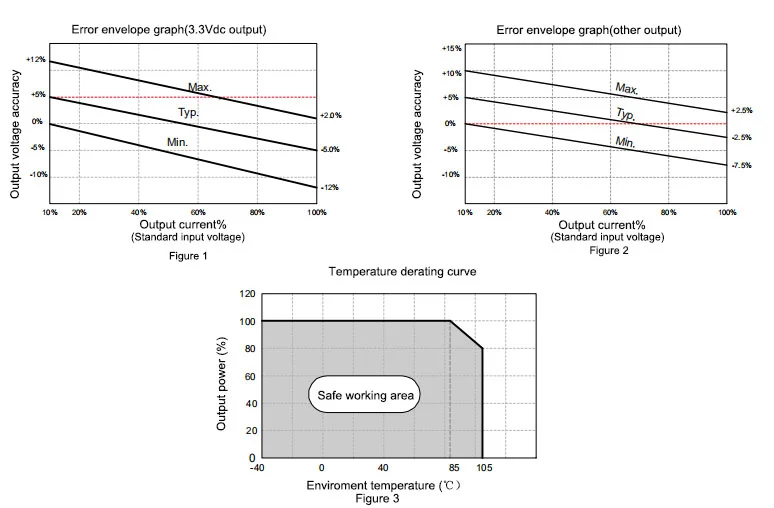

 6.Характеристика продукта кривая

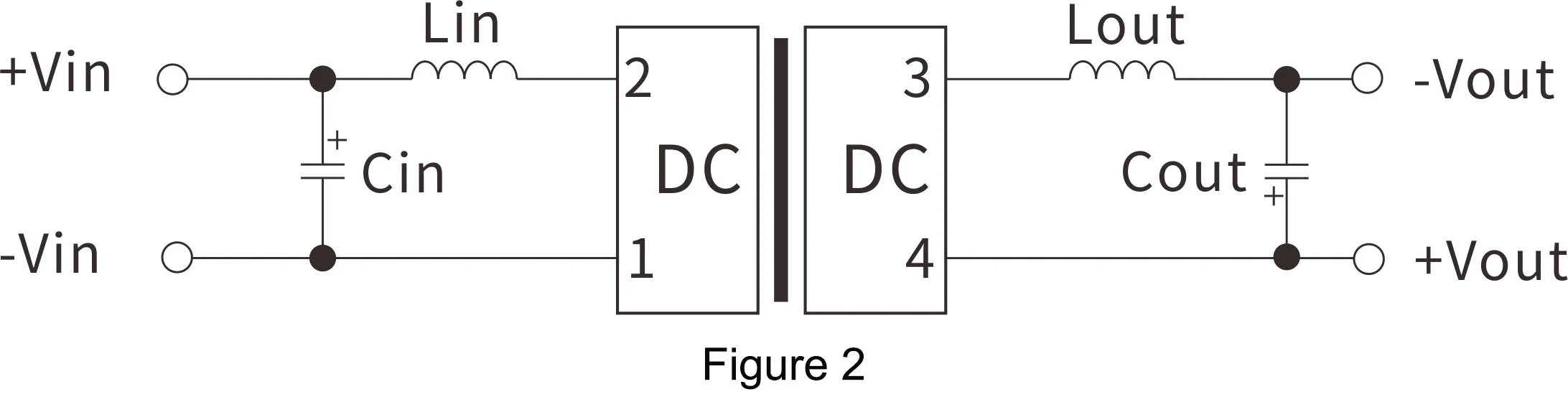

7. ТипичныйAPplicationCIrcuit
