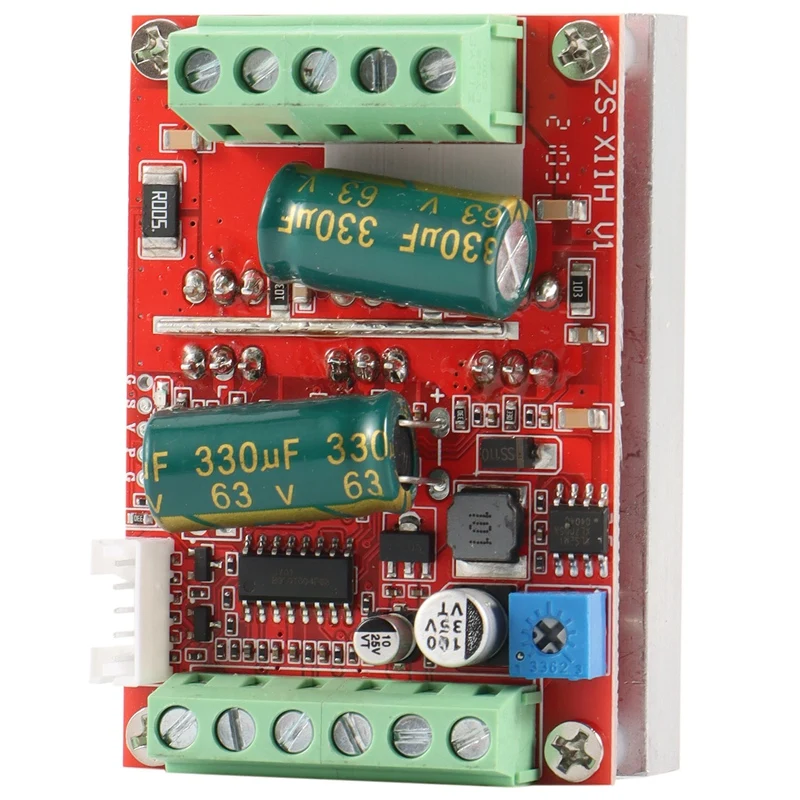

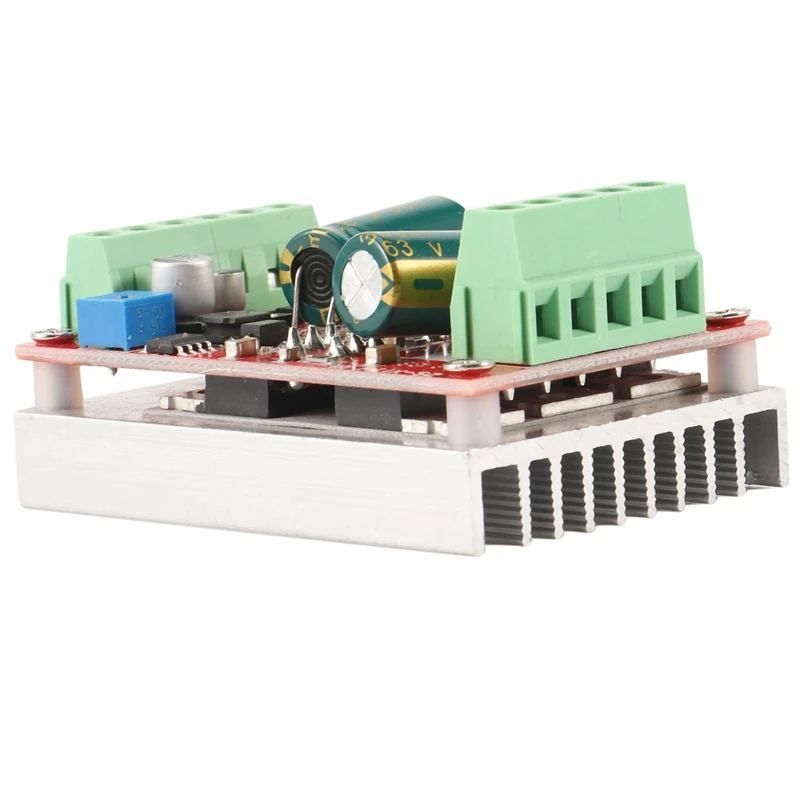

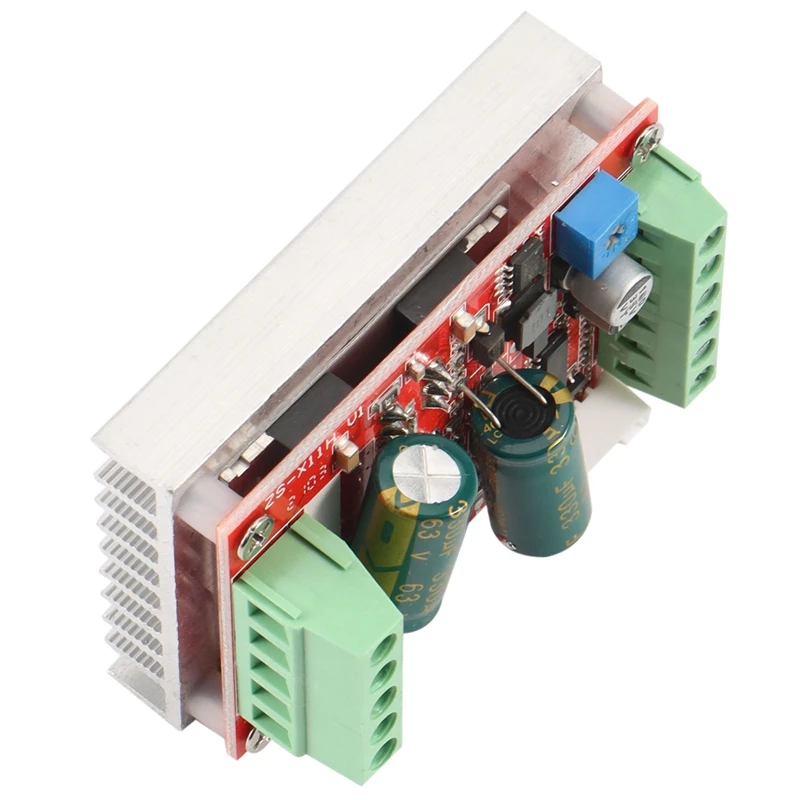

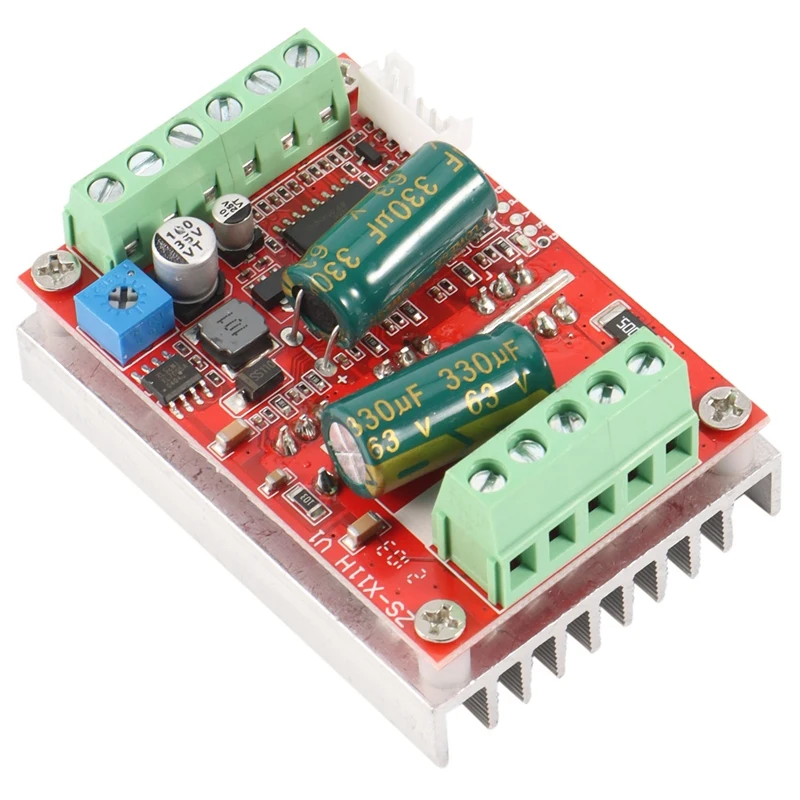

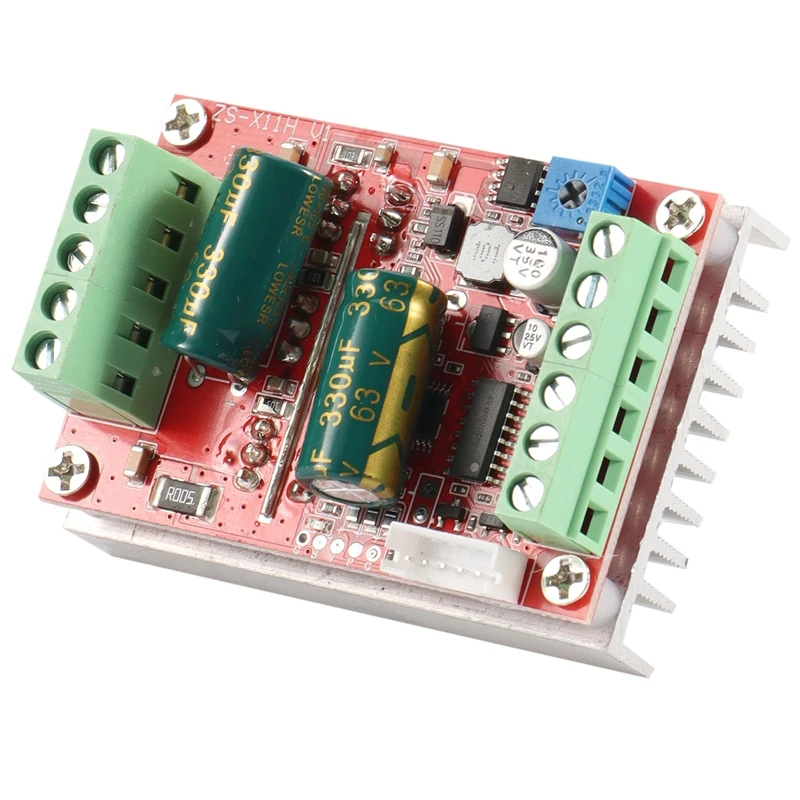

DC6-60V 400 Вт BLDC трехфазный бесщеточный контроллер двигателя, PWM, плата управления Холла двигателя, 12 В, 24 В, 48 В

Меры предосторожности: 1. Схема источника питания на главной плате не имеет предохранителя, а встроенное самостоятельное дополнение приведет к постоянному повреждению чипа на плате (не допускается использование даже 2 секунд).
2. При нормальной работе на выходе двигателя есть защита от перегрузки. Поскольку мощность и ток модуля очень большие, пожалуйста, не допускайте короткого замыкания, когда модуль не работает нормально.
Как только у короткого замыкания появится возможность сгорания линии, первая машина для тестирования проводки, пожалуйста, используйте тест на малый ток и низкое напряжение, после ок, затем пройдите высокий ток и высокое напряжение, поскольку продается модуль без платы, обратите внимание на изоляцию проводки, При сильном напряжении не допускается нажатие на детали платы.
3. Не подключайте двигатель, который явно несовместим с напряжением и током приводного модуля или находится далеко от двигателя, чтобы избежать необъяснимых повреждений.

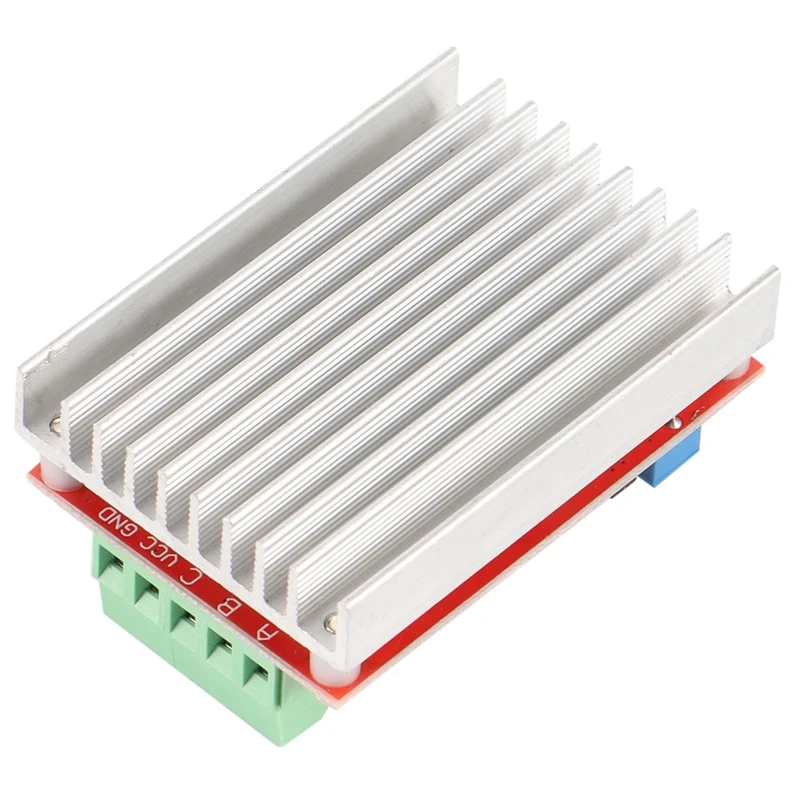

1. Выходной двигатель MA MB MC
2. Материнская плата GND 5 в поставляется с источником питания 5 В (ток не превышает 30 мА)
3. Основной источник питания двигателя VCC GND (внешний источник питания постоянного тока)
4. Выход импульсного сигнала скорости SC
5 положительный и отрицательный интерфейс управления задним ходом (также может быть подключен к внешнему переключателю)
6. Вход сигнала управления скоростью VR (Встроенный потенциометр также может быть подключен к аналоговому моделированию рабочего цикла шим 0-5 в для поддержки регулирования скорости входа двойного сигнала)

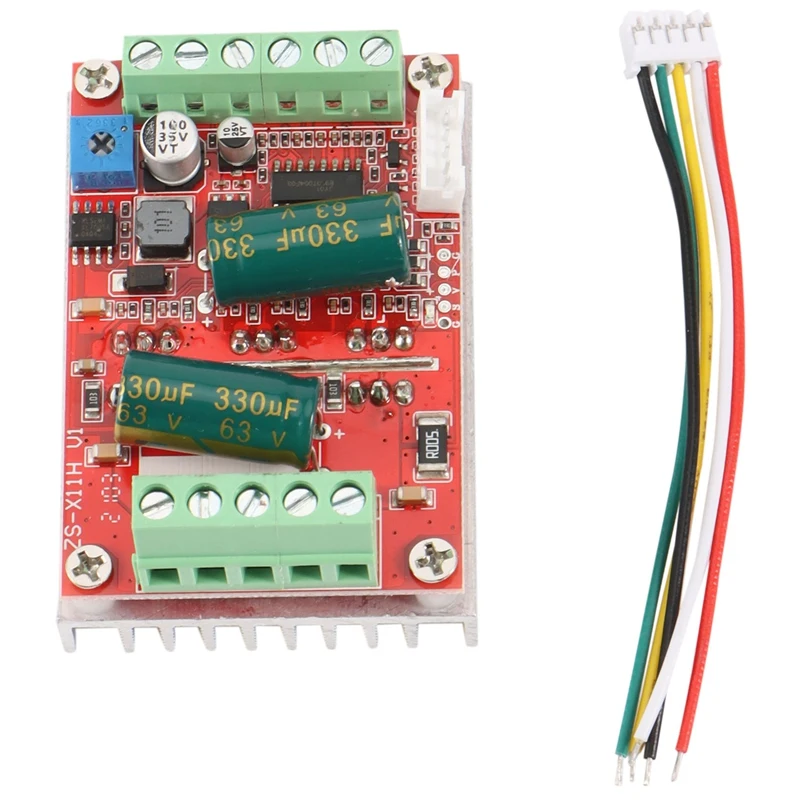

7. Входная мощность сигнала Холла Ha Hb Hc + 5 В GND, обычно с двигателем Холла имеет пять соответствующих линий
Характеристики материнской платы:
Название продукта: Бесщеточный драйвер двигателя постоянного тока Холла 450 Вт
Рабочее напряжение: 9-60 в
Максимальный ток: Номинальный 16 А, пик 20 А
Максимальная мощность: 450 Вт
Защита от перегрузки по току: Да
Цвет: красный
Материал: пластик

Посылка
1 * бесщеточный контроллер двигателя

В комплект входит только указанное выше содержимое, другие продукты в комплект не входят.
