2000 Вт Высокоэффективная мягкая Строительная плата источника питания В

2000 Вт Высокоэффективная мягкая Строительная плата источника питания В

Примечание при покупке:

1. Этот продукт является голой доской, которая имеет высоковольтные цепи и должна быть куплена кем-то, кто может использовать его. Этот магазин не несет ответственности за все последствия, вызванные использованием!

2. Для коммерческих целей, цепи и компоненты полированы и эпоксидная смола Полировка обрабатывается. Схематические схемы, печатные платы и техническая поддержка не предоставляются. Те, кто хочет учиться и проводить исследования, объедаются и не возражают против покупки!

3. Для долгосрочного использования высокой мощности, пожалуйста, добавьте вентилятор воздушного охлаждения. Источник питания имеет защиту от перегрева, перегрузки по току и короткого замыкания. Защита от перегрузки по току и короткого замыкания является защитой от блокировки. Источник питания переменного тока должен быть отключен, а напряжение основного фильтра конденсатора падает до 0 В для перезапуска. Этот источник питания является настоящим ООО резонансным источником питания, и резонансная цепь является высокочастотной синусоидальной волной, которая не является обычным блоком импульсного источника питания. Он очень подходит для усилителей мощности и имеет хорошие эффекты.

4. Каждый источник питания проверяется перед отправкой. Наш магазин не несет ответственности за все сгоревшие трансформаторы, трубки и ИС. Если вам нужно отремонтировать его, вы будете нести все расходы! Плата постоянно обновляется и обновляется, и схема компонентов может быть изменена, пожалуйста, обратитесь к фактической доставке

Параметры следующие:

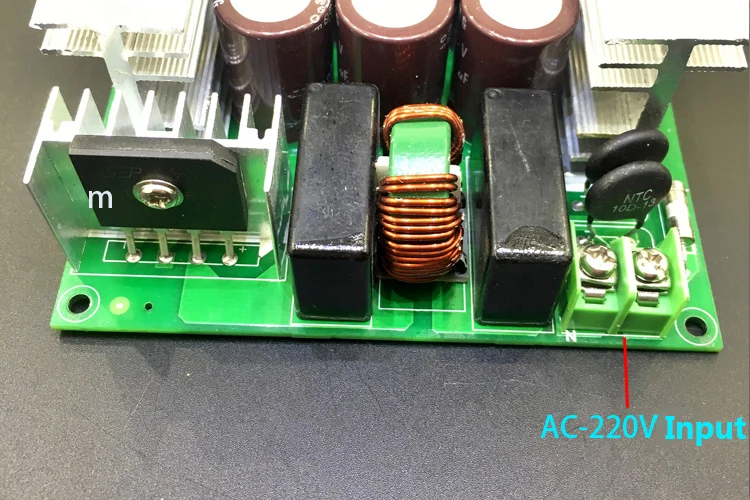

Входное напряжение: AC200-240V

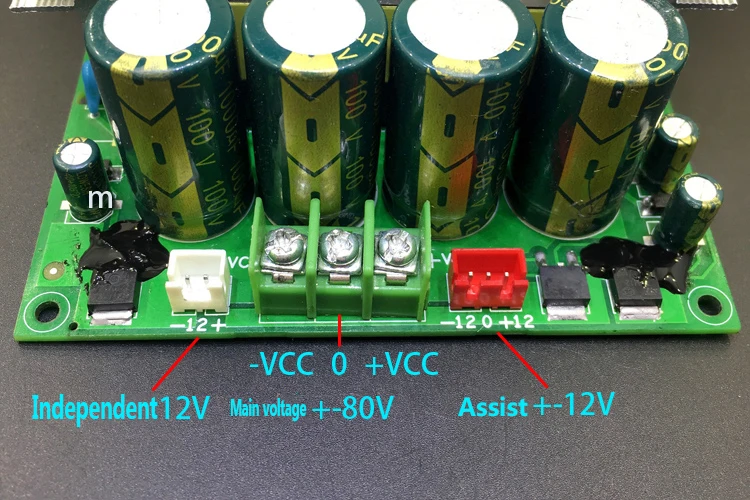

Выход: основной ± 80V (11A); Вспомогательный ± 12 вольт постоянного тока (500mA); Независимый 12 вольт постоянного тока (500mA)

Специальное напоминание: поскольку импульсный источник питания стабилизирует только Основное напряжение, ток независимого и вспомогательного выхода должен быть меньше тока на выходе основного напряжения; Например, ток основного напряжения в то время составляет 10 мА, а вспомогательные и независимые не могут переносить нагрузки выше 10 мА.

Точность стабилизации напряжения: основной без нагрузки ± 3%, загружен ± 10%; Вспомогательный, независимый ± 1% (при входном сигнале ac220в)

Непрерывная мощность: 1000 Вт (непрерывная работа при температуре окружающей среды 25 °C, долгосрочная работа 1000 Вт должна увеличить вентилятор для удара о радиатор и трансформатор)

Номинальная мощность: 1700 Вт (при температуре окружающей среды 25 ℃ может работать непрерывно около 5 минут

)

Мгновенная мощность: 2200 Вт (может работать непрерывно около 1 минуты при температуре окружающей среды 25 °C)

Эффективность преобразования: макс. 95%

Размеры: длина, ширина и высота = 207*100*45 мм

Вес: 680 г

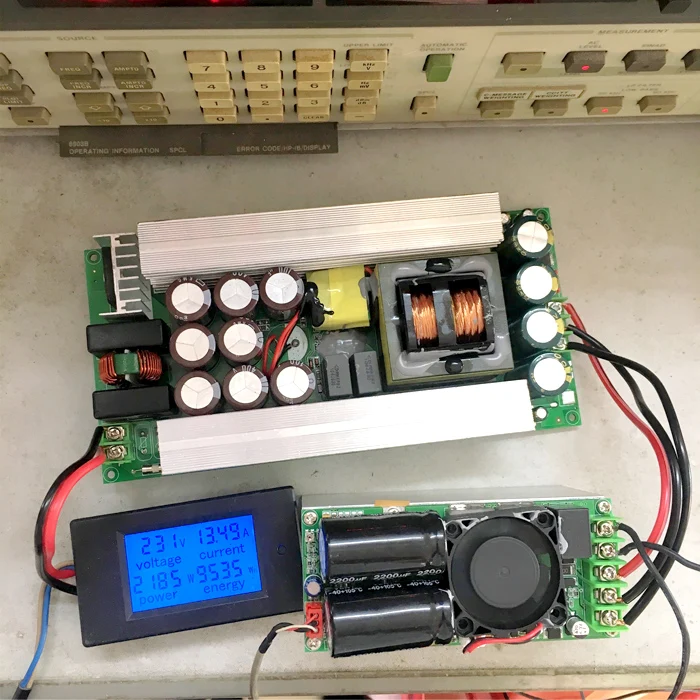

Плата выглядит следующим образом, схема проводки выглядит следующим образом: нагрузочный тест, нагрузка-это наша IRS2092-1700W Плата усилителя мощности, выходное сопротивление 2 Ом, Входная мощность 230 В переменного тока 2185 Вт.
