Введение:

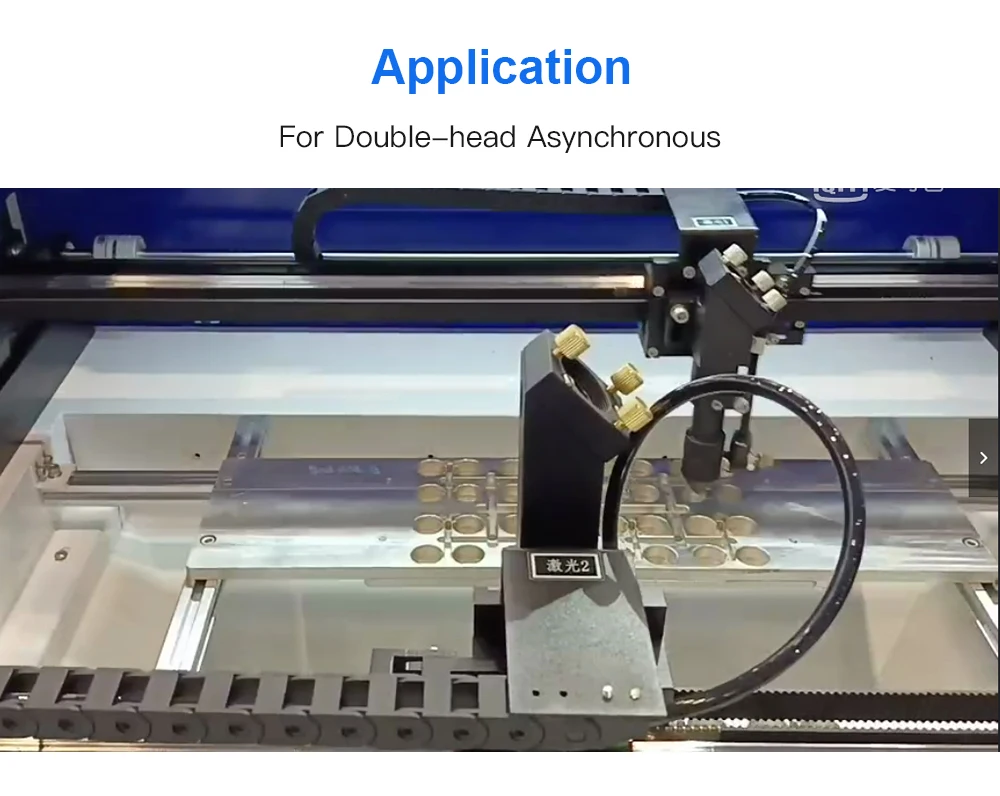

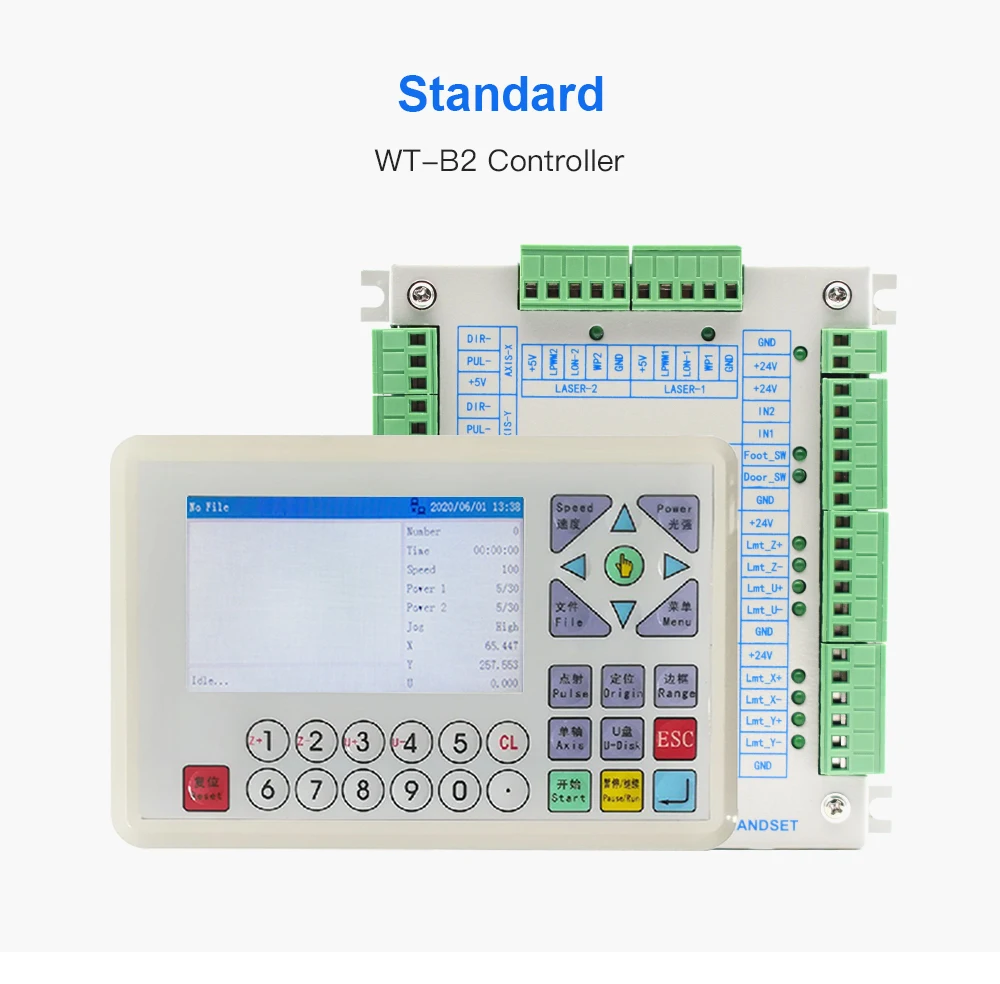

WT-B2-это высококлассная система управления движением, разработанная для двухголового асинхронного режущего станка. Подходит для больших режущих машин. Поддержка панорамной камеры с асинхронной двойной головкой. Поддержка асинхронной двойной головки + Функция взаимного движения (обработка 4 головок). Характеристики продукта богаты, внешний вид интерфейса-это новый дизайн, с лучшей защитой от помех, быстрой скоростью и высокой точностью.

Описание:

● Источник питания DC24V/2A

● 32-битная высокопроизводительная Встроенная система ARM + FPGA architecture, 128M Flash, 32M RAM, 12 общих выходов, 20 общих входов, электрический уровень TTL

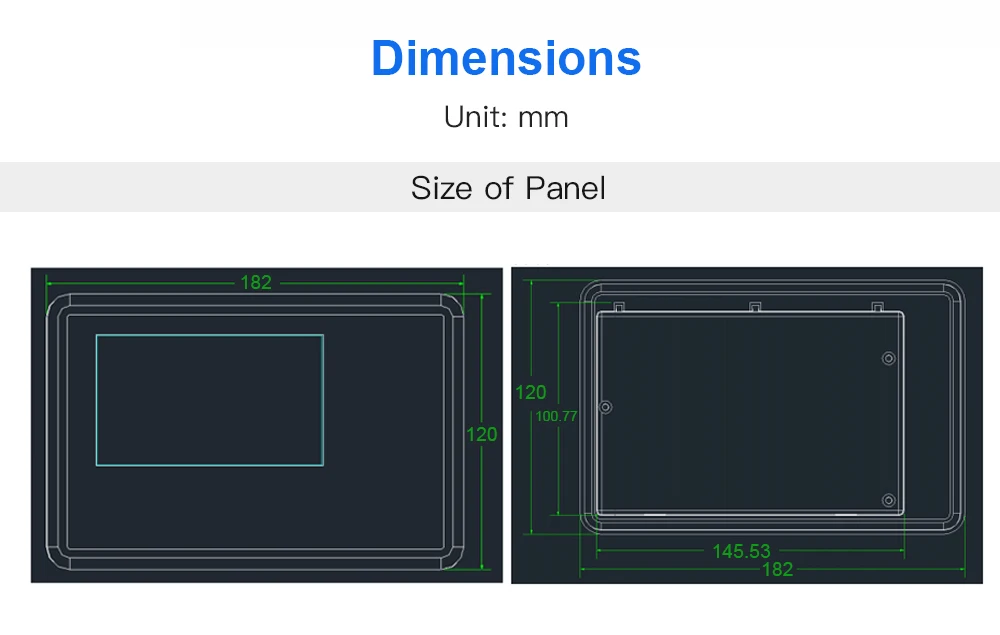

● Дрон оснащен 4,3 ", 480 × 272 ЖК-дисплей

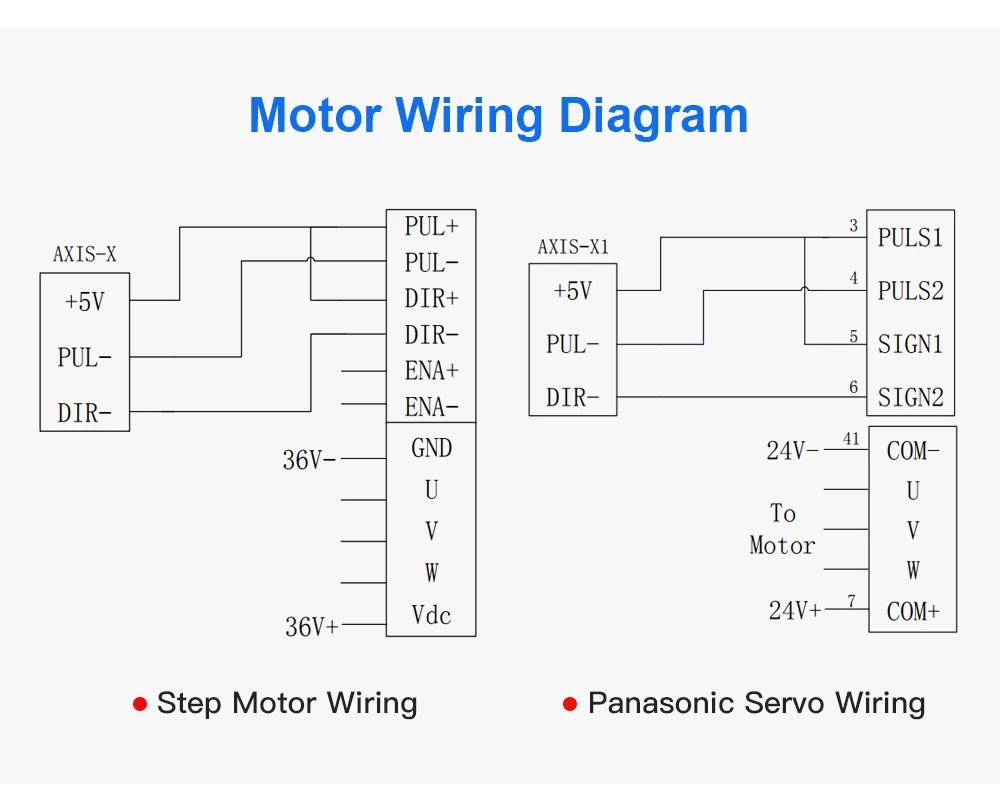

● Поддержка 7 осей управления движением (X1, Y1 асинхронная режущая головка 1 , X2, Y2 асинхронная режущая головка 2, Z1 и Z2, используется для вращения Режущий подъемник или синхронный механизм с двумя головками (двухголовая взаимная модель движения) , U-ось подачи или ось подъема; Частота импульса вала двигателя может достигать 1 МГц

● Поддержка управления 4 лазерами, электрический уровень TTL, регулируемое выходное напряжение лазерного управления: 0 ~ 5 В, регулируемый ШИМ выход: 1K ~ 100K, регулируемый Рабочий цикл: 0 ~ 100%

● Поддержка интерфейса USB2.0, поддержка компьютерной USB связи, поддержка u-диска для чтения и записи файлов;

● Поддержка скорости передачи сети 100 Мбит/с

● Поддержка оси Y или оси X асинхронные режущие модели; Поддержка двойного движения + асинхронная модель двойного луча (4 головки), поддержка асинхронной резки; Поддержка асинхронной компенсации смещения двух головок

● Поддержка функции роторного резака; С компенсацией высоты вращения

● Поддержка автоматического выдувания, автоматической фокусировки, ножного выключателя, защиты крышки, обработки статистики и т. Д., во время работы оборудования восстановление отключения питания обеспечивает гибкие настройки большой обработки файлов

● Поддержка языков: китайский (упрощенный), английский, традиционный китайский, корейский, русский, итальянский, испанский, португальский, вьетнамский и т. Д.

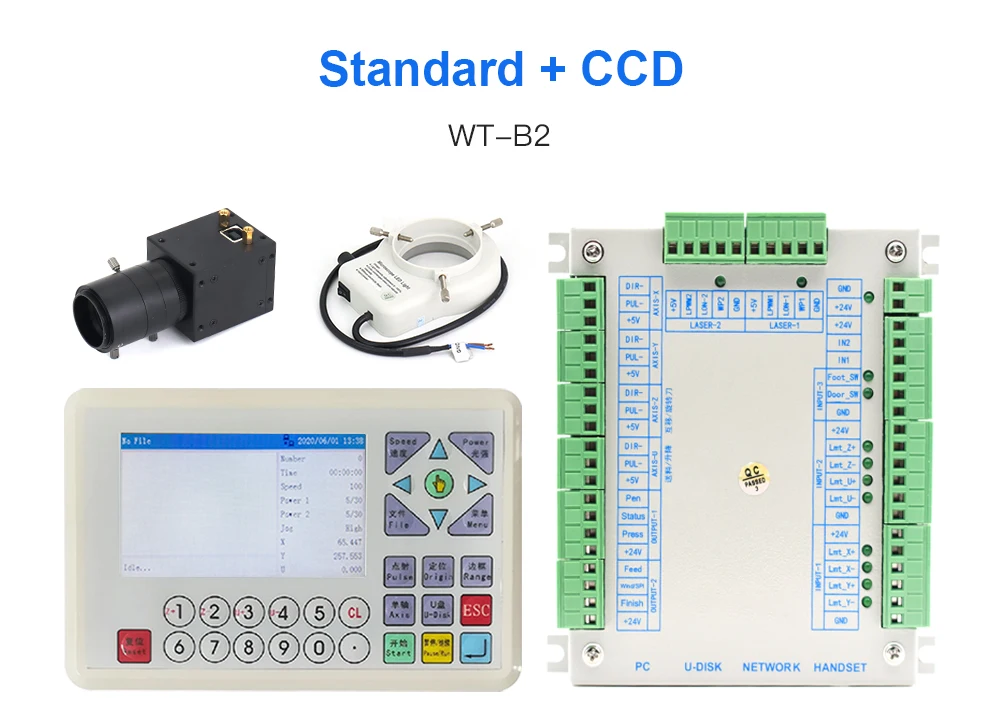

Система позиционирования камеры CCD:

CCD Камера оснащен лазерная гравировка резки программное обеспечение TCLaser, может быть крой не легко заданном положении или расположение товарных знаков или графика, высокоскоростной CCD система сбора и обработки данных в режиме реального времени позиционирования точность резки с точностью до 0,2 мм, значительно снижает уровень образования дефектов.

Описание:

● С CCD позиционирования, резка, есть Возможность резать товарных знаков или узор, который не легко установить или позиции, точность определения его местонахождения составляет менее 0,2 мм, что значительно снижает скорость дефектных продуктов

● Он может отрезать рисунок большой подложки, которая может очертить контур большого узора, что удобно для рисования и резки

● С множеством шаблонов и несколькими гибридными функциями резки, он может одновременно разрезать печатный или вышитый шаблон торговой марки, что значительно повышает эффективность работы

● Управление программным обеспечением является гибким и простым, с помощью функции перемещения изображения и быстрого позиционирования обработки заготовки

● Поддерживает форматы графических данных, такие как AI, DXF, PLT и DST (программное обеспечение для вышивки Tajima)

● После того, как Система загружает графические данные, она может выполнять операции редактирования компоновки (например, внешнее расширение, линейное преобразование кривых, вращение, изменение узлов, снятие фаски и т. д.)

● Поддержка обработки массива, вы можете выбрать, чтобы отрезать всю версию до резки, или вы можете выбрать, чтобы определить одну сторону во время обработки

● Совместимость с универсальной картой управления движением лазерной резки.

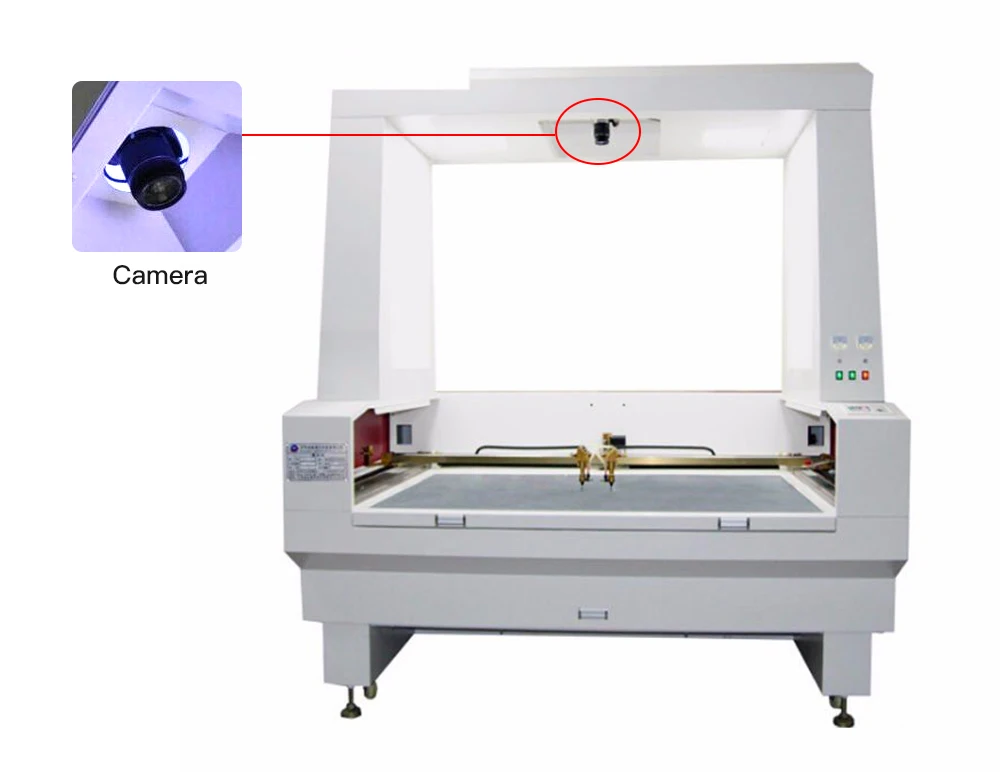

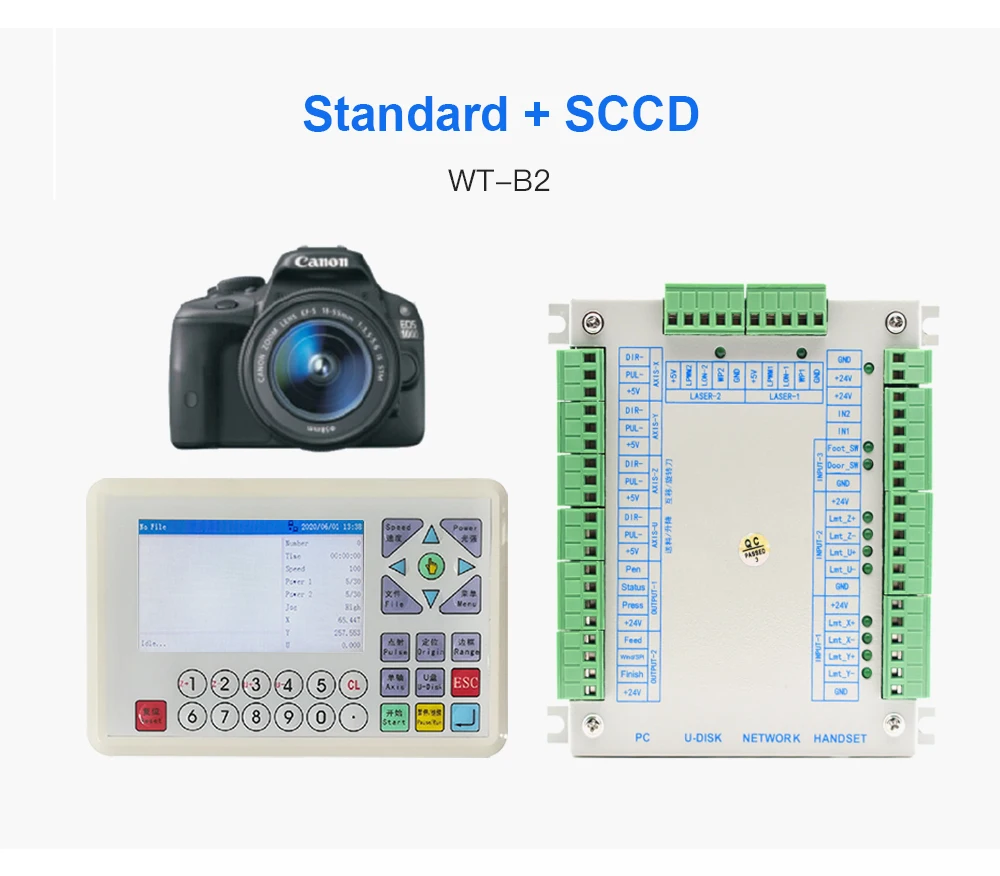

Система лазерного управления панорамной камерой (SCCD):

Система автоматической идентификации сверхширокой технологии резки-это набор технологий числового управления, Широкоформатная технология CCD vision и компьютерная технология резки. Он преобразует традиционный полностью ручной режим в эффективный, точный высококлассный Компьютеризированный дизайн интеллектуального режима резки. Система имеет автоматическую подачу, изображение большого формата на 360 ° без мертвых углов, графическое автоматическое распознавание контура, интеллектуальное отслеживание, интеллектуальное позиционирование и другие функции, В основном используется в цифровой печати, цифровой вышивки текстильной промышленности. Оснащен 18 миллионными камерами высокой четкости, обеспечивает высокую точность изображения, более точное позиционирование.

Описание:

● Точность резки: рамка точность 1800*1000 мм-0,5 мм, и точность 1800*2200 мм формат 2 мм

● С 18 миллионом Ультра HD камеры, снимает большой формат, высокая точность, может воплотить в жизнь все материалы мгновенной обработки, чтобы избежать ошибок в прошивке и ухудшения качества изображения, такие как проблемы с изображением

● Многошаблонное местоположение, поддерживает изменения в режиме реального времени в процессе, может идентифицировать различные графические форматы

● Поддержка автоматической трассировки-резка кромок, непрерывная подача, определение версии и сокращение версии, лучшее решение проблем, таких как деформация, растяжение и сохранение материала

● Автоматическое распознавание контура, обнаруженные контуры объектов могут быть непосредственно отображены на соответствующем изображении для более интуитивной точности резки

● Функция соответствия деформации шаблона: шаблон также может быть деформирован с деформацией

● Шаблон + автоматическая функция поиска и резки кромок

● Поддержка умной и различной длины циклической подачи, автоматическая обработка распознавания сверхформатной петли

● Простой интерфейс man-machine, легко научиться и понять.
