Пульт дистанционного управления зажигалка электронный модуль зажигания детали

Modname = ckeditor Модель 1: запасные части + батарея без корпуса Модель 2: готовая продукция + батарея без корпуса Модель 3: запасные части + Корпус + аккумулятор Модель 4: готовая продукция + детали корпуса + аккумулятор Модель 5: покупайте только корпус + крепежный винт Если вы принимаете набор еды без батарей, родителям нужны их собственные батареи, максимальный ток разряда самостоятельной батареи должен быть reach2A, если not2AI не может светильник огня, И легко сжигать Высоковольтную посылка или Триод.

Теперь Триод изменился с оригинального oned880заменить с mjd3055, эффект зажигания лучше после замены, изображение с оболочкой после замены:

Следующие фотографии не будут обновлены по одному, пожалуйста, поймите.

Схема цепи, шаги установки устройства, шаги сборки Корпуса и другая информация адрес загрузки:Ссылка: //pan.baidu.com/s/1iIGOnv4dIRzl5P4wvBAzCQ код извлечения: nhwq после копирования этого содержимого, откройте Baidu net disk mobile phoneApp, операция более удобна

Комплект изготовлен из катушки boost, есть профессиональная схема, исследование на удобных электронных энтузиастов.

Цель: научный эксперимент по популяризации в средней школе, фейерверк воспламенения, научное маленькое производство и т. Д. Эта схема производит стабильную высокочастотную дугу, когда она работает, может легко зажечь туалетную бумагу и другие горючие вещества, поэтому некоторые люди называют ее плазменной зажигалкой.

Меры предосторожности при использовании продукта:

1.Входное напряжение комплекта составляет 03,7 в. Это напряжение батареи 18650,

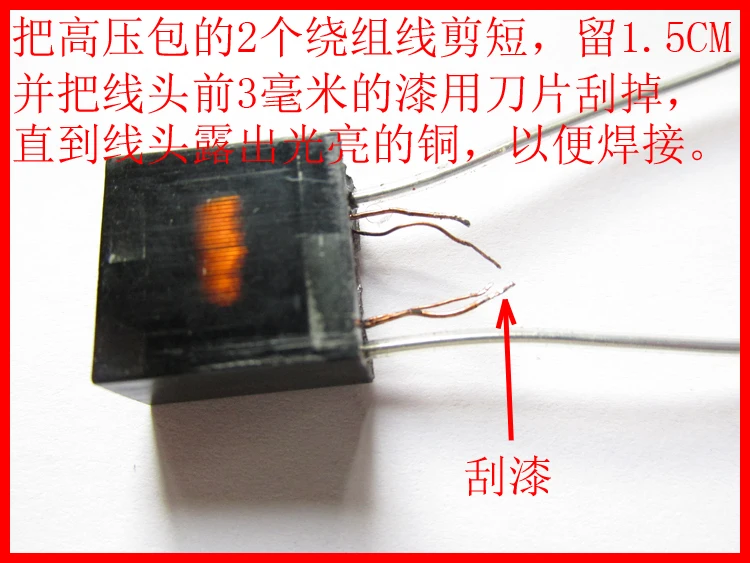

2. Краска на конце эмалированной проволоки в положении сварки должна быть аккуратно соскребена лезвием перед сваркой, пожалуйста, обратите внимание.

3. Время включения контролируется в течение 5 секунд, не включается в течение длительного времени, во избежание перегрева и сжигания высокого давления посылка.

Параметр:

Размер печатной платы: 7,3 см * 3,3 см;

Размер корпуса: 8,4*6,2*2,53 см;

Входное напряжение: 3,7 V-4,2 V,1section18650Battery;

Электрический ток: 2A = 2A;

Выходное напряжение: 0.5кв-0.8кв;

Выходной ток: 0.+ 0.4A;

Двухступенчатое зажигание высокого давления: 0,4 = 0,4 см;

Дистанция дистанционного управления: open30-40About 200 метров, продавец test38.4One успех, нет дальнейшего тестирования.

Готовая продукция + Корпус + вес батареи: 160 грамм

DIYList запасных частей без оболочки и батареи:

Название Номер PCBplate 1. Положительная часть батареи 1. Элемент батареи отрицательного полюса 1. Высоковольтная посылка трансформатора 1. Бандаж 1. Винт M3 * 6 1. M3Nut 1. D880triode 2. UF4007 2. Сопротивление 1 Вт 33 Ом 1. A03self-locking переключатель 1. Реле 3 в 1. Триод 8050 2. 4,7 Kresistance 4. 2*5*7 светодиодный 3. 6*6*20 клавиш 1. Супергетеродинный пульт дистанционного управления 1. Толщина одножильного проводника 25 см 1. 470UF16VElectrolytic конденсатор 2. Плата для зарядки микролитиевой батареи 1. Штифт 3 иглы 1.

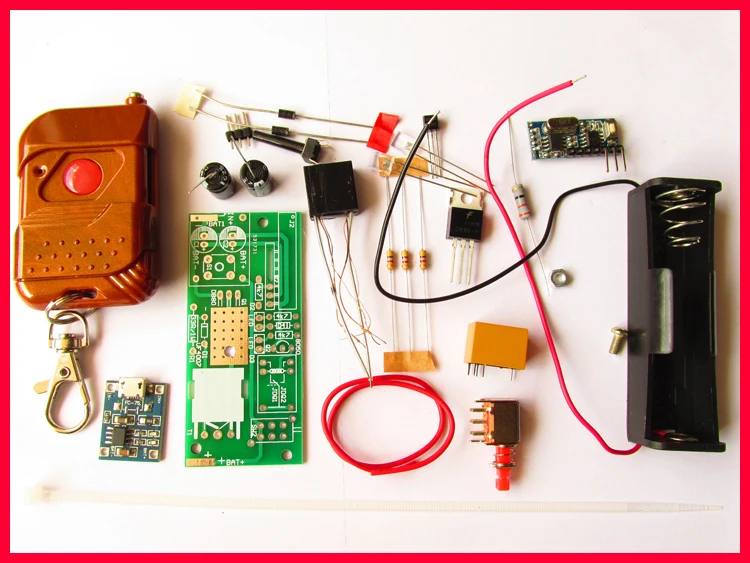

DIYPictures оптовых частей, поставляемых без оболочки и батареи:

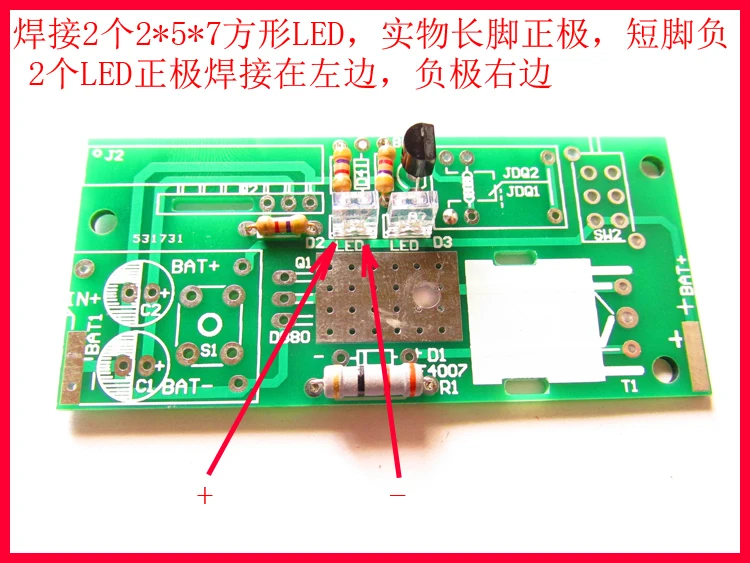

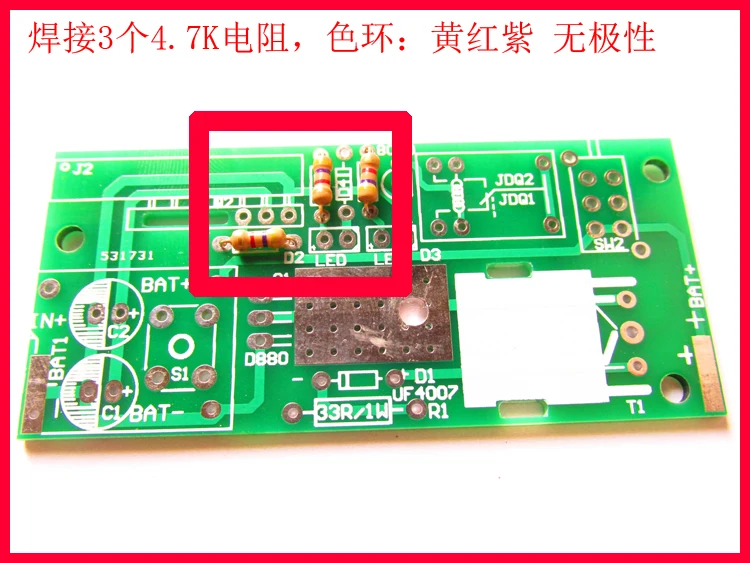

Вид спереди платы:

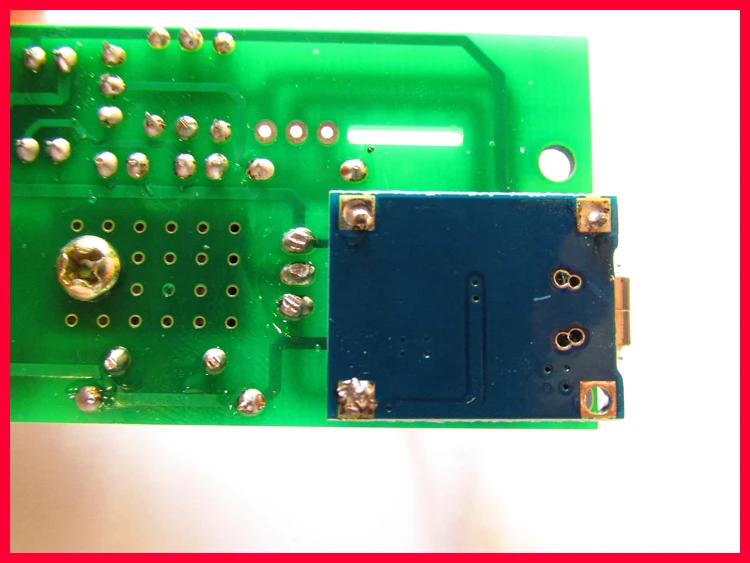

PCBBack изображение доски:

Изображение корпуса (Все с корпусом, оболочкой Все товары оптом , Оболочка должна быть собрана покупателем после прибытия):

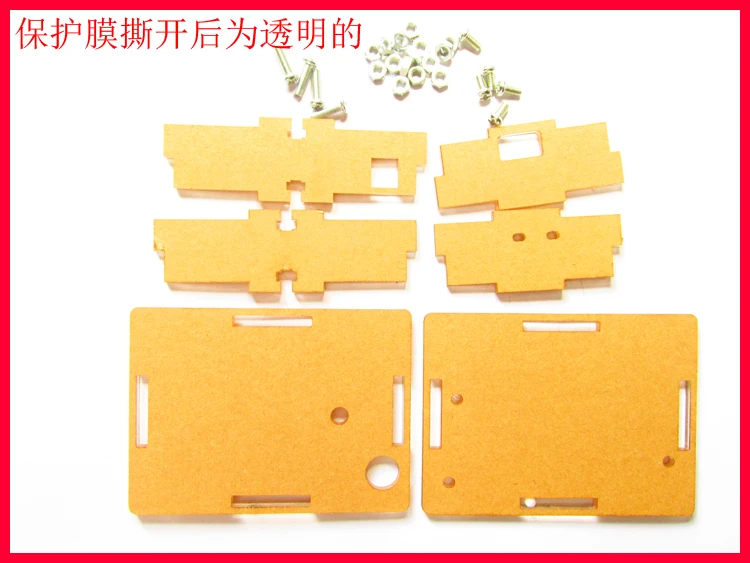

Список оболочки: Shell6slice,M3 * 10screw 4individual M3 * 6 винт 5 отдельных M3Nut15individual.

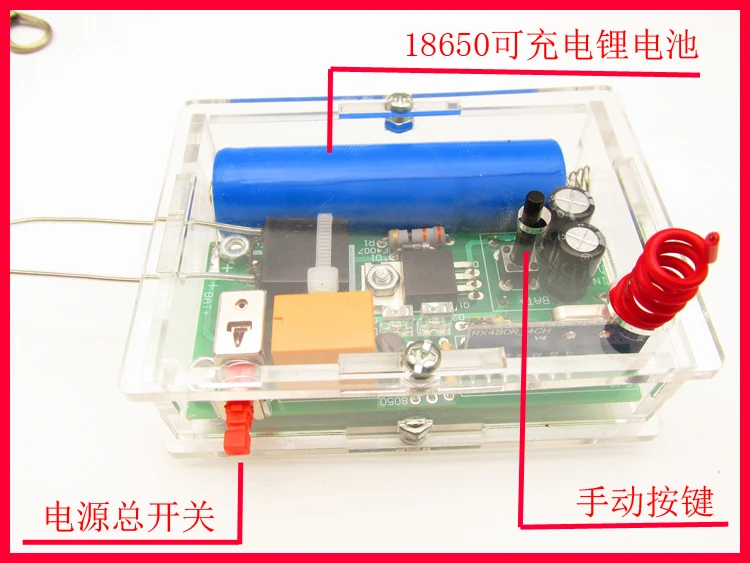

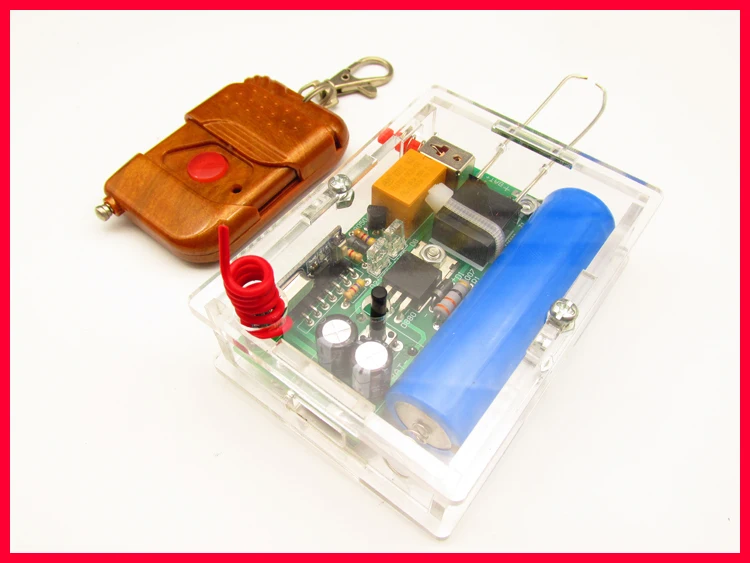

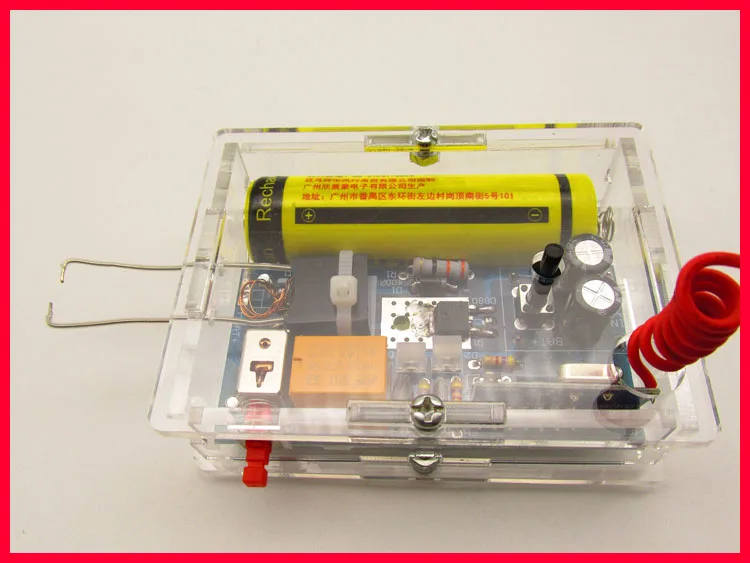

Готовый продукт + Корпус + изображение батареи :( все с корпусом, оболочкой Все товары оптом , Оболочка должна быть собрана покупателем после прибытия)

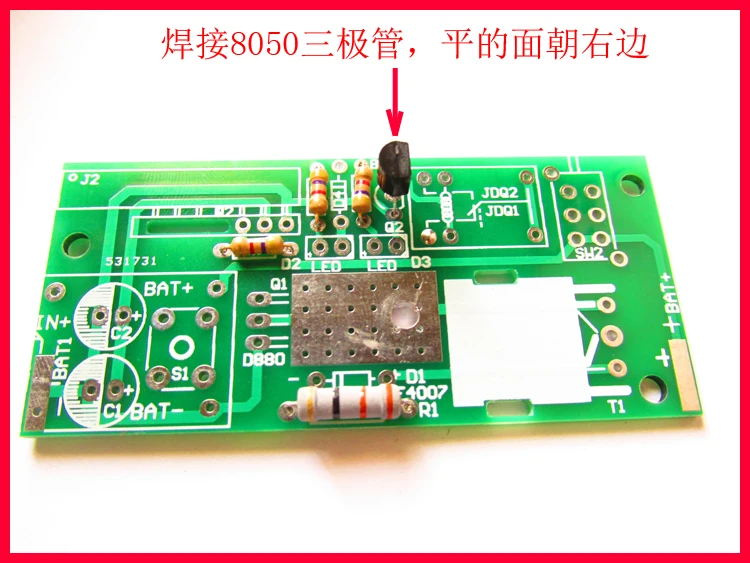

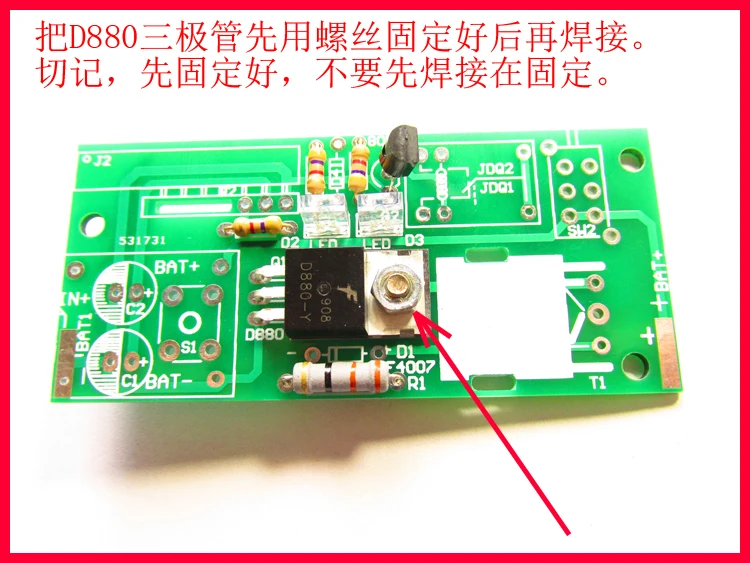

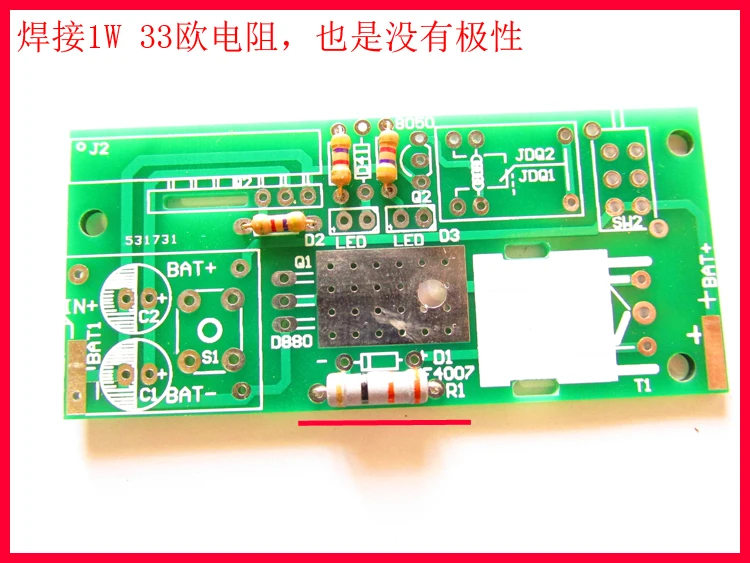

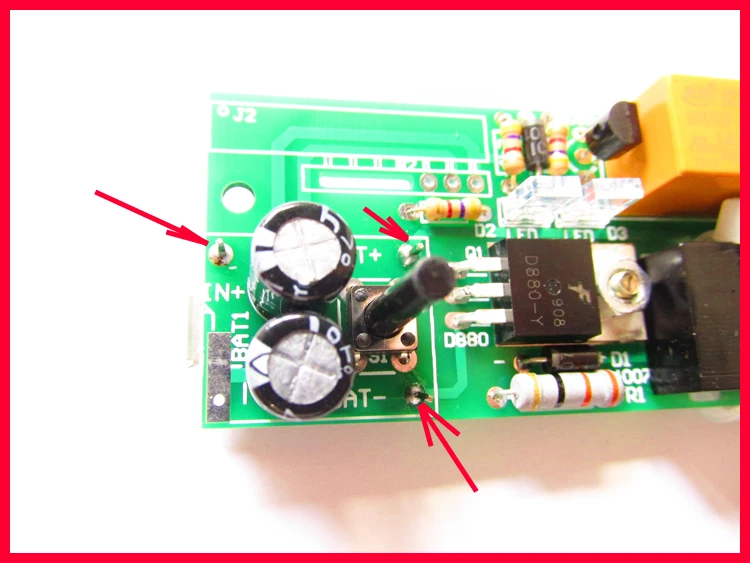

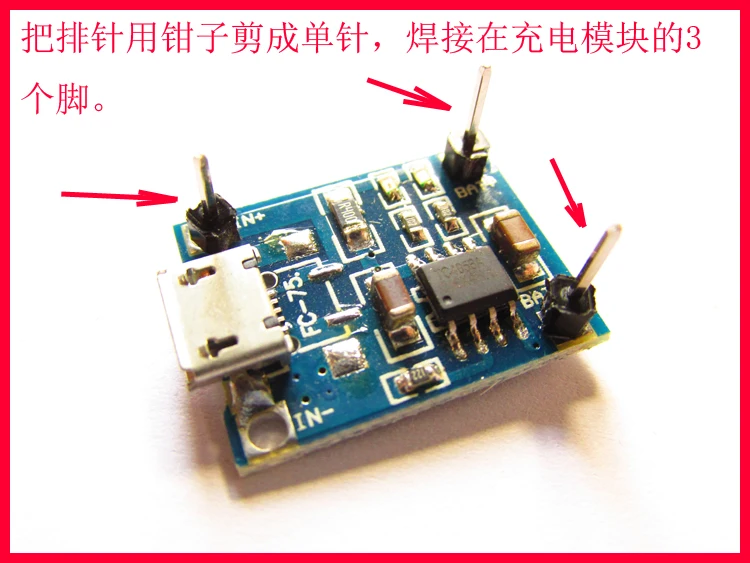

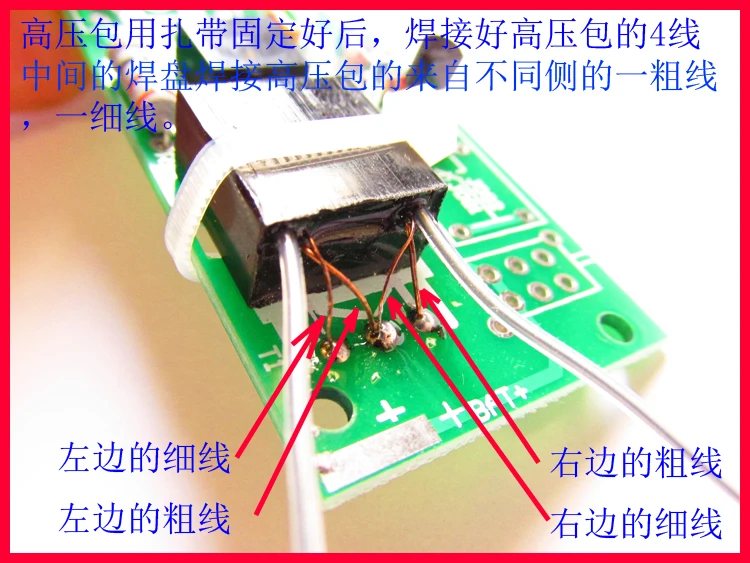

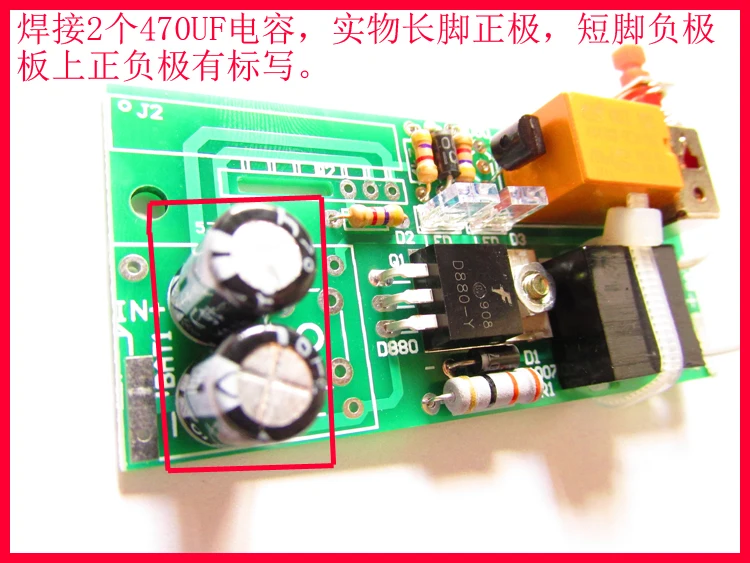

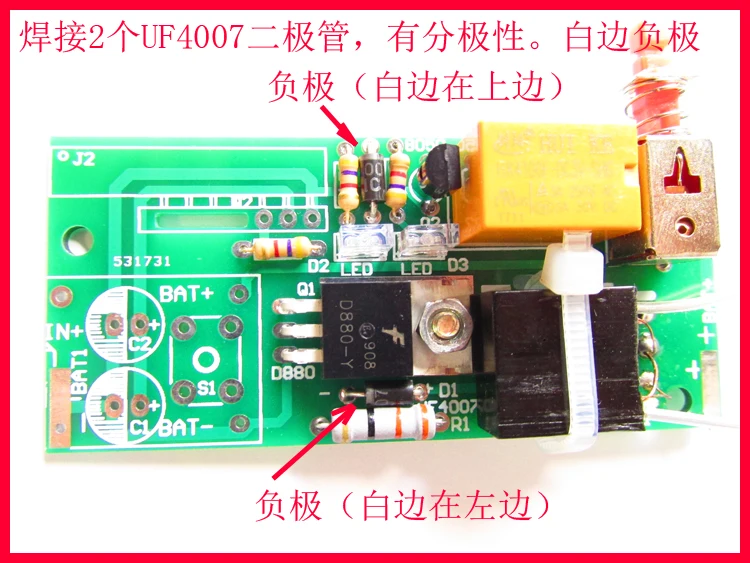

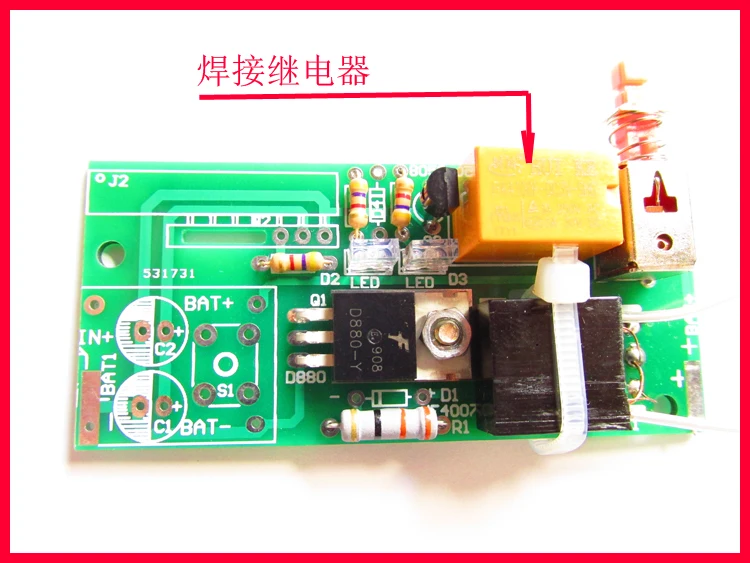

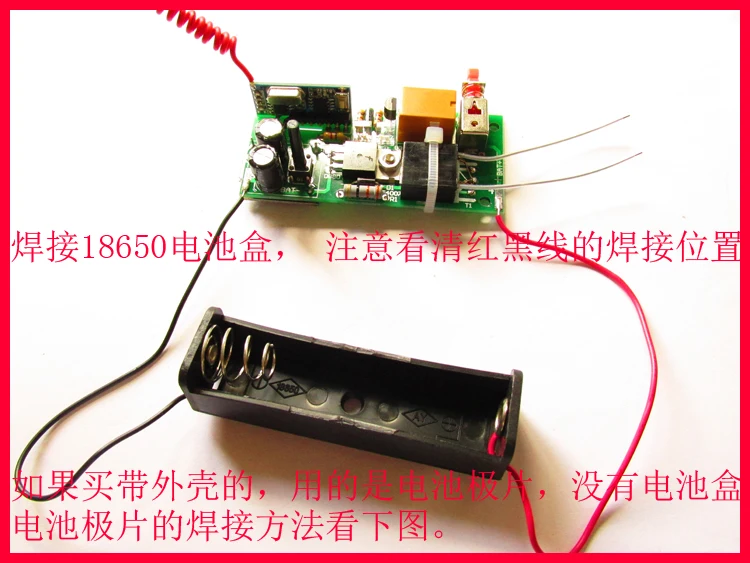

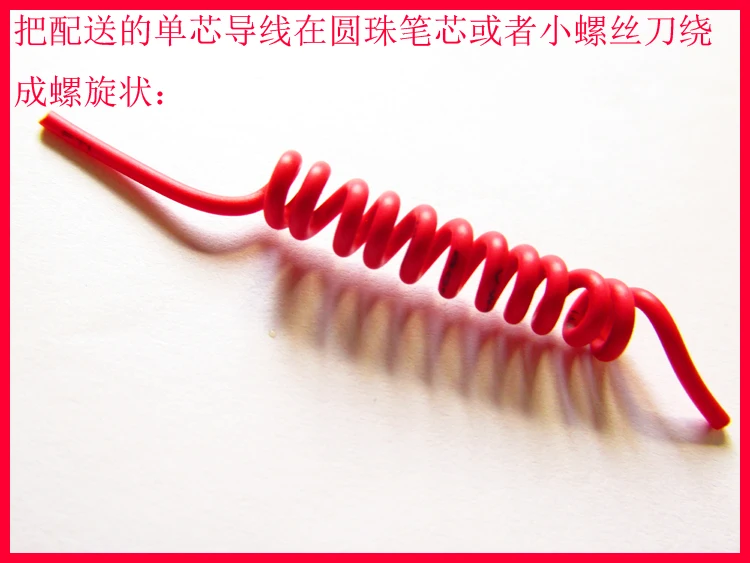

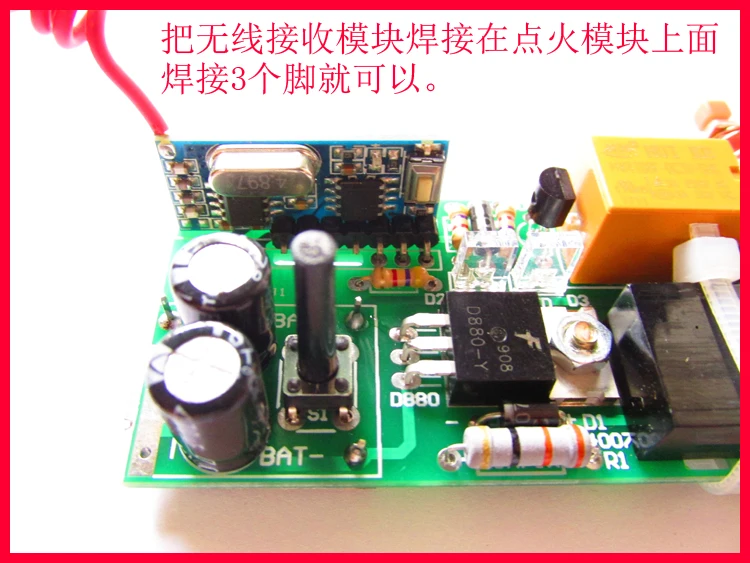

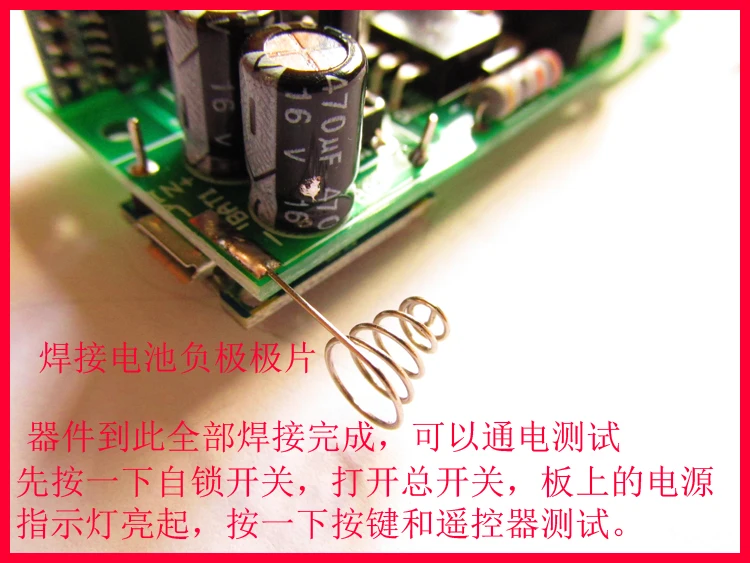

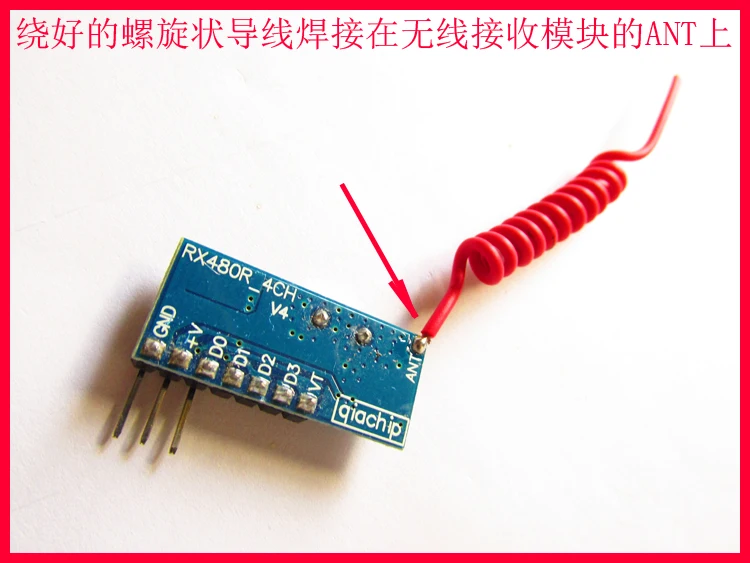

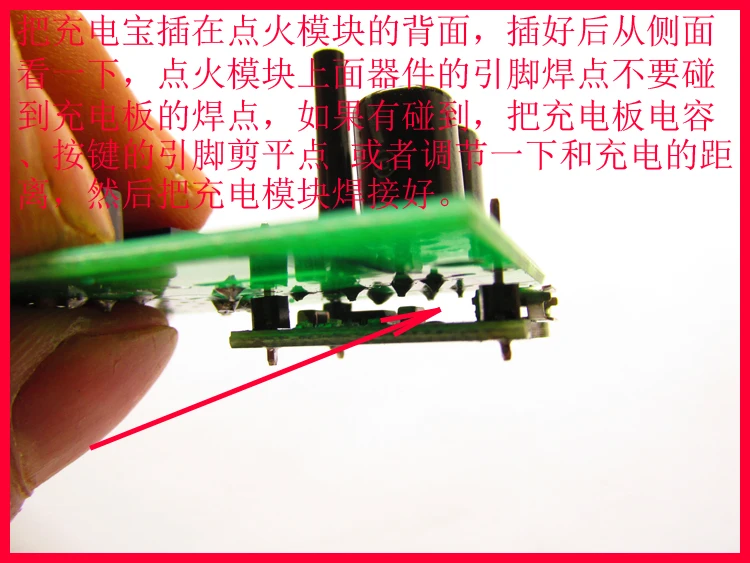

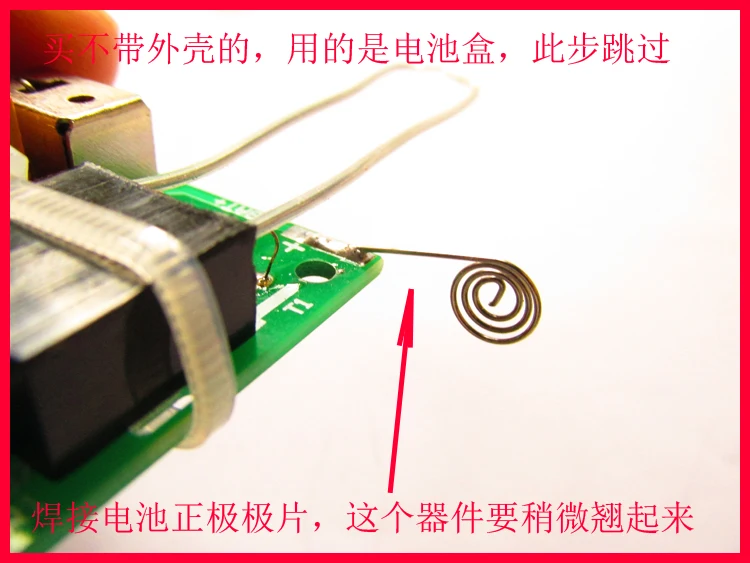

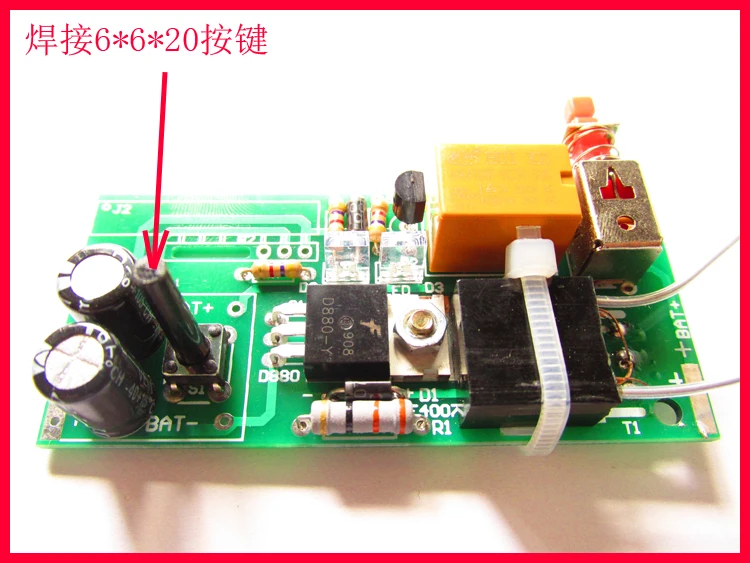

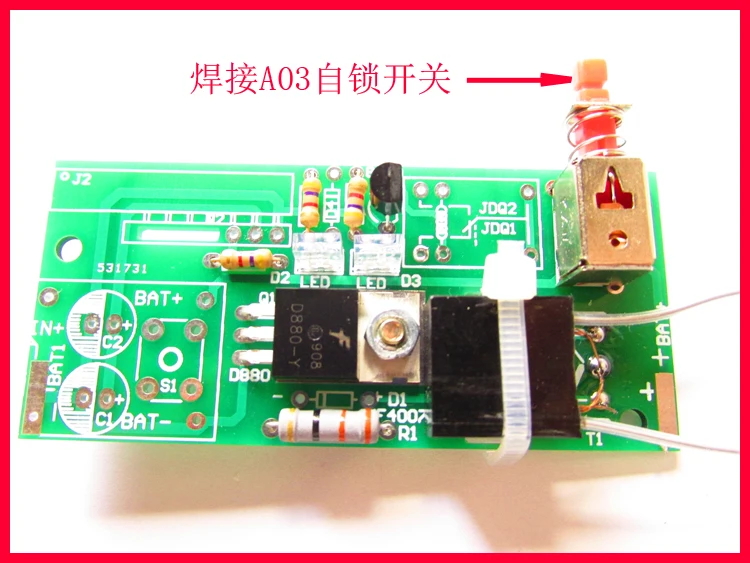

Процедура сварки:
