Этот комплект представляет собой многоцелевой этап питания, подходит для малых и средних предприятий drsstc, его также можно использовать для ccps, индукционного нагрева, импульсного источника питания и других схем, номинальной мощности 1000вт. PCBDesigned byy2k.Комплект должен быть сварен и установлен сам по себе, положение установки компонентов показано на рисунке ниже, если вы не уверены в сборке, пожалуйста, не делайте фотографии.

Все компоненты комплекта совершенно новые и оригинальные, отказываются разбирать, обеспечивая качество и производительность, стоимость также увеличивается соответственно, но цена последовательная, реальное качество и низкая цена.

СПИСОК КОМПОНЕНТОВ комплекта:

Новые высококачественные компоненты используются во всех частях комплекта, IGBTFor adoptionИмпортируется из MexicoG4PC50UD, Абсорбционный конденсатор принимает первую линию большой фабрикиChuanggeigbtabsorbation Емкость, Он может эффективно поглощать пиковое напряжение в цепи, защищая безопасность; Использование фильтра для хранения энергииEPCOSyield450V,560 ufэлектролитический конденсатор, Стабильная производительность, меньше тепла.

Метод соединения GDTThe is1, 3numberIGBTand2, 4numberIGBTThe сигнал вождения изменен, номер inPCBThere инструкции на бумаге. Обратная фаза противоположна сигналу вождения, для example5Parallel windingGDT, один конец является концом нити, а другой конец-Концом Из резьбы, If1, 3 нумберигбтоfgone конец терминала, that2, 4numberIGBTOfGThe терминал полюса подключен, нет необходимости различать фазу на входе. Gdtmeetigbtмы должны иметь те же линии, и сделаны в витой форме пары, чтобы уменьшить внешний Помехи.

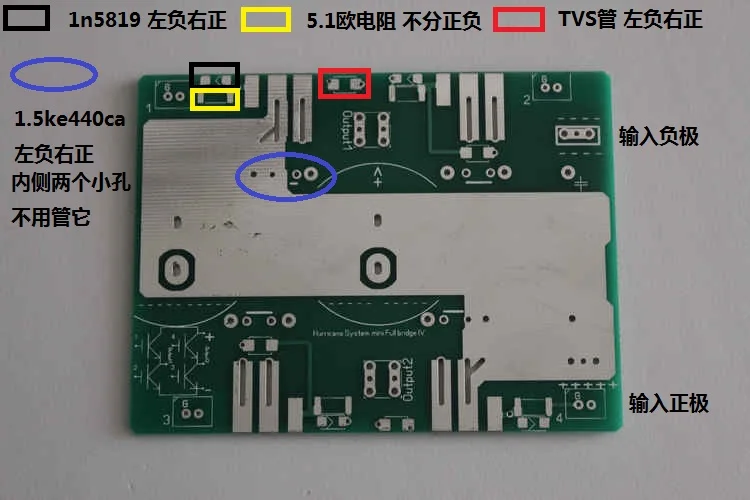

Схема расположения компонентов:

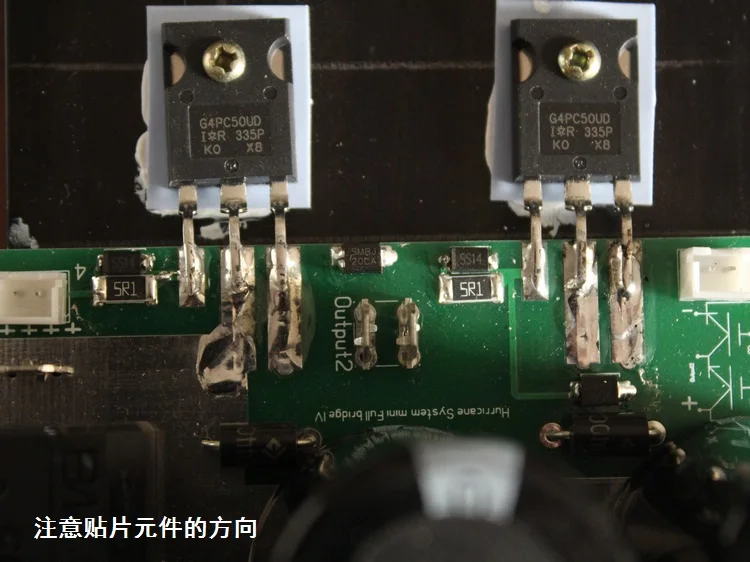

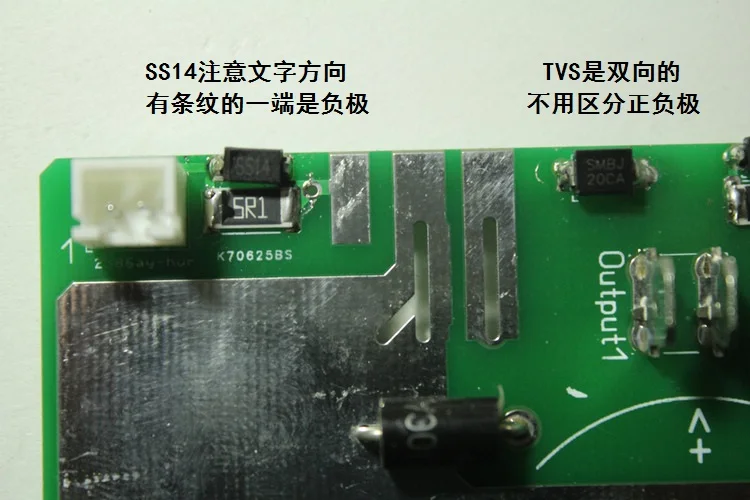

Patch1n5819It saysss14, один конец с белой полосой является отрицательным, следуйте маршрутизации на плате, отрицательный полюс подключен к двум клеммам отверстия, положительным полюсом toIGBTOfGfoot. TVSIt обычно двусторонний, нет необходимости различать положительные и отрицательные.

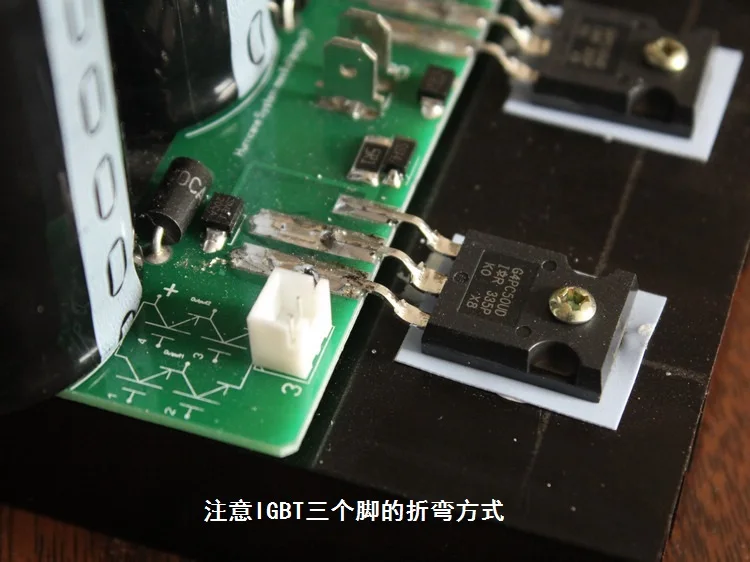

IGBTAt во время установки, используйте плоскогубцы, чтобы сломать три фута, а затем выпрямить их и сварить их вместе, fourigbtножка трубы может holdPCBStand до определенной высоты от радиатора, предотвращение припоя Соединение компонента от прикосновения к радиатору. После того, как все компоненты будут установлены, проверьте сбоку, припаяные соединения компонентов прикасайтесь к теплоотводу, контакт может вызвать короткое замыкание, это должно быть Регулируется.

GDTDetour:

Набор содержит a5расположение прядей, обмотки на магнитном ring6-8circle, 10. Каждая нить соединена с row10The белой линией DuPont корня, соединение обернуто термоусадочной трубкой. Обратите внимание, что белая вилка кабеля DuPont также является разъемом на плате, не допускайте ошибки. Для удобства Установки, можно считать, что два конца обмотки вокруг магнитного кольца находятся в загнутом состоянии, поэтому при подключении к белой линии DuPont заказ слева направо: AB 、 AB, AB, BA, BA, средняя группа соединена с выходным концом платы привода, остальные четыре группы были подключены с pcbon1, 3, 2, 4No.1 белая розетка.

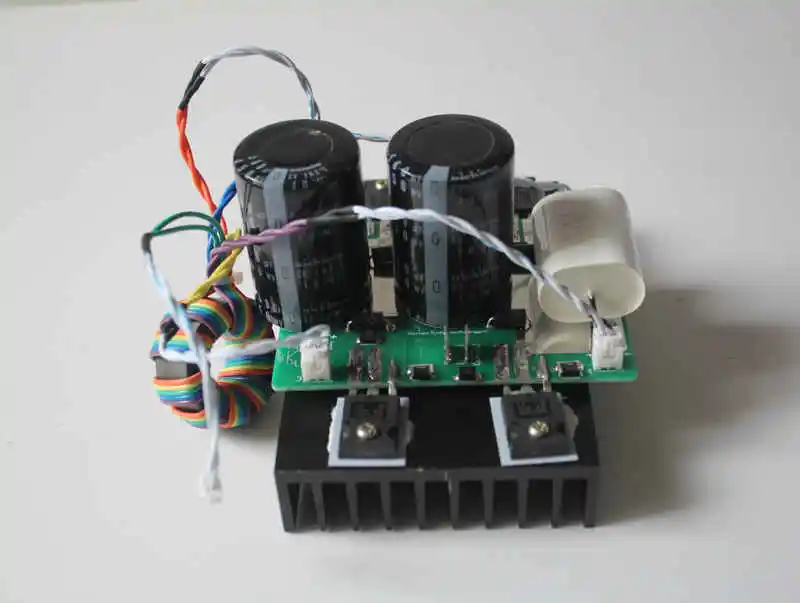

Сварная готовая продукция:

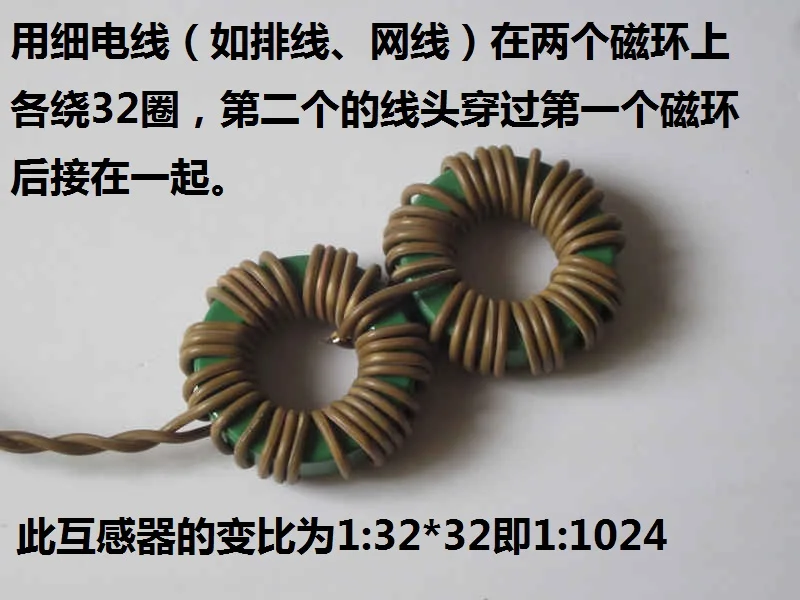

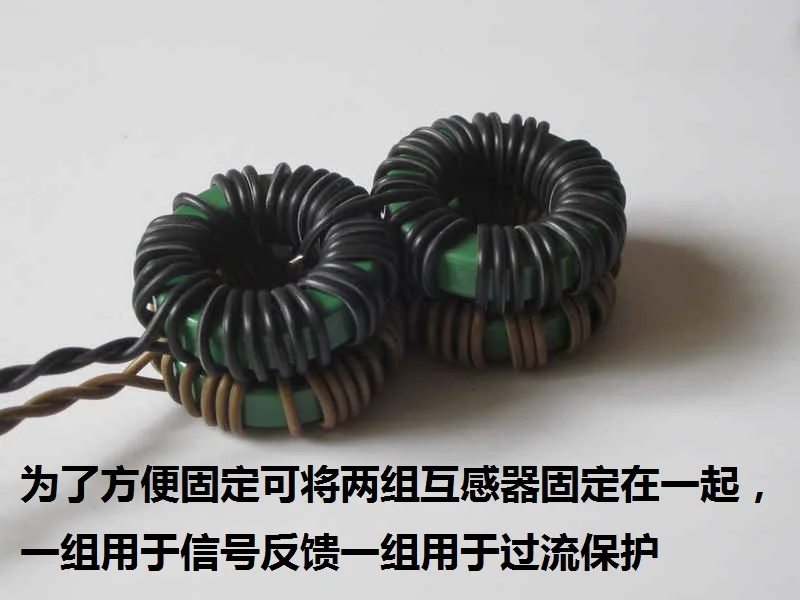

Отзывы о способе намотки магнитной петли:

Набор содержит две части 3 м длинной веревки, Разрежьте ее на two1.4Two meters1.6A метр длинной линии, они намотаны на небольшой Магнитный круг 32circle, затем подключите, как показано на рисунке ниже. Сварочная белая проволока DuPont, подключите ее к интерфейсному разъему приводной платы «Отзывы».

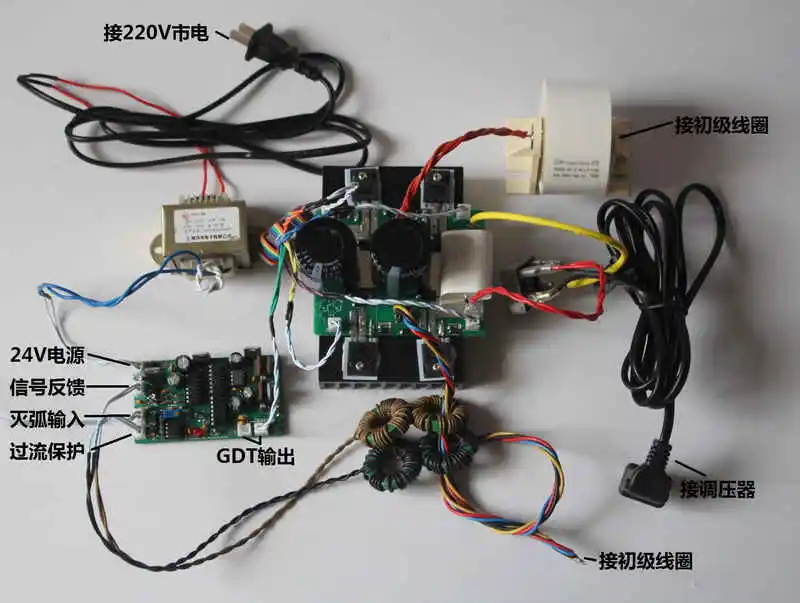

DRSSTCSchematic схема подключения цепи:

Этот чертеж только для справки, параметры и количество реальных резонансных конденсаторов должны быть рассчитаны нами.

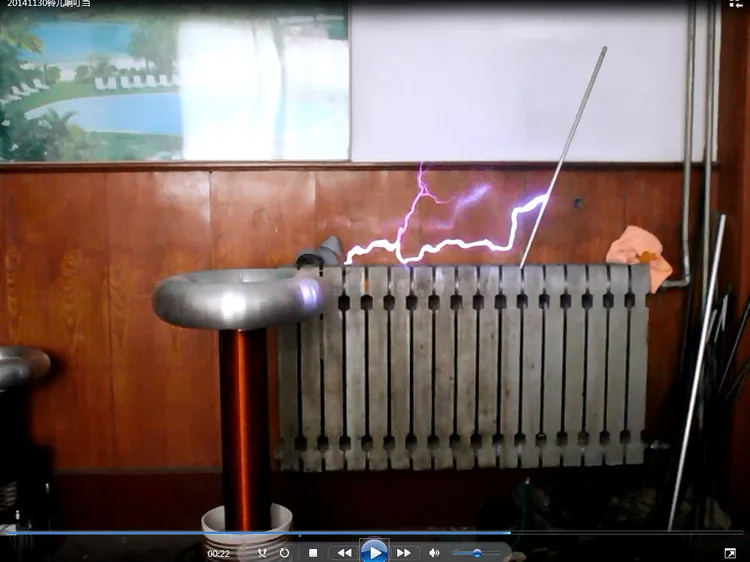

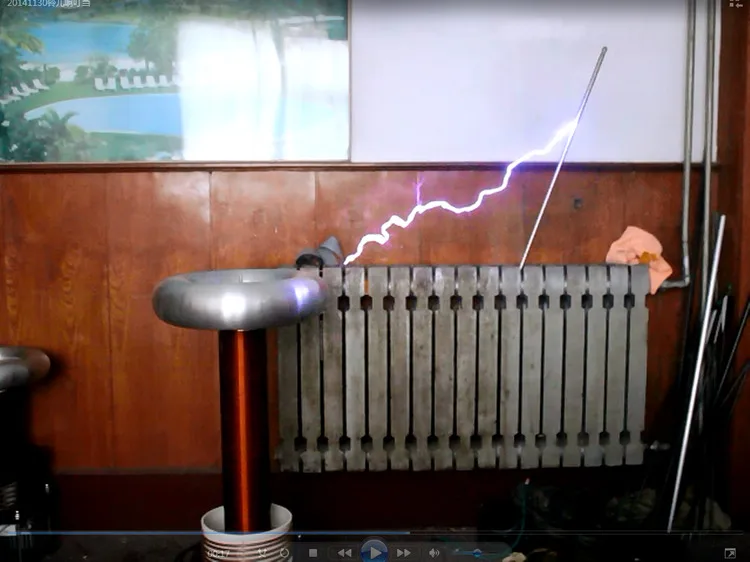

Сделано из benquanqiao и нашей компании driveDRSSTC:
