Основным отличием от оригинальной версии ATemga328P является обновление пространства, которое может хранить больше протоколов.

Аппаратные схемы тюнера три в одном и четыре в одном изначально разработаны нашим магазином. В настоящее время на рынке есть контрафактная и плагиатная продукция. Из-за неточного размера корпуса и плохой совместимости, нет небольшой отличия от товаров в магазине, пожалуйста, обратите внимание на покупку.

Руководство пользователя и загрузка данных:

Http://pan.baidu.com/s/1bokfOjt

Примечание:

Этот магазин продает только высокочастотное оборудование для головки. Программное обеспечение основано на прошивке с открытым исходным кодом и сожжено магазином. Возьмите на себя риск использования.

Обзор:

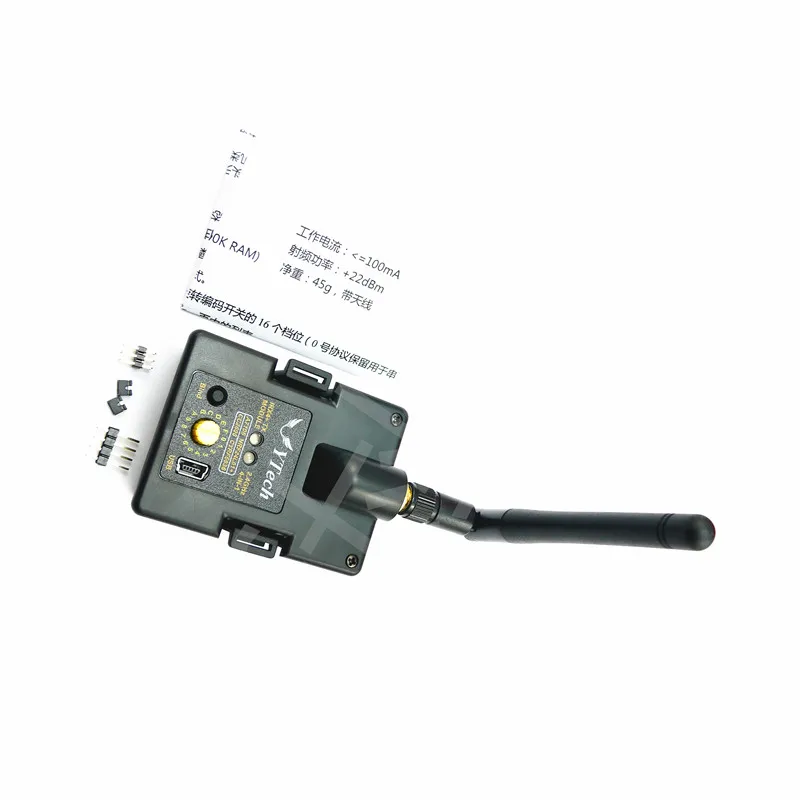

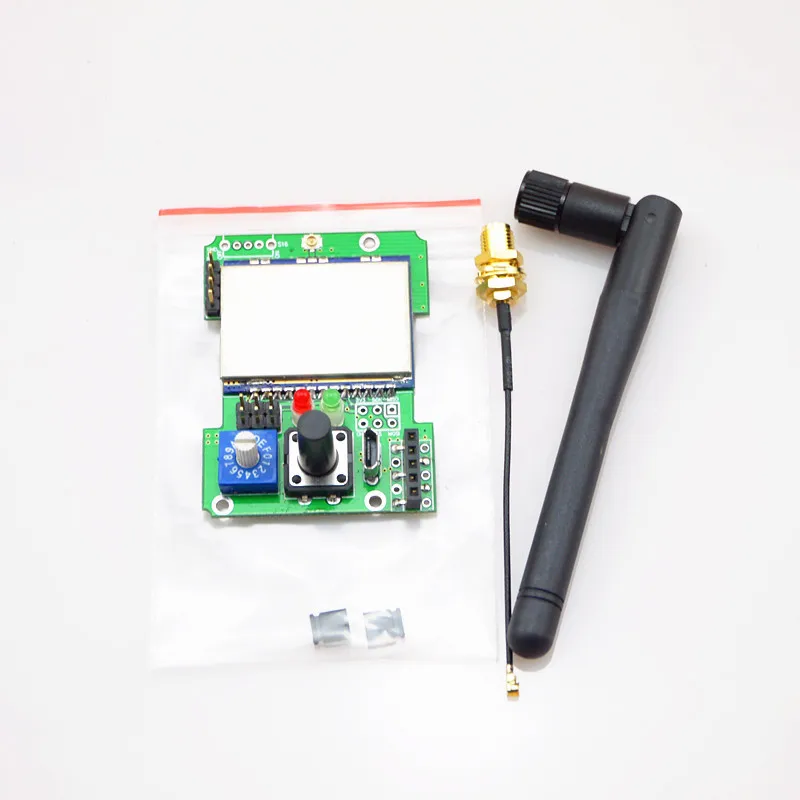

Этот модуль тюнера «четыре в одном» объединяет четыре радиочастотных чипа, CC2500, NRF24L01, A7105 и CYRF6936, на одну монтажную плату. Он может определять сигнал PPM с помощью пульта дистанционного управления, а затем преобразовывать его в соответствующий протокол дистанционного управления для осуществления управления приемником или самолетом. В настоящее время Поддерживаются следующие протоколы: Walkera DEVO, Horizon DSM2, Fusi, Yisky, Ruisky, Weili, Harbson, Chiyuan, Futaba SFHSS Assan и другие соглашения.

Этот тюнер может управлять несколькими четырьмя осями, вертолетами и фиксированными крыльями разных брендов более гибко и удобно. Благодаря постоянному использованию знакомого вам пульта дистанционного управления, ощущения работы и Летающий опыт лучше.

Рабочие параметры:

Рабочее напряжение: 5-14 вольт Рабочий ток: <= 100 мА

Рабочая частота: 2,4G ISM диапазон RF Мощность: + 22 дБм

Основной чип управления: STM32F103CBT6 (128K ROM, 20K RAM)

Размер: 55x41x7 мм, без кнопок Вес нетто: 23 г, с антенной

Тюнер имеет два режима работы: режим PPM и режим последовательного порта.

В режиме PPM существует 31 другой протокол, соответствующий 16 позициям поворотного переключателя кодирования (Протокол 0 зарезервирован для режима последовательного порта). Для соответствия между ними см. Список на предыдущей странице руководства.

Когда зеленый светильник выключен, вы можете использовать ручку для выбора протоколов № 1-15, а когда зеленый светильник включен, вы можете выбрать протоколы № 16-31.

Если вам нужно включить или выключить зеленый светильник, выполните приведенные ниже шаги:

Выключите пульт дистанционного управления, наведите поворотный переключатель кодирования на «0», нажмите и удерживайте кнопку black link на тюнере, затем включите пульт дистанционного управления, отпустите кнопку через 3 секунды, И затем вы можете увидеть переключатель зеленого светильник между включением и выключением, Дополнительный протокол будет переключаться одновременно.

В режиме PPM нормальная работа:

1. Зафиксируйте тюнер, установите антенну и включите выход сигнала PPM на пульте дистанционного управления

2. Согласно следующему списку протоколов по умолчанию и вашему типу приемника наведите ручку тюнера (конец ручки с вертикальной канавкой) на соответствующую передачу.

3. По завершении привязки включите выключатель питания пульта дистанционного управления, красный светильник катор на тюнере всегда будет гореть, и тогда тюнер начнет нормально работать, А затем включите приемник (или самолет).

4. Тюнер не может переключать протокол во время обычного использования. Если вам нужно Переключить протокол, сначала отключите питание, настройте ручку, выберите желаемый протокол, а затем снова включите питание.

5. Если нет допустимого входного сигнала PPM, красный светильник будет медленно мигать.

В режиме PPM работа связывания:

1. Включите приемник (или самолет) и следуйте инструкциям приемника, чтобы войти в режим привязки.

2. Нажмите и удерживайте кнопку black link на тюнере, включите пульт дистанционного управления и дождитесь входа в системный интерфейс. Через 3 секунды отпустите кнопку link, вы можете увидеть, как красный индикатор быстро мигает, указывая, что тюнер переходит в режим link. Когда соединение закончилось, красный светильник всегда горит.

3. Некоторые протоколы (например: S-FHSS) не должны работать на тюнере для связывания, а для некоторых протоколов (например: hubsan, e010), тюнер автоматически подключится к частоте, как только тюнер будет включен.

Работа в серийном режиме:

Когда зеленый светильник выключен и ручка на тюнере указывает на «0», тюнер может войти в режим последовательного порта. В режиме последовательного порта можно использовать все существующие протоколы. Переключение протоколов тюнера и операции привязки частоты могут быть выполнены с помощью пульта дистанционного управления. Меню реализовано, но только пульт дистанционного управления с помощью прошивки с открытым исходным кодом er9X/erSky9X или OpenTX может использовать режим последовательного порта. Кроме того, прошивка пульта дистанционного управления также должна быть обновлена до последней версии.

Соответствующую информацию см. В статье:

//github.com/pascallanger/DIY-Multiprotocol-TX-Module

Об обновлении прошивки тюнера:

Есть две прикрепленные колпачки для перемычек, не короткого замыкания при обычном использовании и короткого замыкания в зависимости от ситуации при обновлении прошивки.

Тюнер может обновить прошивку двумя способами, последовательным кабелем USB или кабелем Micro USB (то есть общим кабелем передачи данных телефона Android). Метод последовательного порта USB относительно прост, поэтому некоторые общие пользователи рекомендуют оснащать его последовательным кабелем USB для обновления.

Соответствующую информацию см. В статье:

//github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/docs/Compiling_STM32.md

Таблица Сравнения положения ручки и Протокола в режиме PPM:
